深度探索Ansys Fluent基于任务的工作流程第二讲

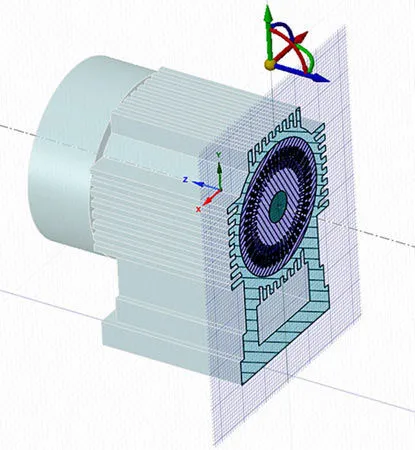

在SpaceClaim几何结构中，在围绕电机几何模型的立方体的名称里包含“流体”，这样可以自动识别完全封闭的干净几何模型工作流程中的流体区域。此外，还可以为其它实体，如入口、出口和对称平面的名称添加描述性字符串，这样，在前处理阶段和仿真过程中Ansys Fluent就可以更容易地对其进行跟踪。

Share Topology无需执行布尔运算即可定义流动区域

将CAD模型导入至Ansys Fluent基于任务的工作流程时，软件会创建一个本地版本的、扩展名为.pmdb的文件。下次在导入同样的模型时，读取.pmdb文件检索几何模型的速度要比读取原始CAD几何文件检索几何模型更快。

使用.pmdb文件的另一优势在于，它与操作系统无关，因此如果需要也能在Linux里操作。

在工作流程中运行定制任务

可以勾选某些表面网格选项以加快网格划分流程。在Ansys SpaceClaim中为所有实体加注标签，例如“入口”或“流体”（见使用技巧2），就不必用区域分离来确定Surface Mesh中的区域。

同时关闭Check Self-Intersection，该操作是检查模型的任何重叠面。在Share Topology功能的帮助下，就不再需要使用了。

“创建可用于CFD分析的网格在过去需要数小时，而现在仅需几分钟就能完成。”

在表面网格划分操作过程中，Fluent将边界类型定义为zones，将regions类型定义为体积。这些定义依据的是SpaceClaim中指定的实体名称。例如，名称为“gas-inlet”的边界分配的是“velocity-inlet”边界类型。

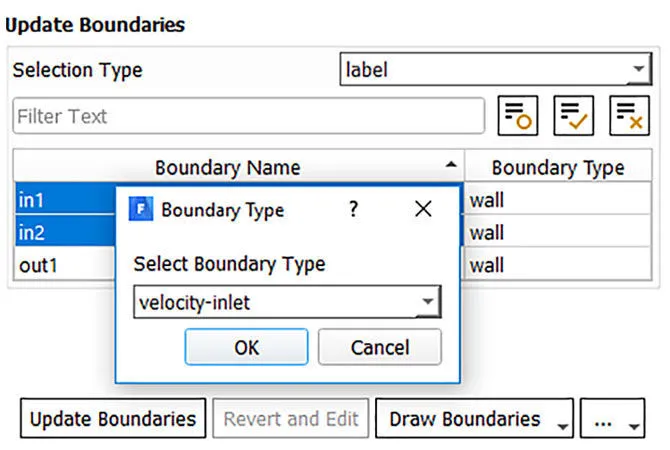

作为最佳实践，在划分体网格之前应验证边界类型和区域类型是否分配正确。根据需要修改边界或区域的名称和类型。选择多个名称并右键点击可将多个边界或区域修改为相同类型。仅需记住的是在完成所有边界类型的验证后点击Update即可。

在验证几何模型时，完成区域名称或类型的修改后点击Update
