FLUENT二维对称几何的高效后处理展示

在CFD中,分析二维问题,若几何为轴对称,我们可以创建和计算一半。在后处理中,希望显示整个几何的计算结果,可以按照如下步骤操作。

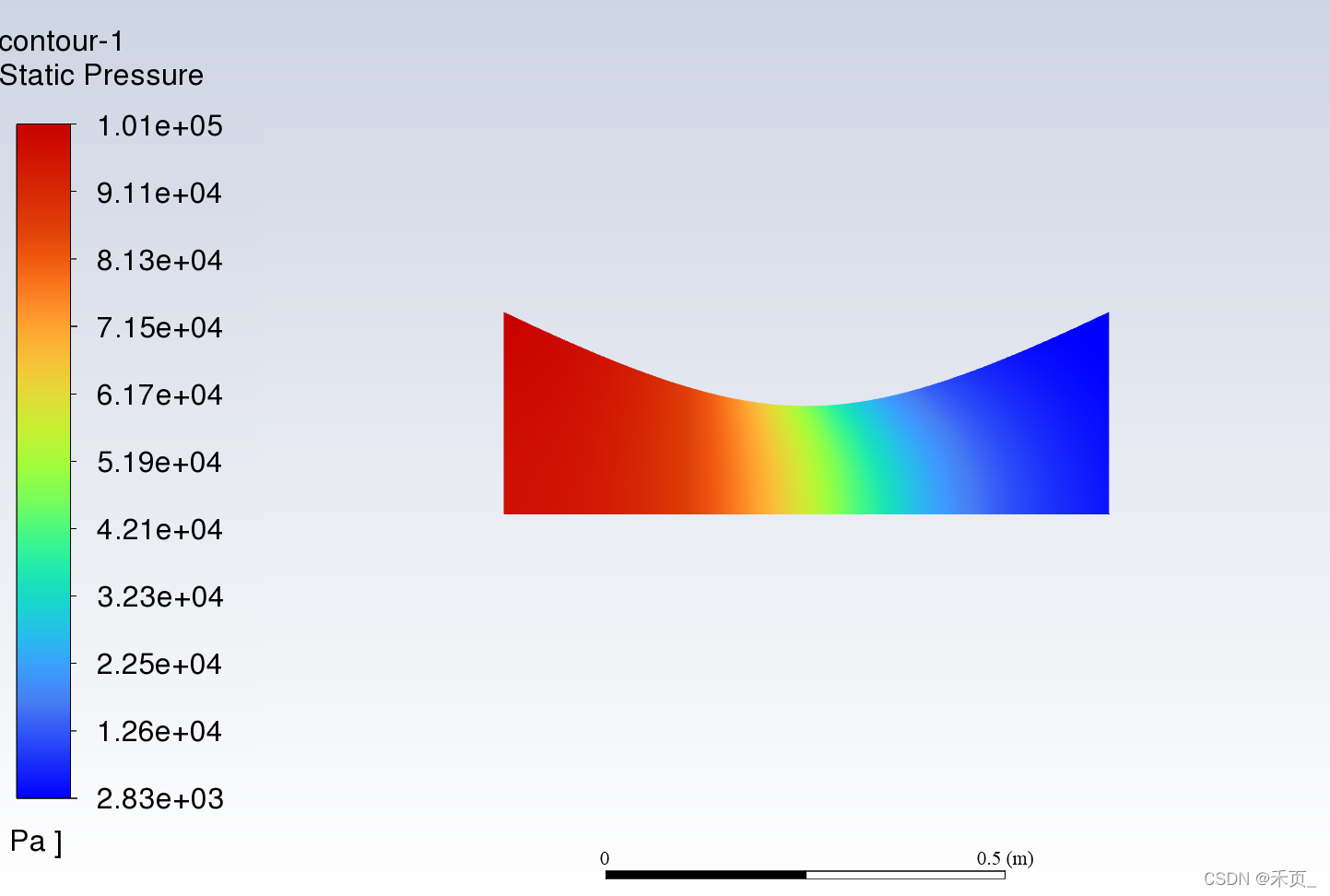

1. 如下为已经计算完的一个喷管问题的一半压力云图

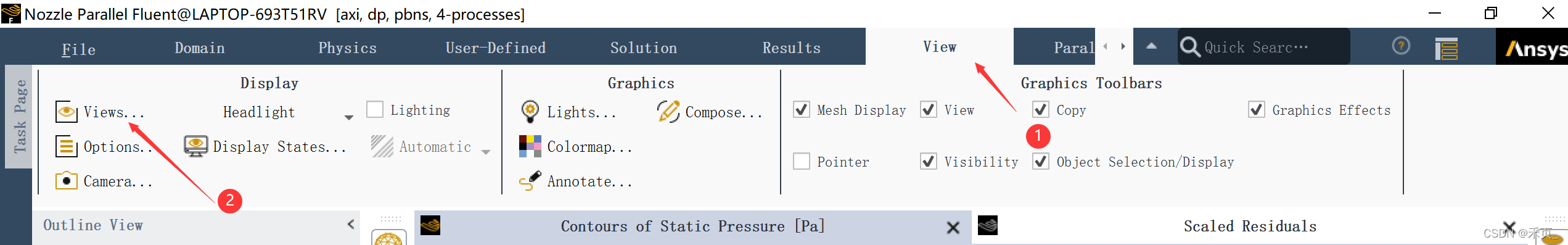

2. 选择View

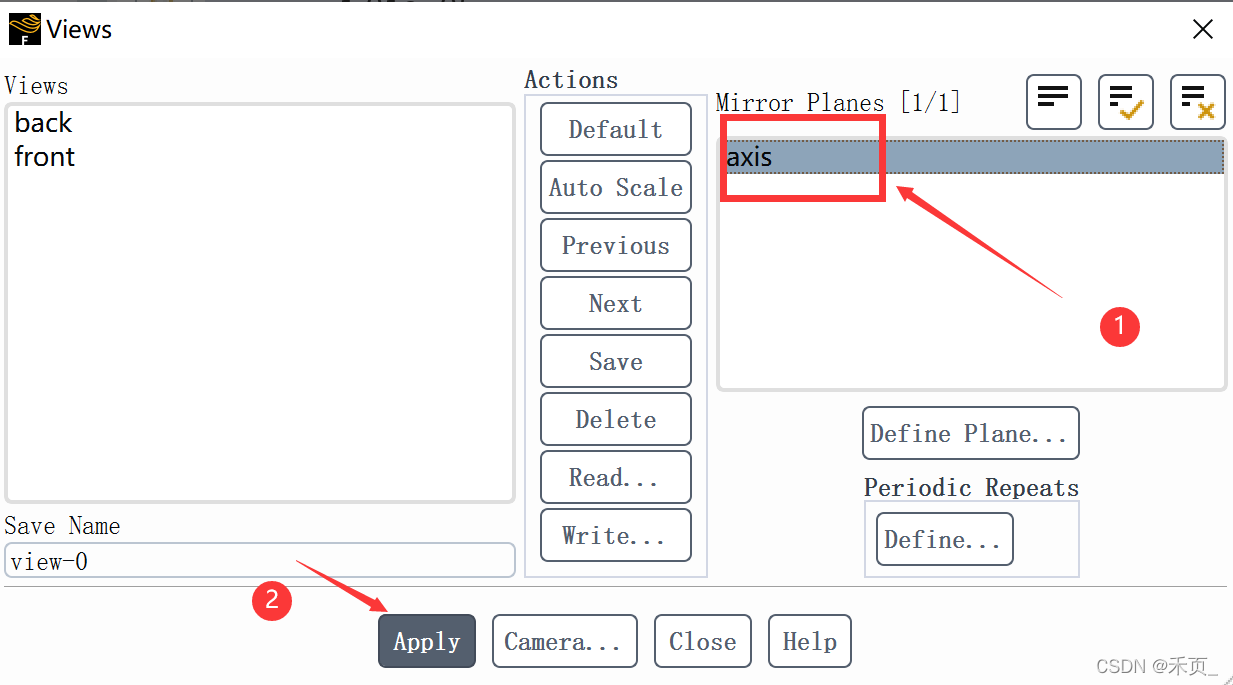

3. 选择对称轴并点击应用

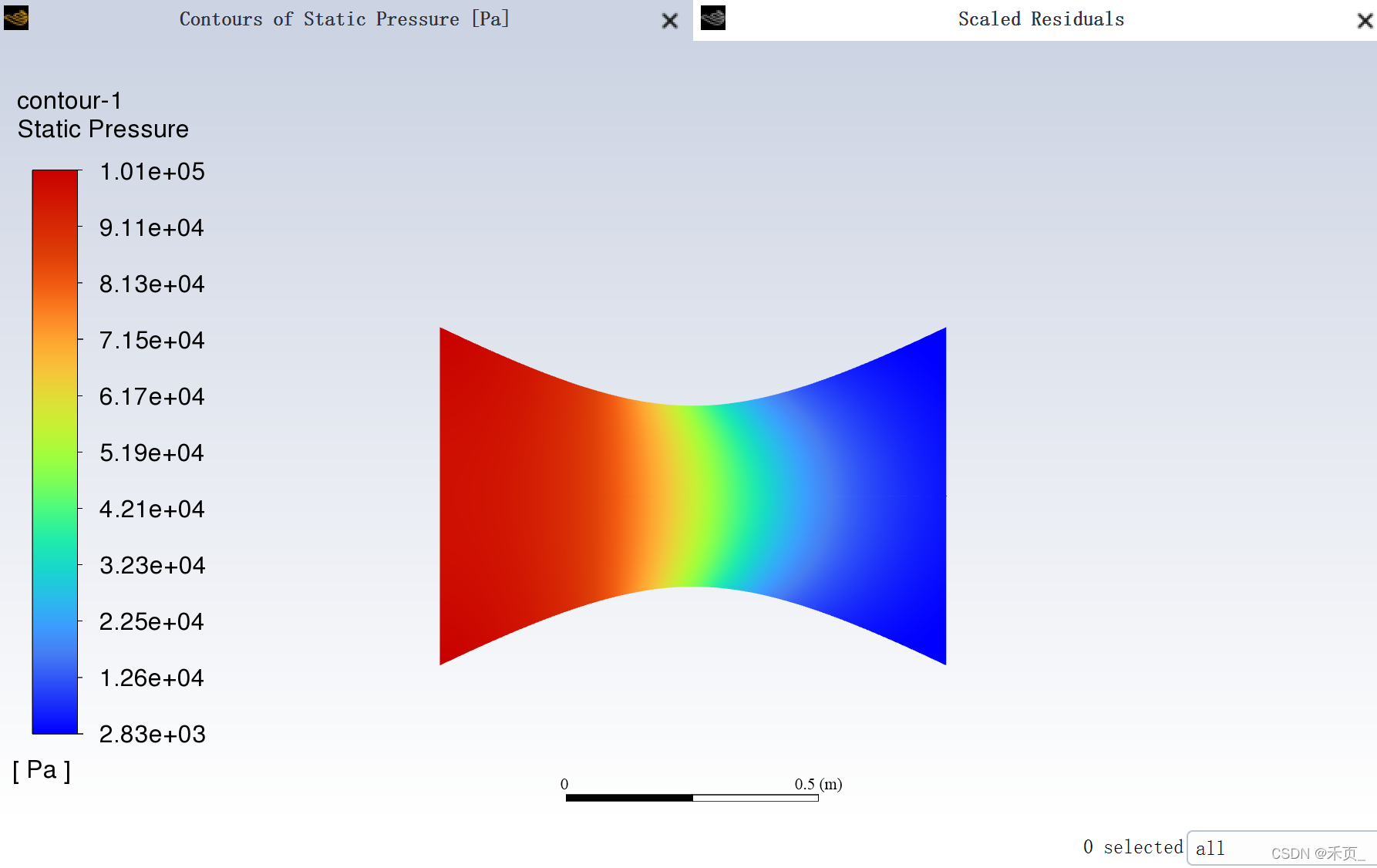

4.得到结果如下:

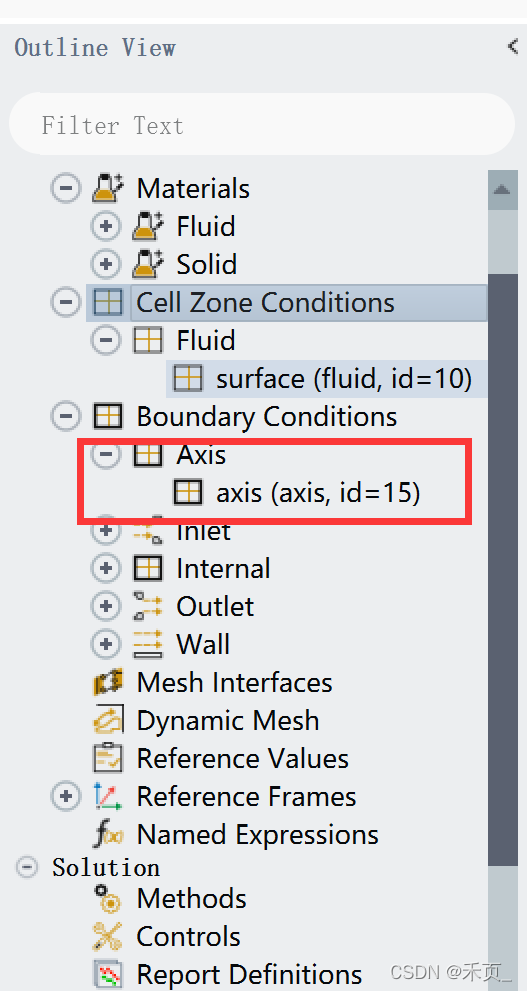

注:对称轴要预先设置成AXIS


设置方法可以参考一下步骤:


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
