ICEM二维网格到三维网格的旋转拉伸方法

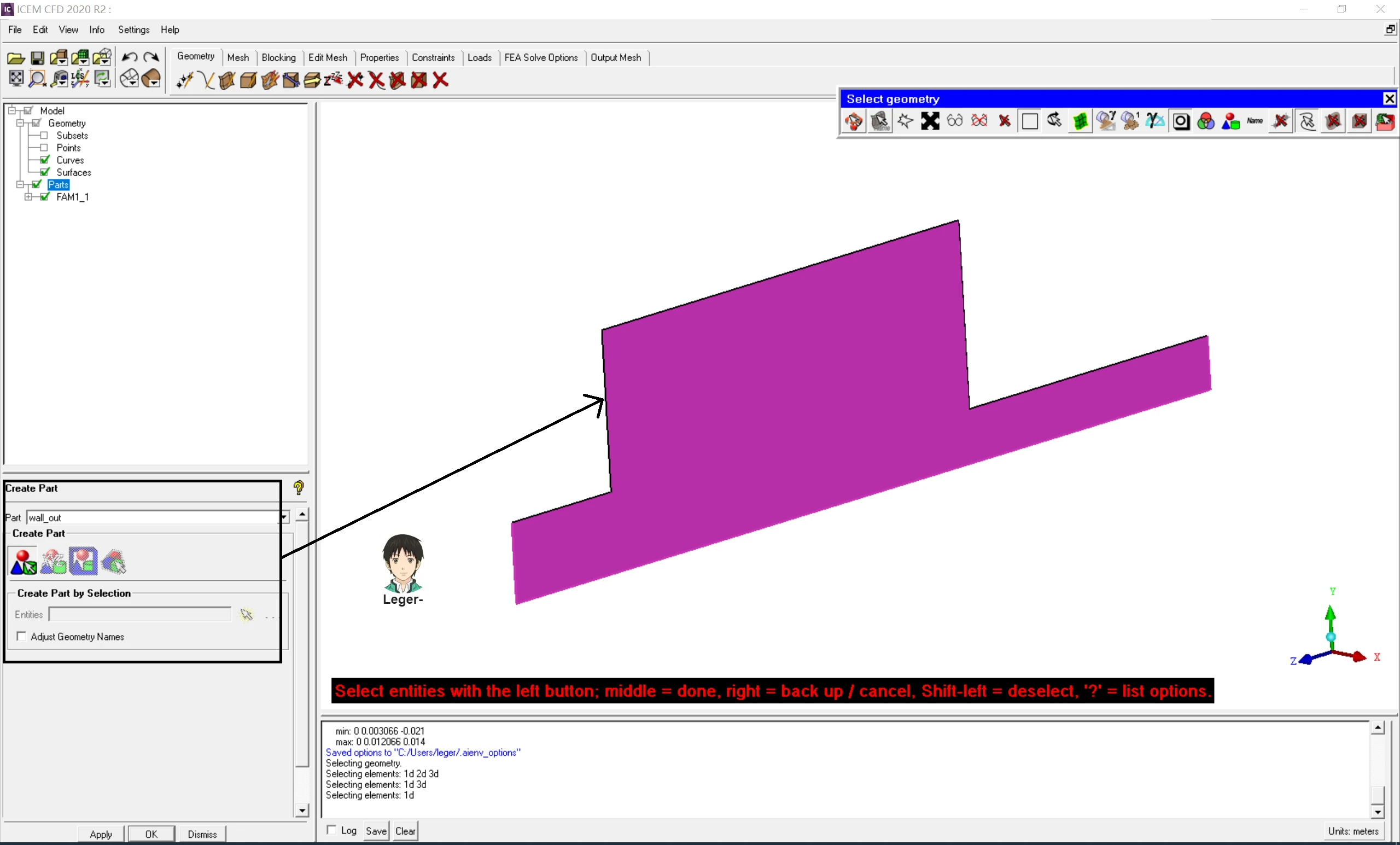

1. 首先导入模型，创建各个边以及面所对应的part。

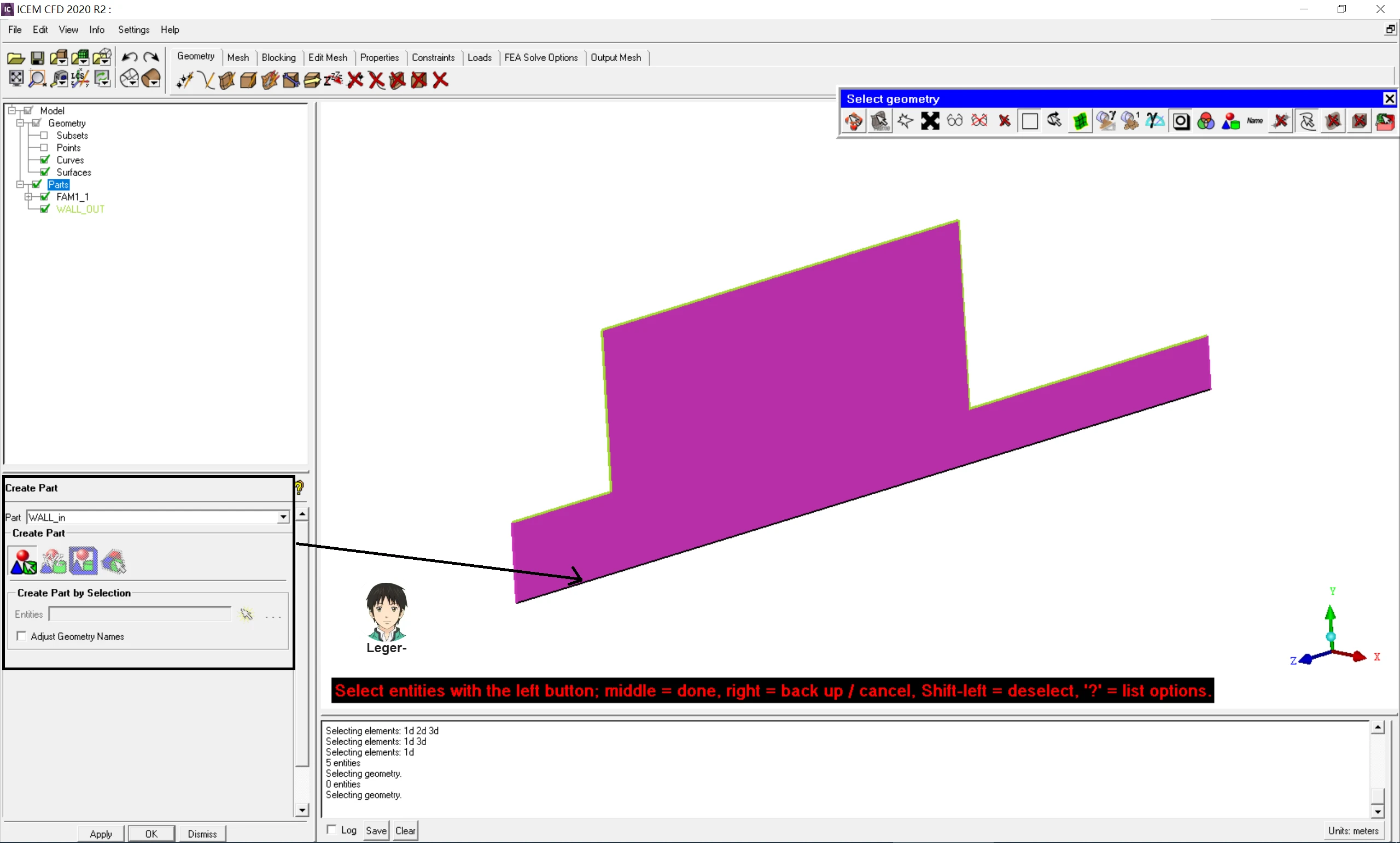

   外壁面


   内壁面

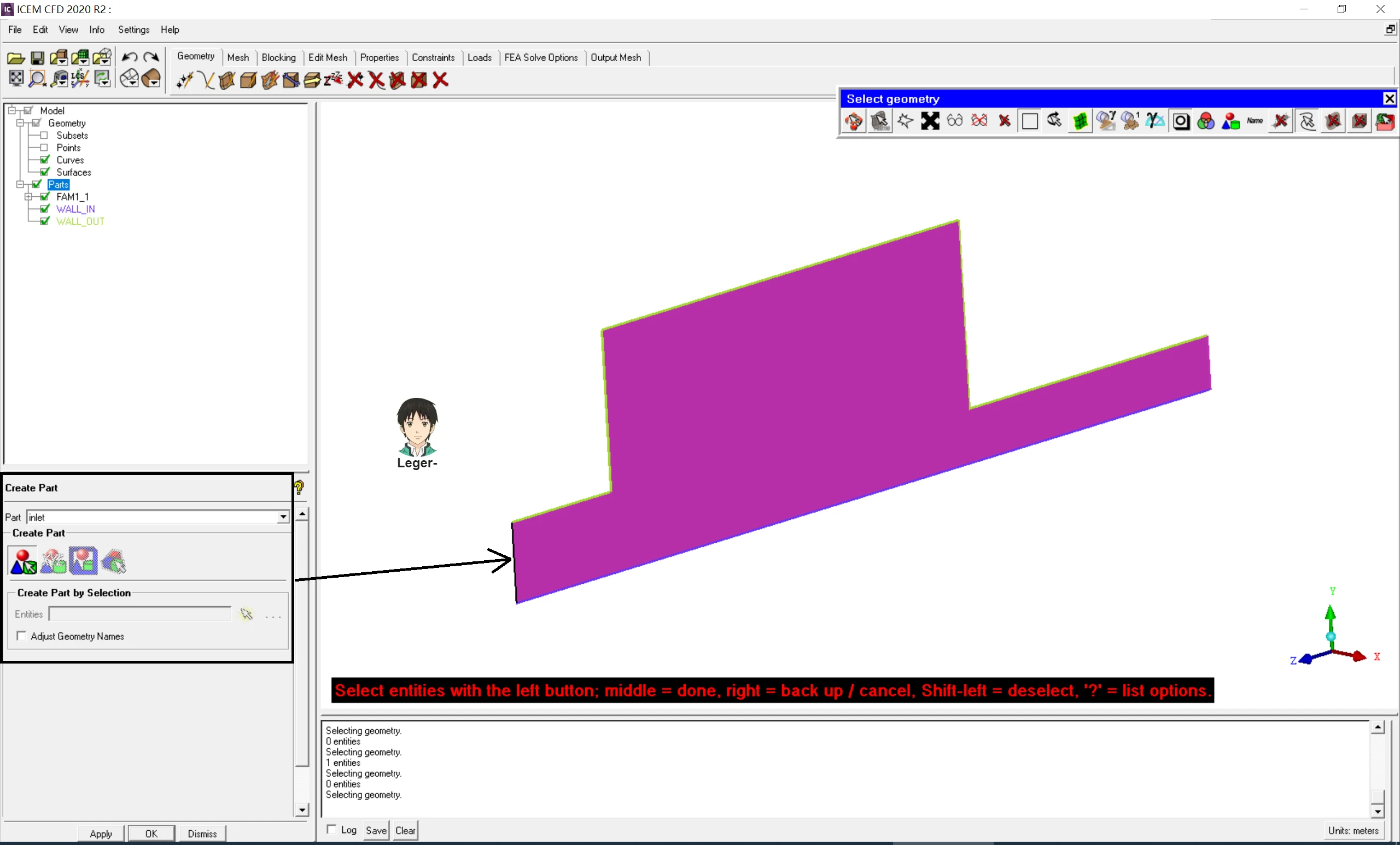

   入口


   出口

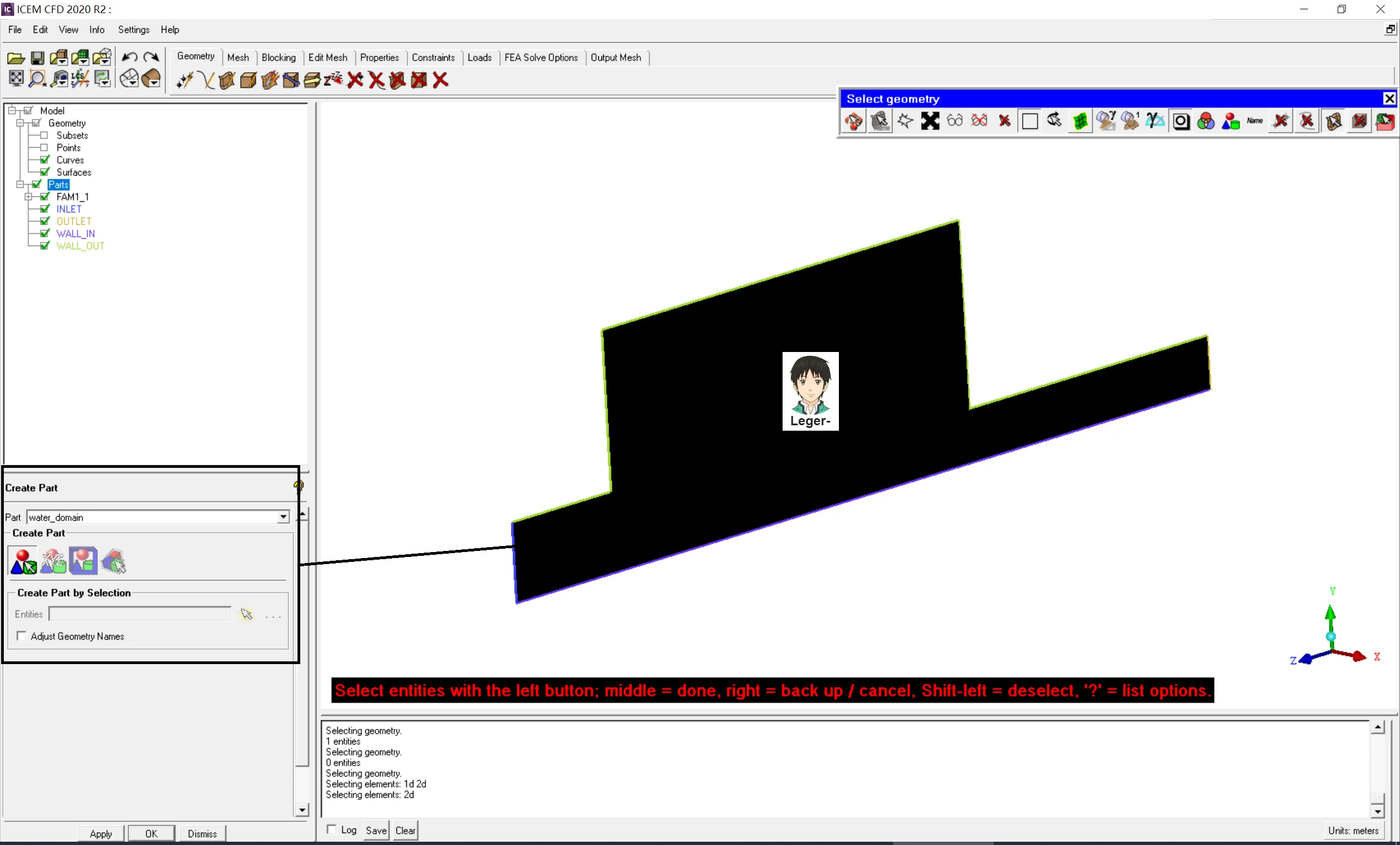

   流体域


2. 创建block。

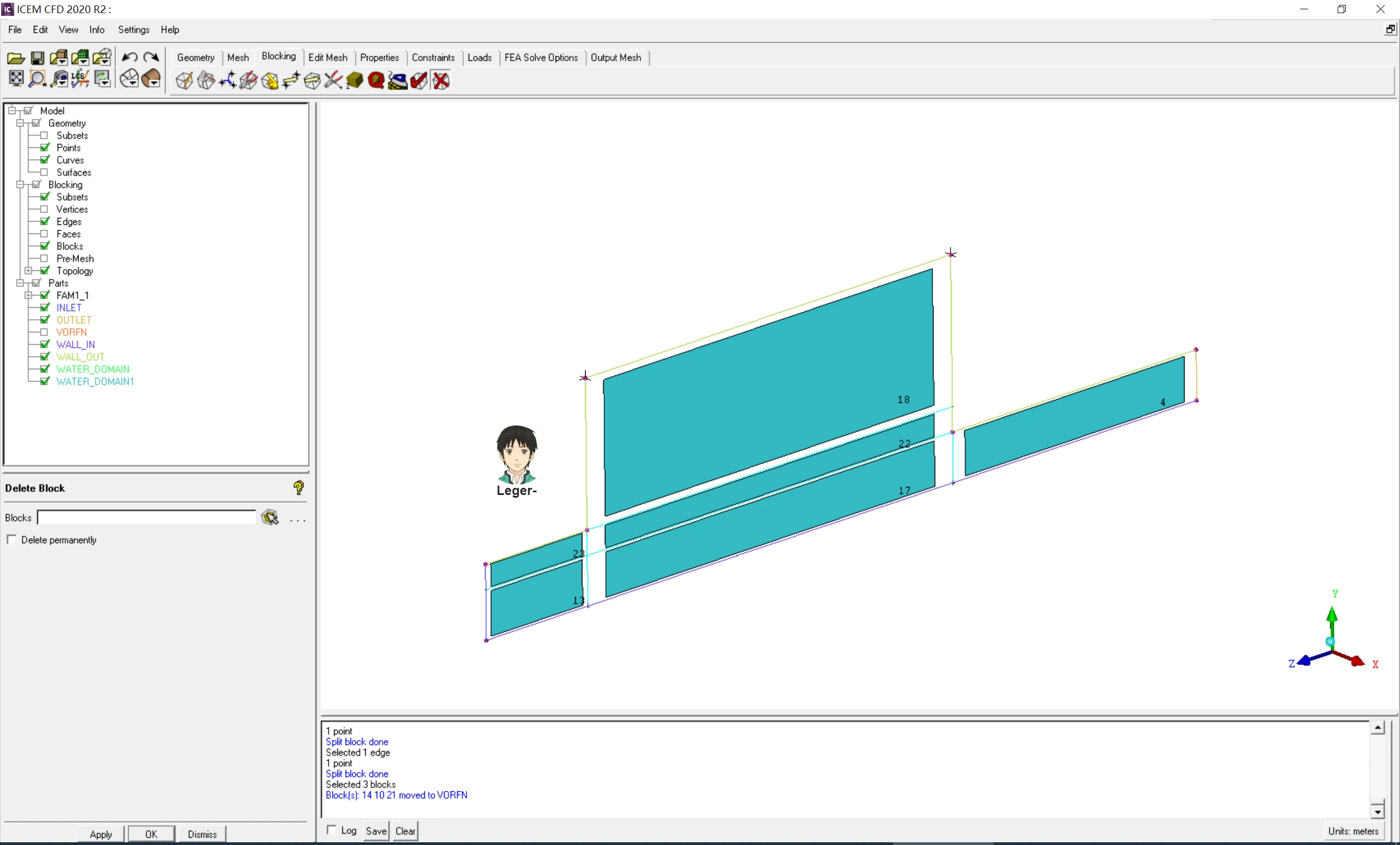

   切割后的block

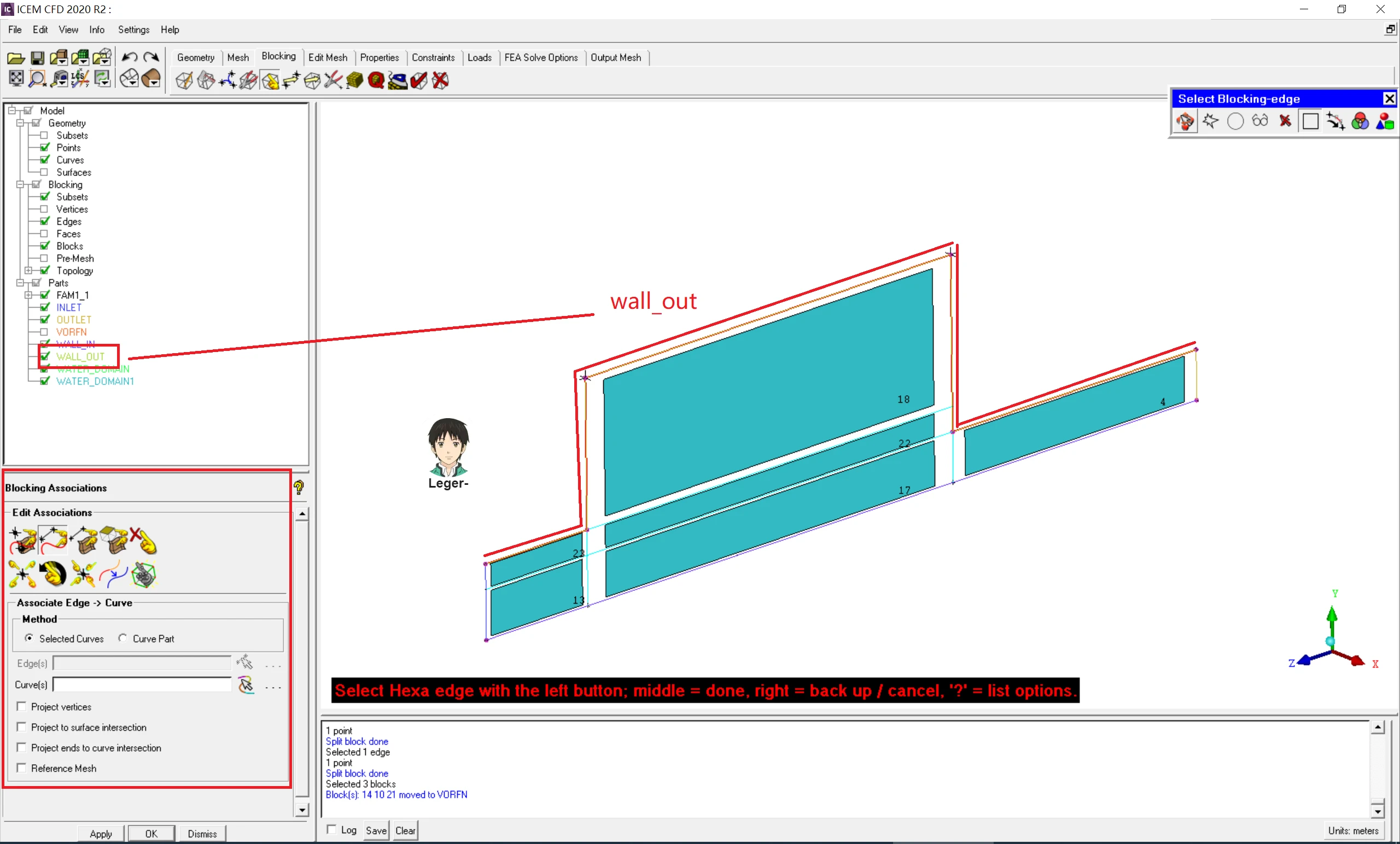

3. 将对应边映射上(由于形状比较规则，可以不映射点)。

   此处仅以映射外壁面为例


4. 生成PreMesh后检查无误即可转换非结构网格。

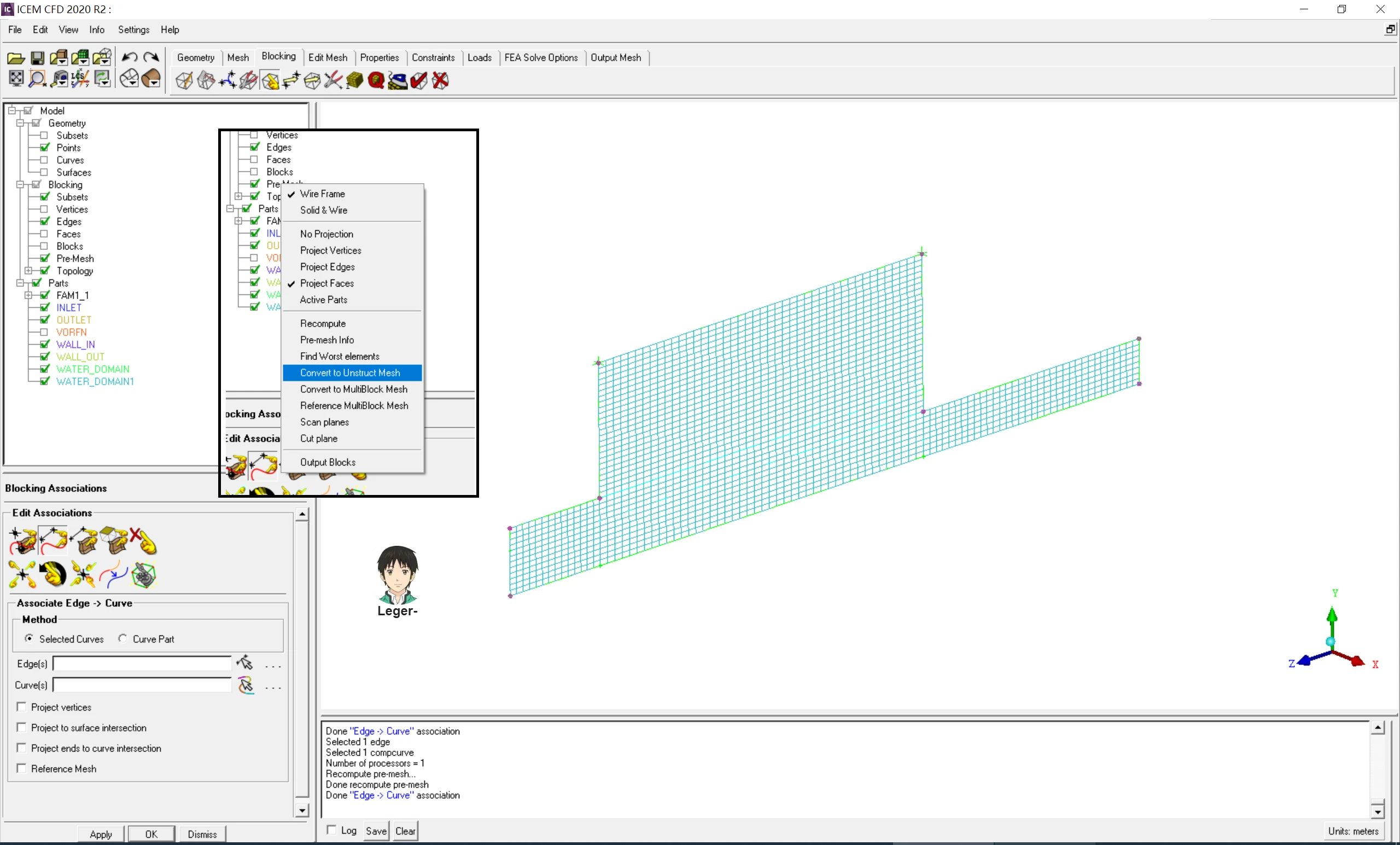

   转换成非结构网格(适用于fluent)


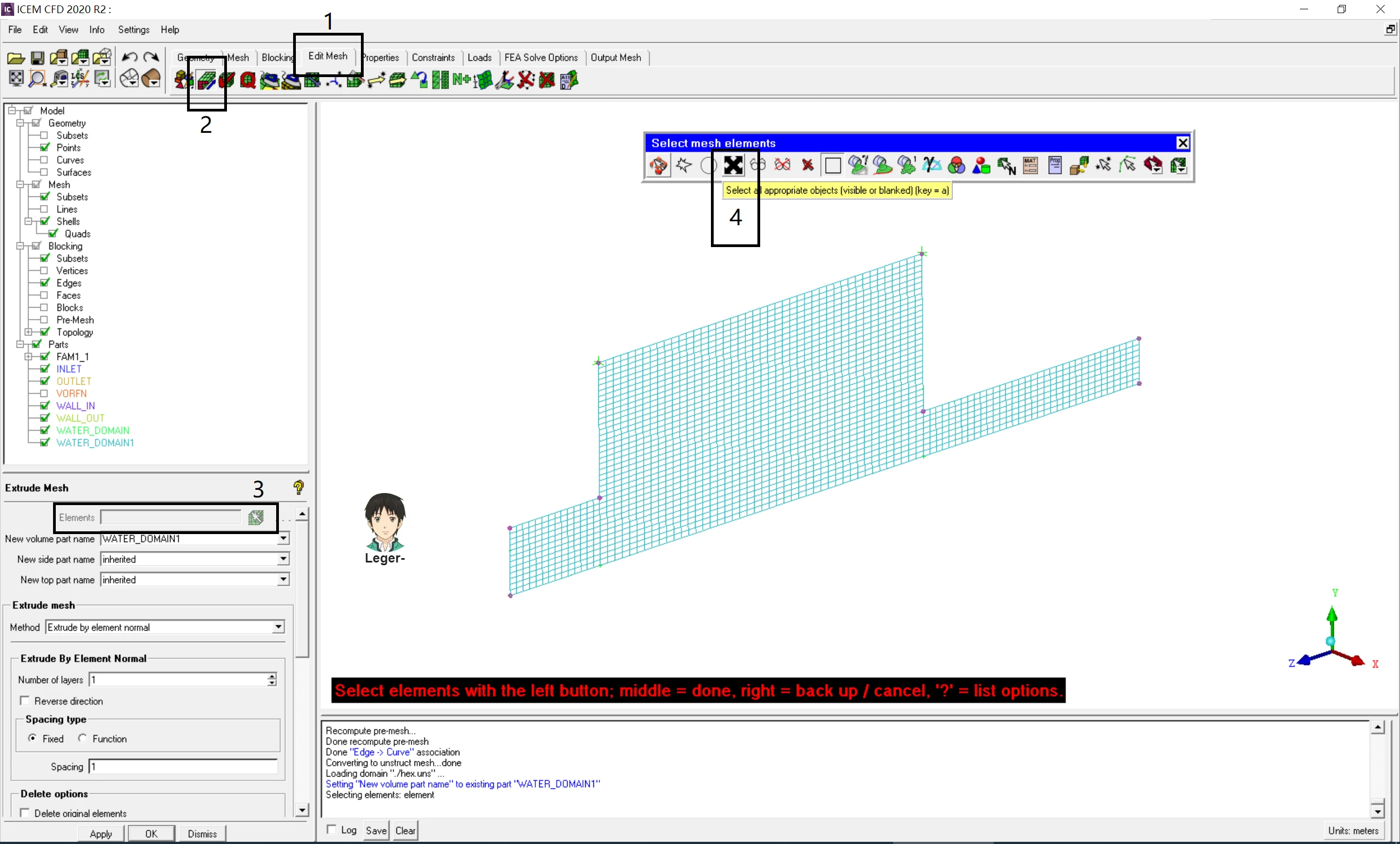

5. 进入旋转拉伸网格窗口。

   按步骤选择全体网格

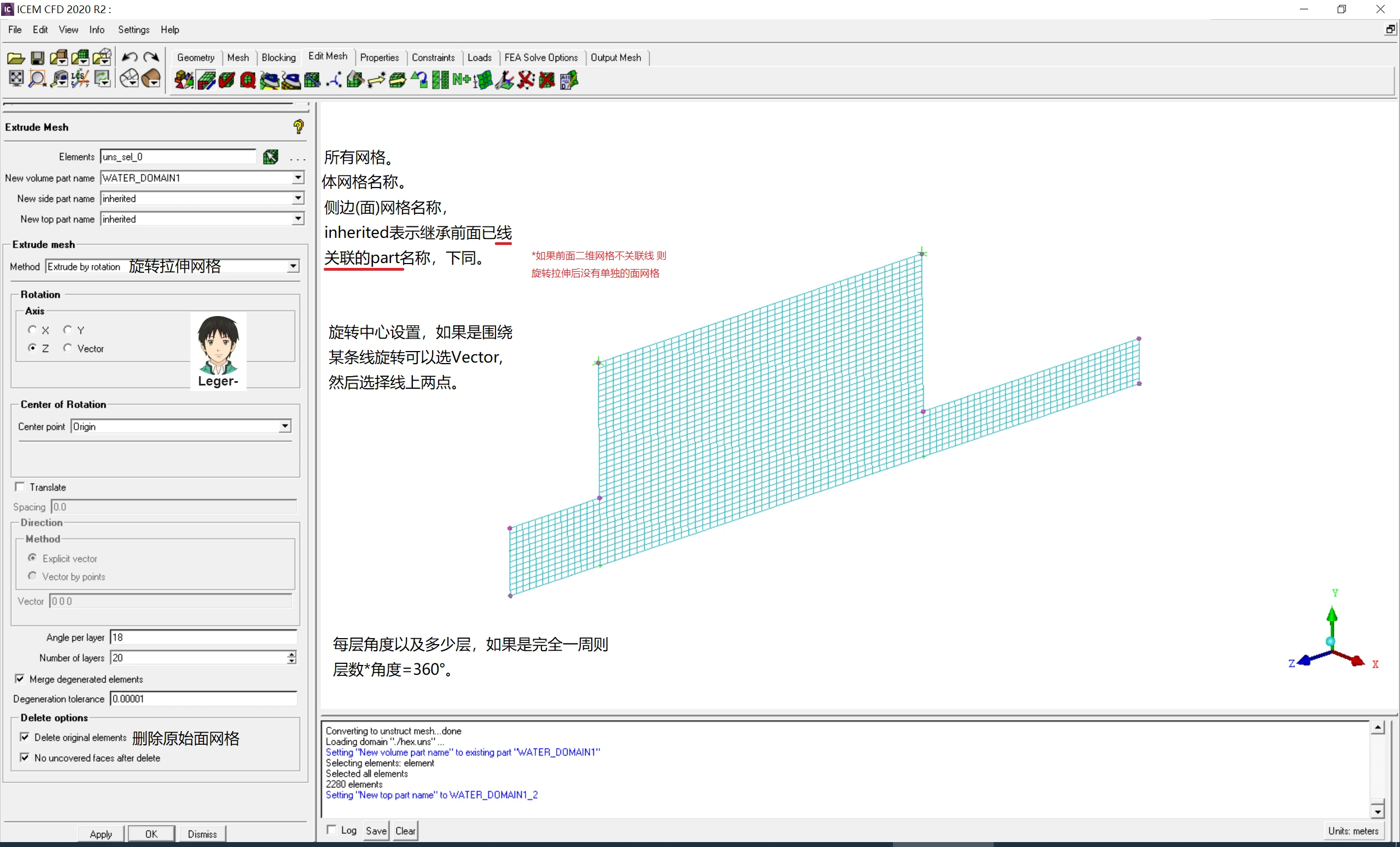

6. 旋转拉伸网格相关设置。

   按照步骤即可


7. 查看拉伸后的网格。

   查看网格


8. 检查网格。

   主要检查Uncovered faces

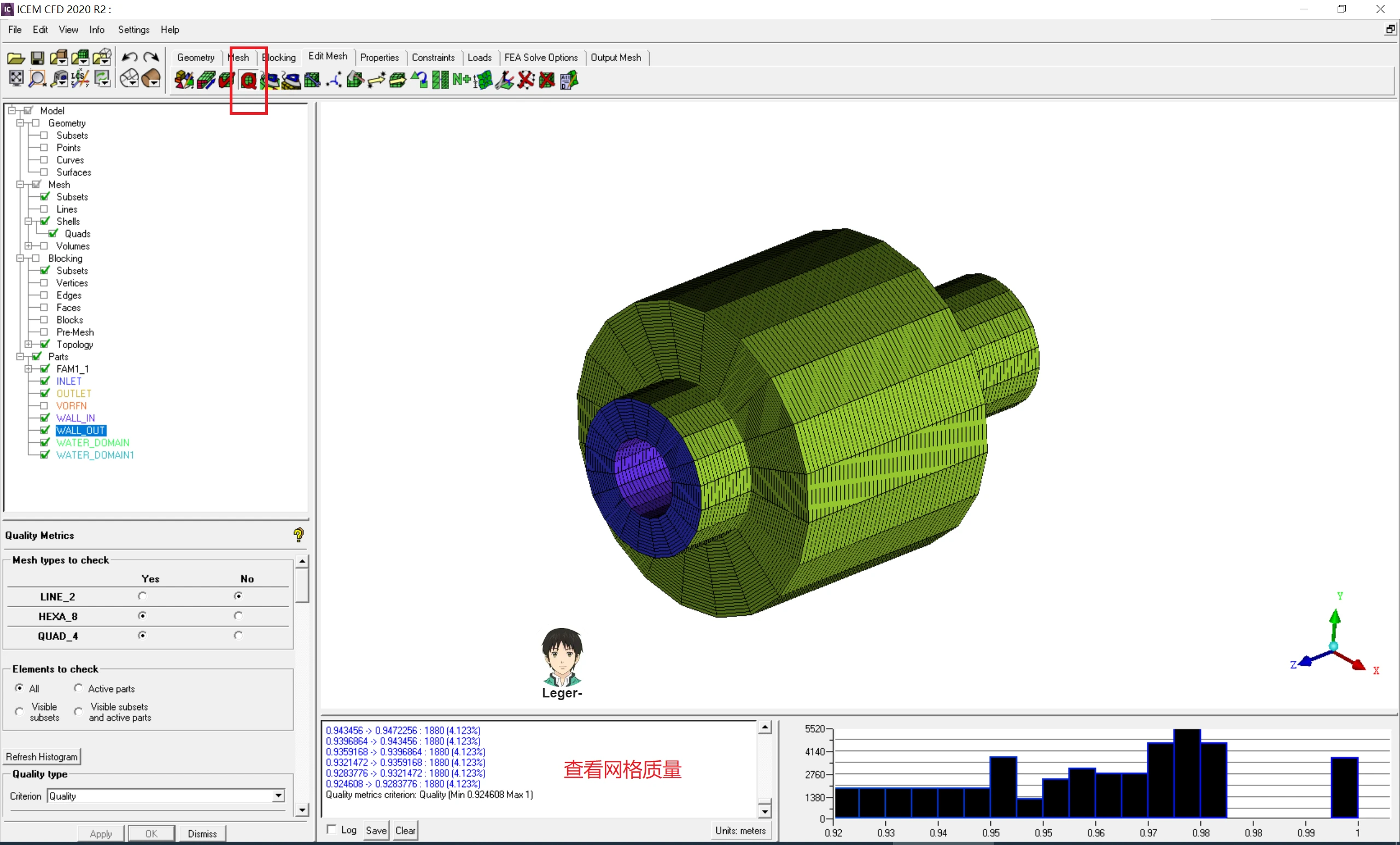

9. 查看网格质量。
