呆瓜式Fluent meshing划分网格流程+提升网格质量

阅读数 4

说在最前面：本呆瓜流程是本人采用的方法，不一定适合各个专业，请酌情参考，如有不足之处，还请指出！（各位赛博老师/抱拳）

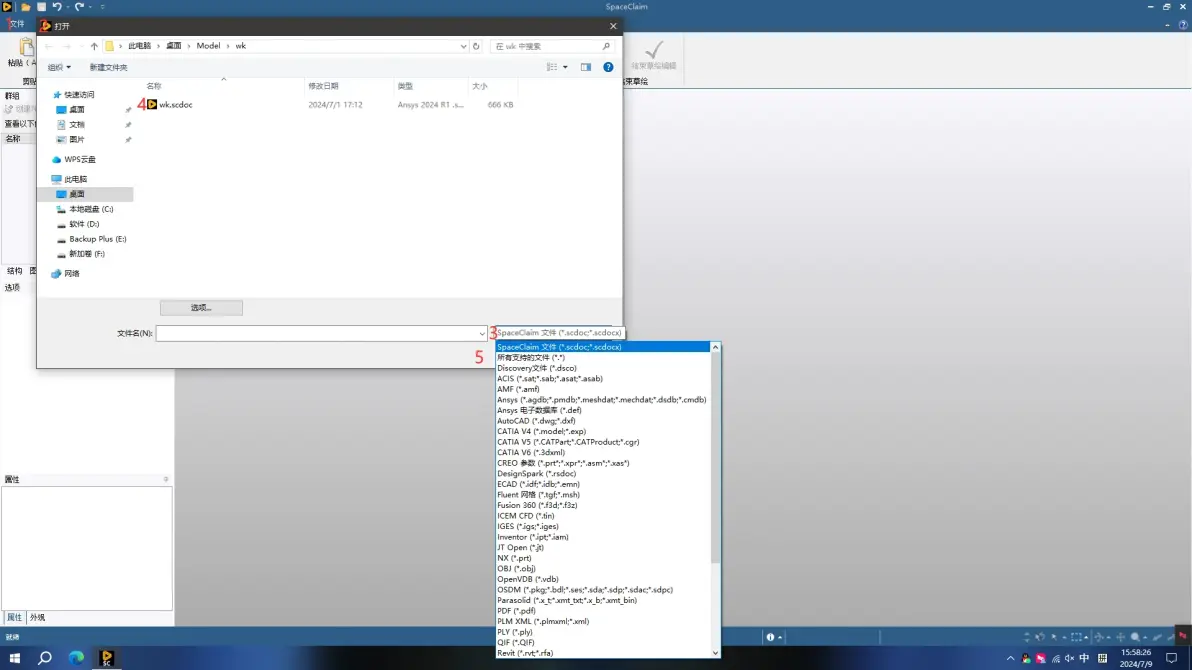

1、将文件导入SpaceClaim：文件->打开->所支持的文件->选中模型文件->打开

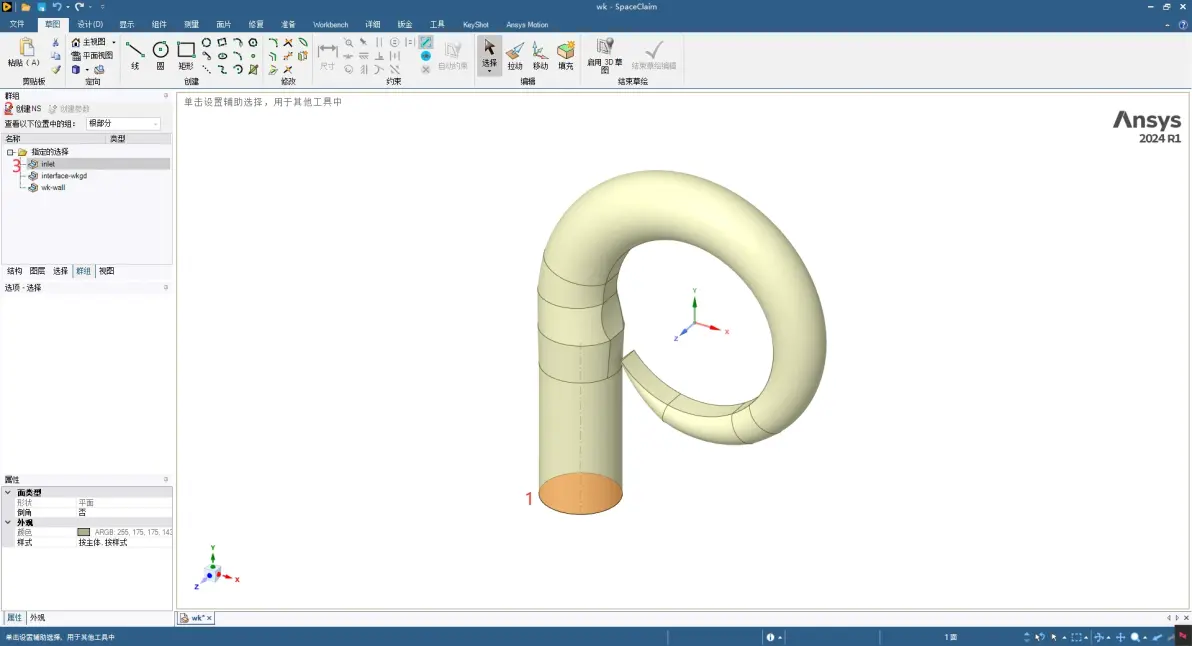

2、对选中的面进行命名：选中所需要命名的面->创建NS->例如'inlet'、'wall'、'outlet'等->Enter/点击空白区域

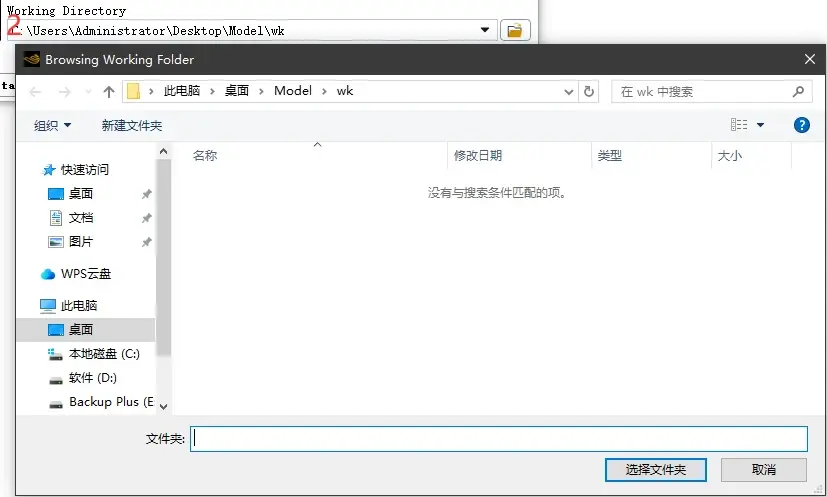

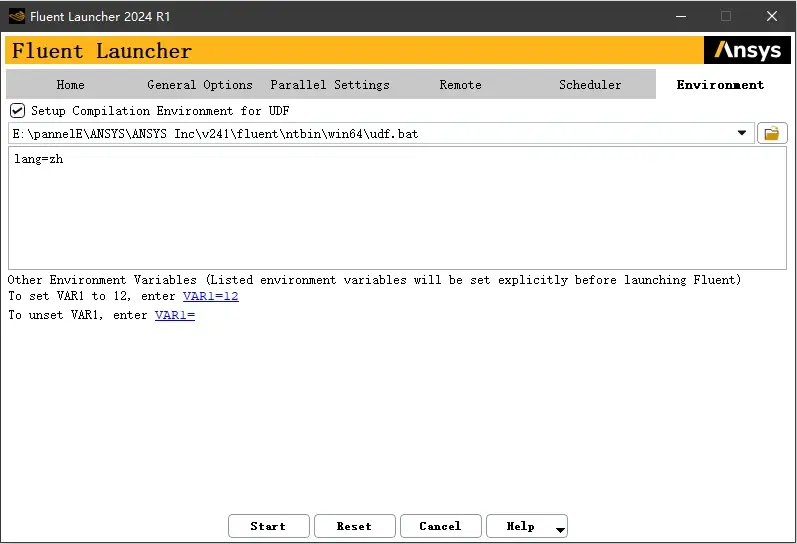

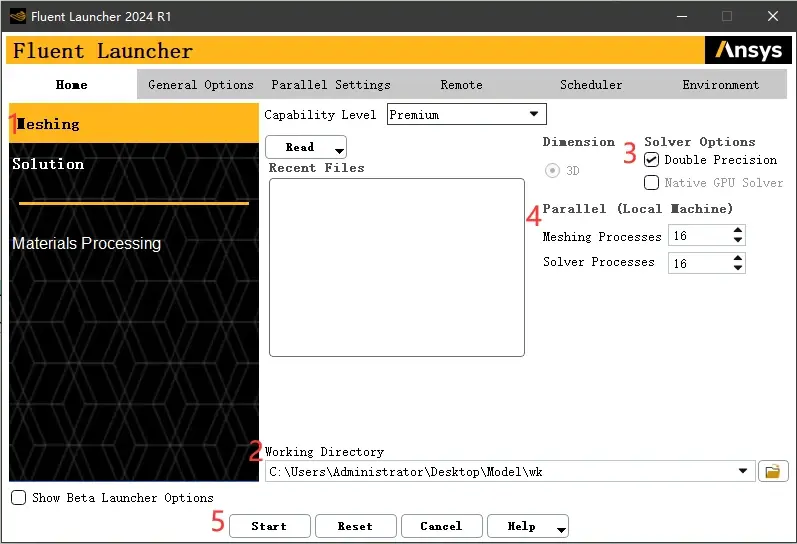

3、打开Fluent meshing：打开Fluent->选中Meshing->选择Working Directory->勾选Solver Options中的Double Precision->根据自己的电脑设置Parallel->（设置为中文环境：在Environment中输入'lang=zh'）->Start

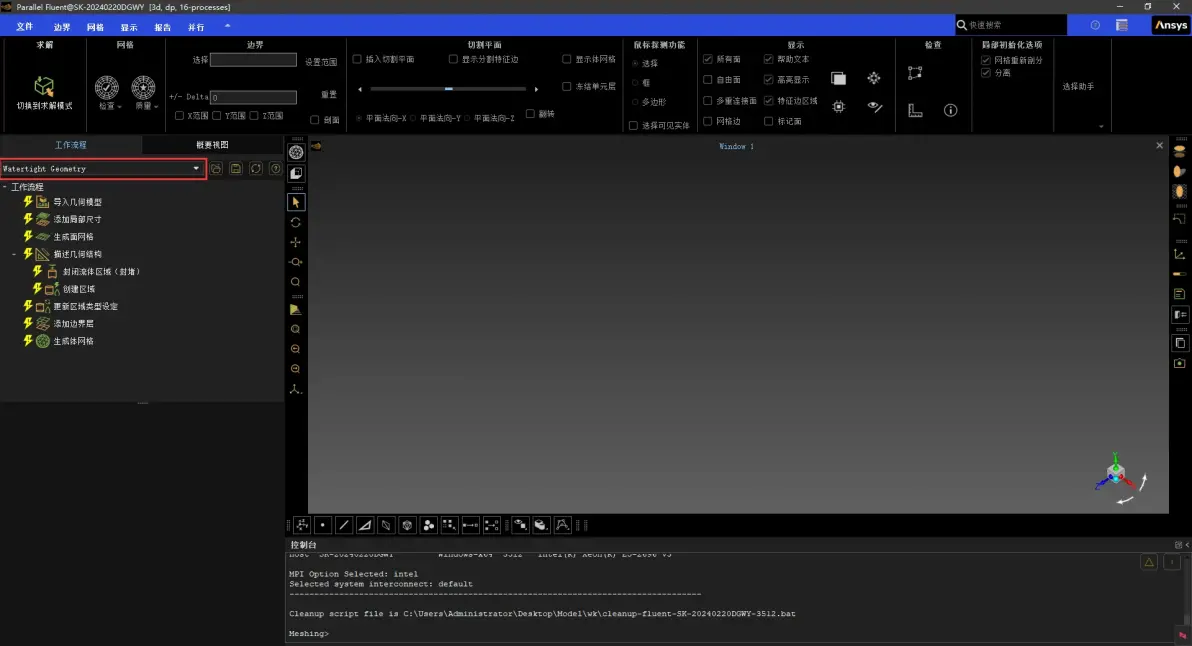

4、选择工作流程Select Workflow Type为Watertight Geometry

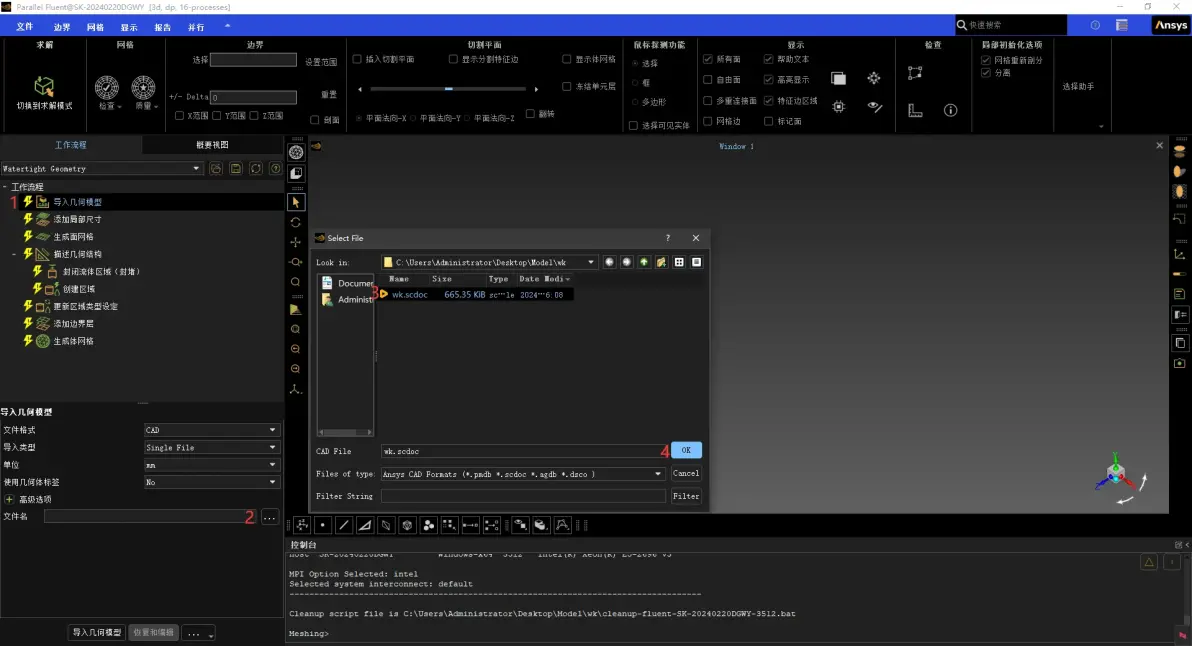

5、点击导入几何模型->点击文件名右侧的'...'->选择需要导入的模型文件->OK（根据个人需要调整文件格式、导入类型、单位等）

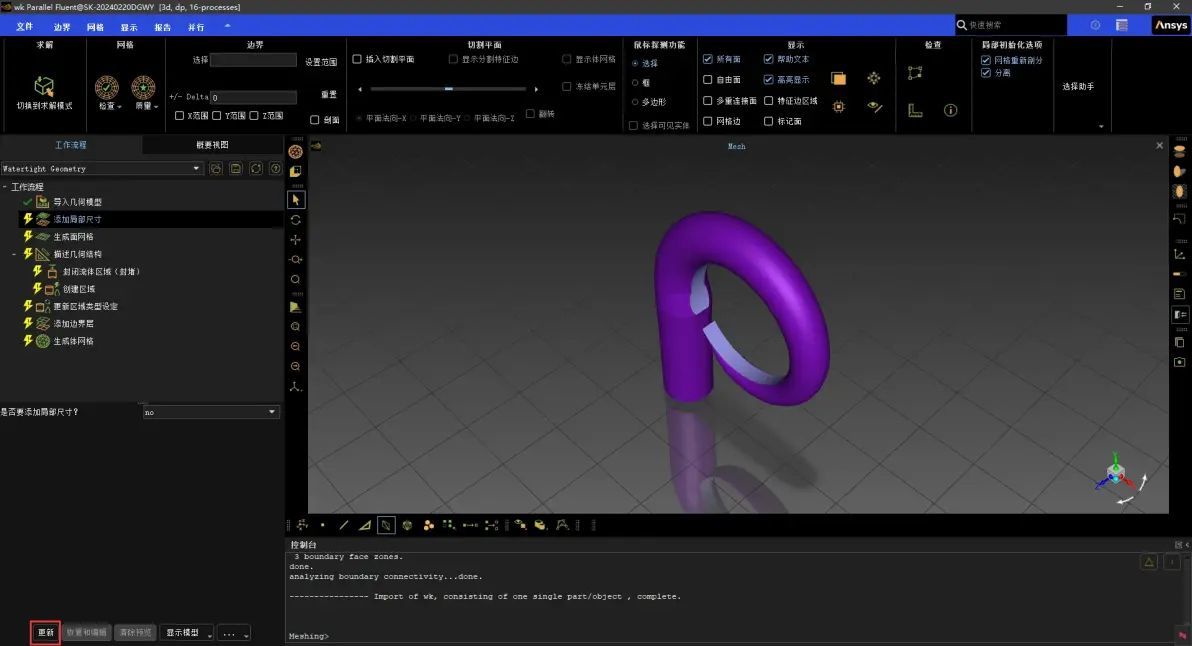

6、自动跳转到'添加局部尺寸'->更新（默认no）（根据个人需要添加局部尺寸）

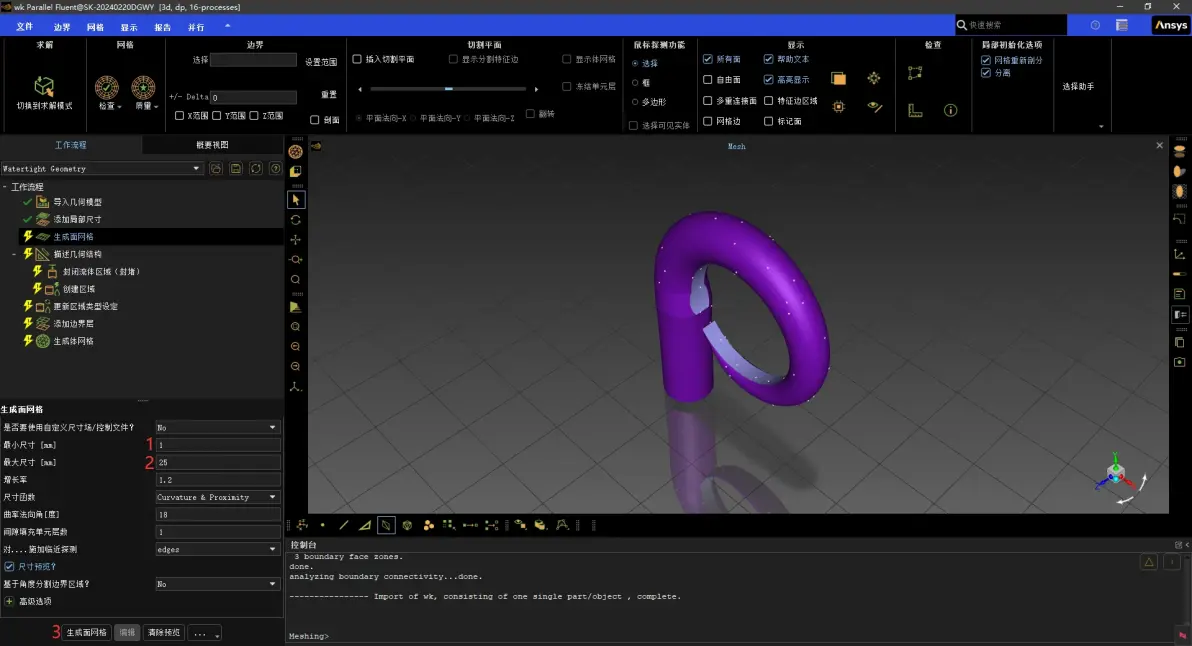

7、自动跳转到'生成面网格'->调整最小尺寸->调整最大尺寸->生成面网格

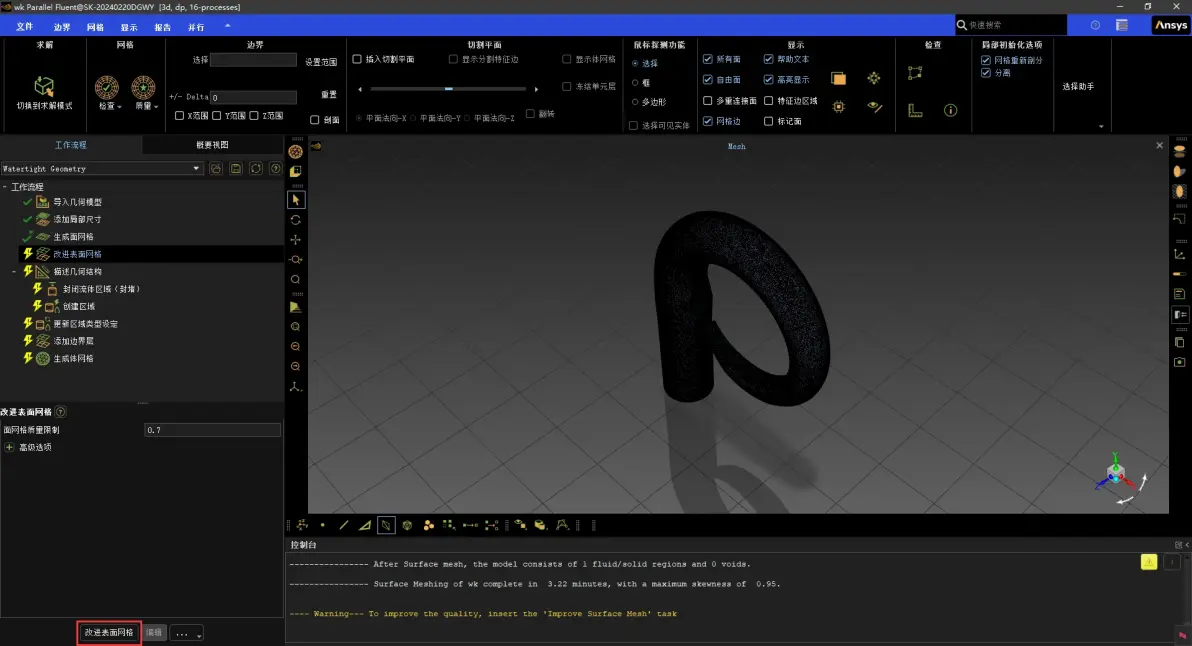

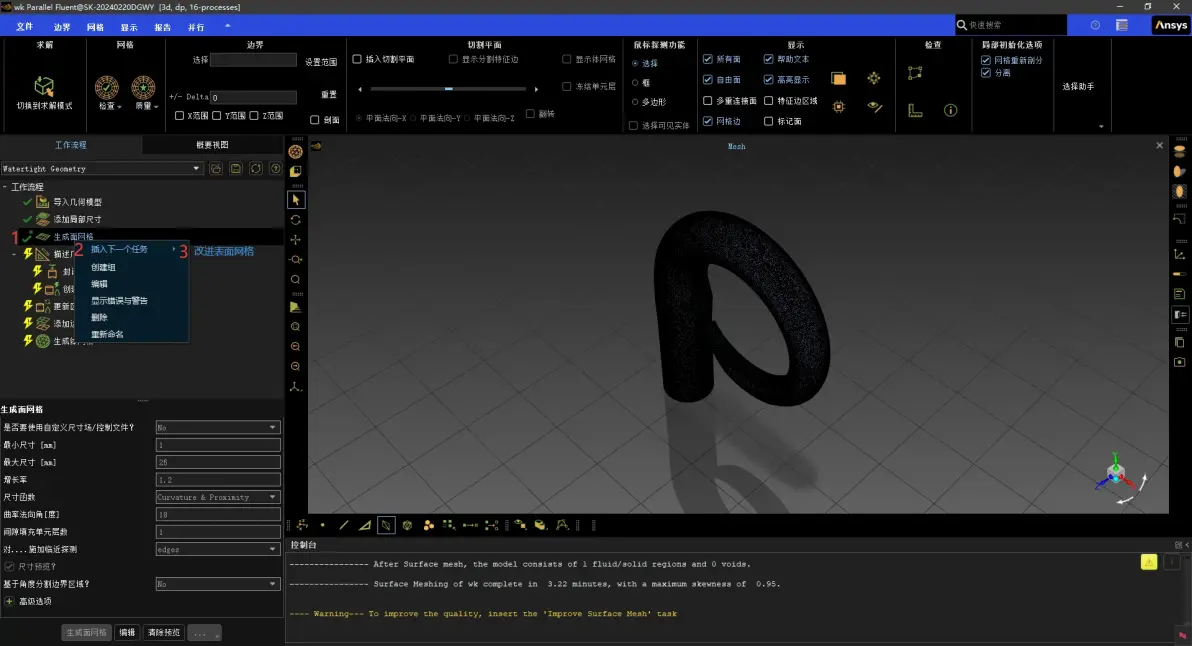

8、右击'生成面网格'->插入下一个任务->改进表面网格->点击'改进表面网格'（默认0.7）（根据个人需要修改、高级选项设置等）

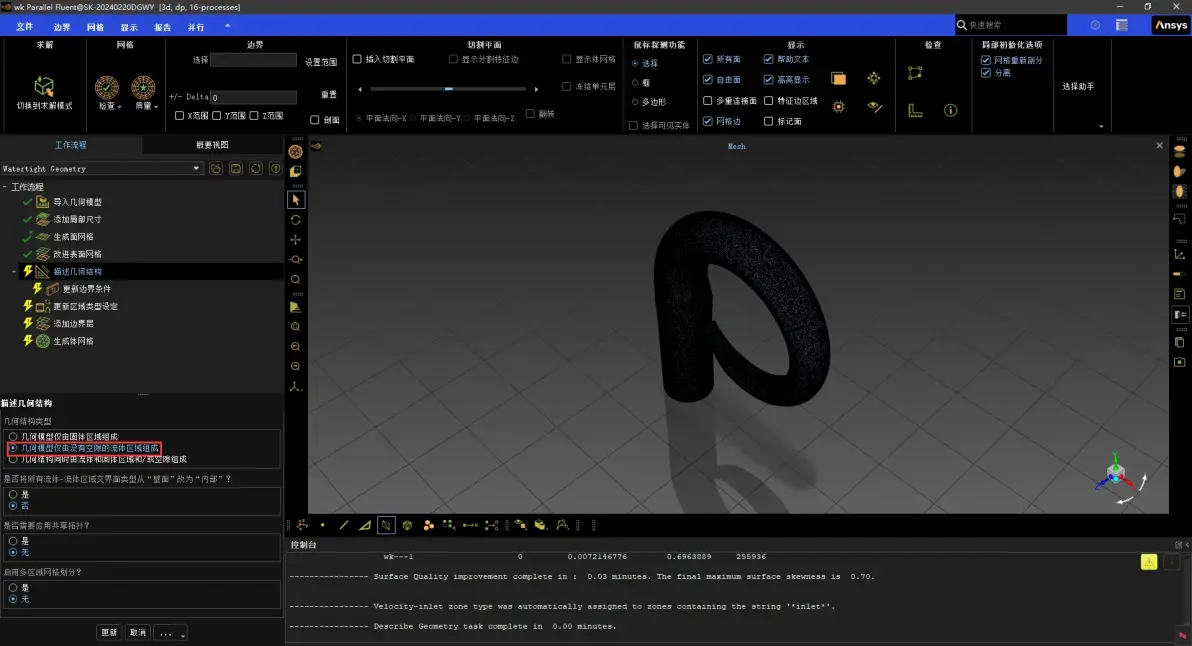

9、自动跳转到'描述几何结构'->选择几何结构类型为'几何模型仅由没有空隙的流体区域组成'->描述几何结构（根据个人需要选择几何结构类型）

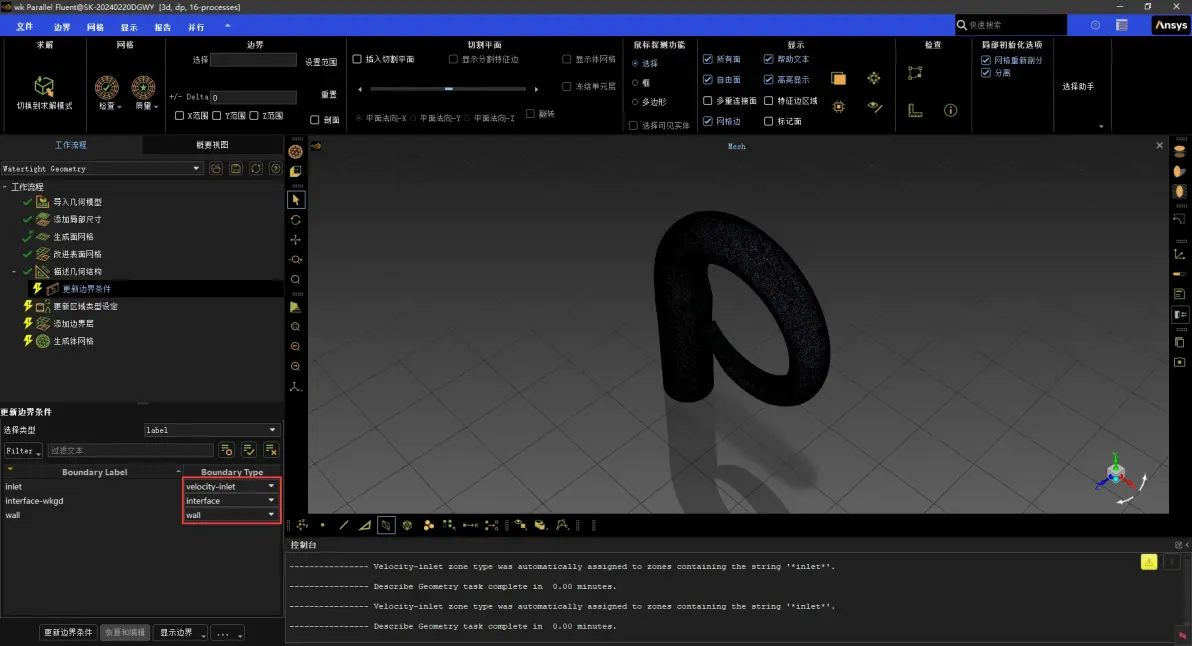

10、自动跳转到'更新边界条件'->修改命名的面的Boundary Type->更新边界条件（Fluent Meshing能自动识别inlet、outlet、wall，其余根据个人需要修改）

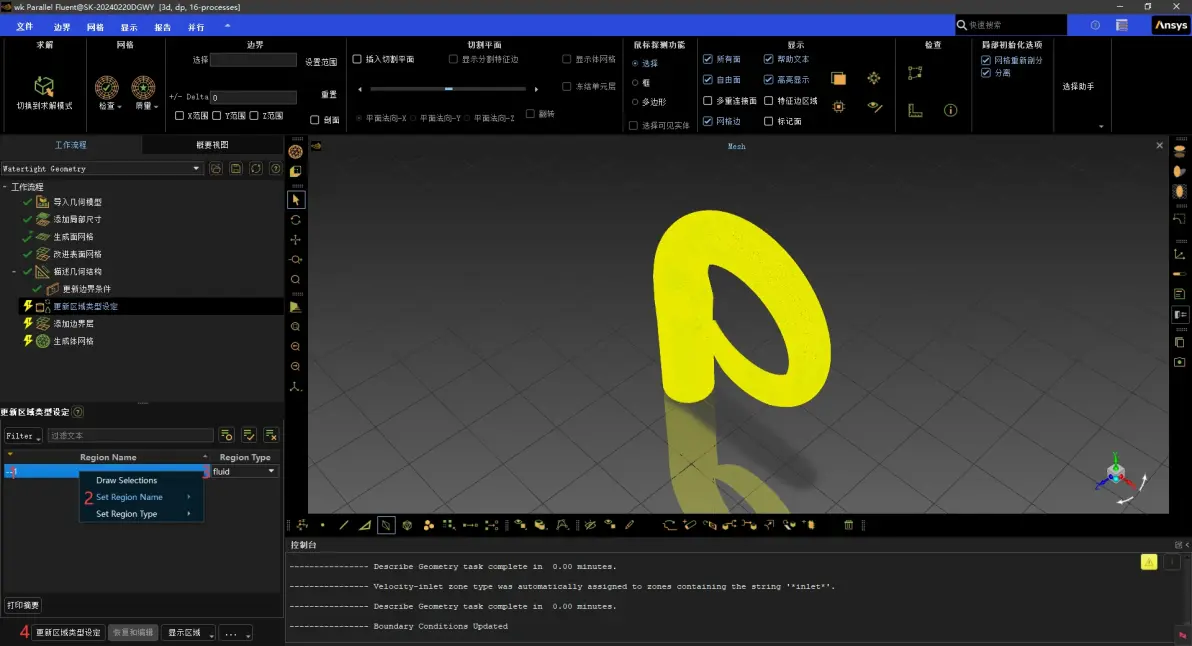

11、自动跳转到'更新区域类型设定'->右击Region Name为'**'（此处修改好，在前处理软件就不需要重新改名字了）->修改'Region Type'（已经在步骤9设置为流体域了，此处不需要修改）->更新区域类型设定（根据个人需要设定区域类型）

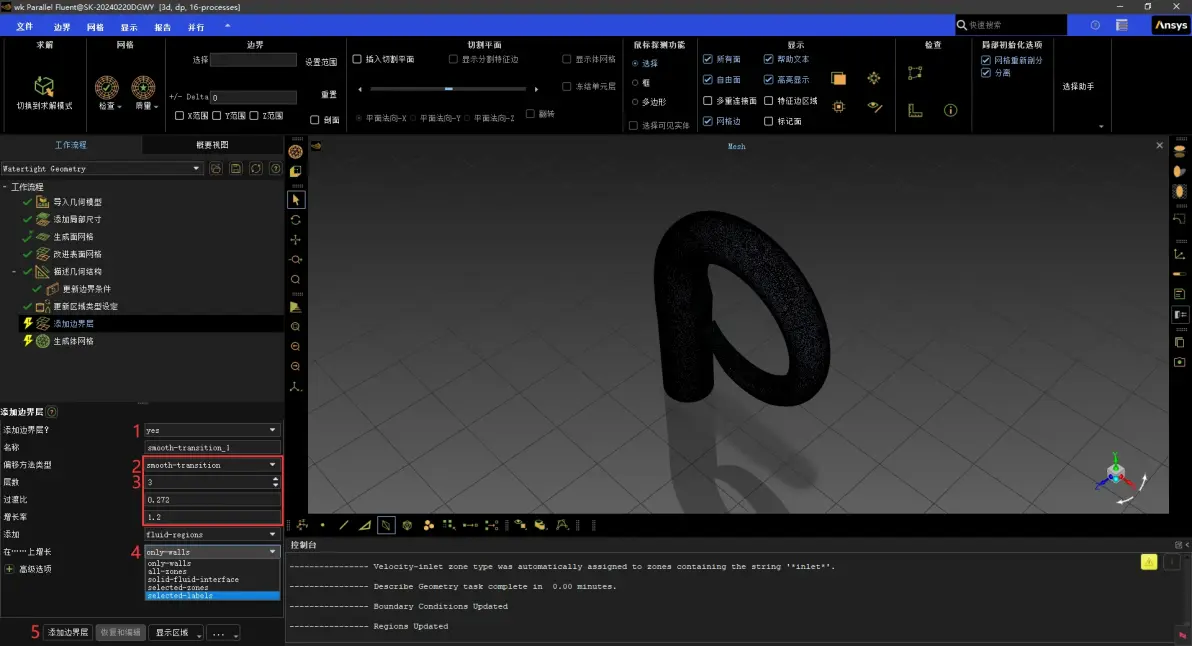

12、自动跳转到'添加边界层'->（一般情况下是为自己研究的区域添加边界层）修改边界层相关信息（偏移方法类型、层数等）->修改'在......上增长'（默认only-walls，一般修改为selected-labels选择自己命名的面进行有针对性的添加边界层）->添加边界层（根据个人需要添加边界层）

自动跳转到'添加边界层'->（此处并不以此为研究区域故不添加边界层）修改添加边界层为no->添加边界层

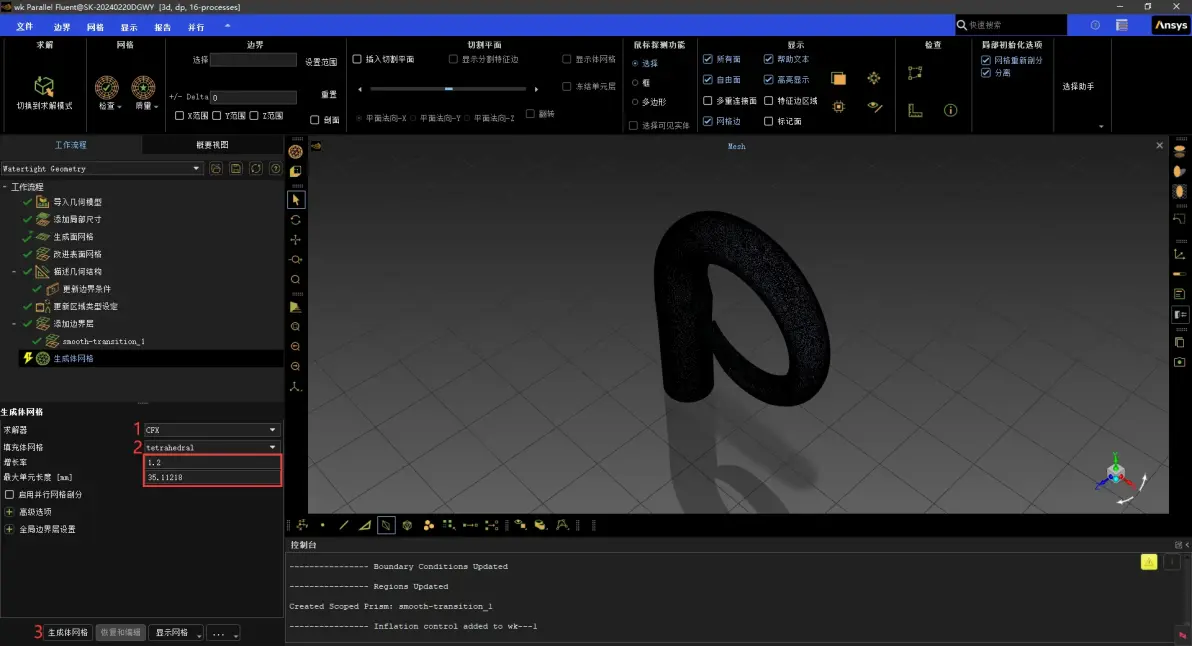

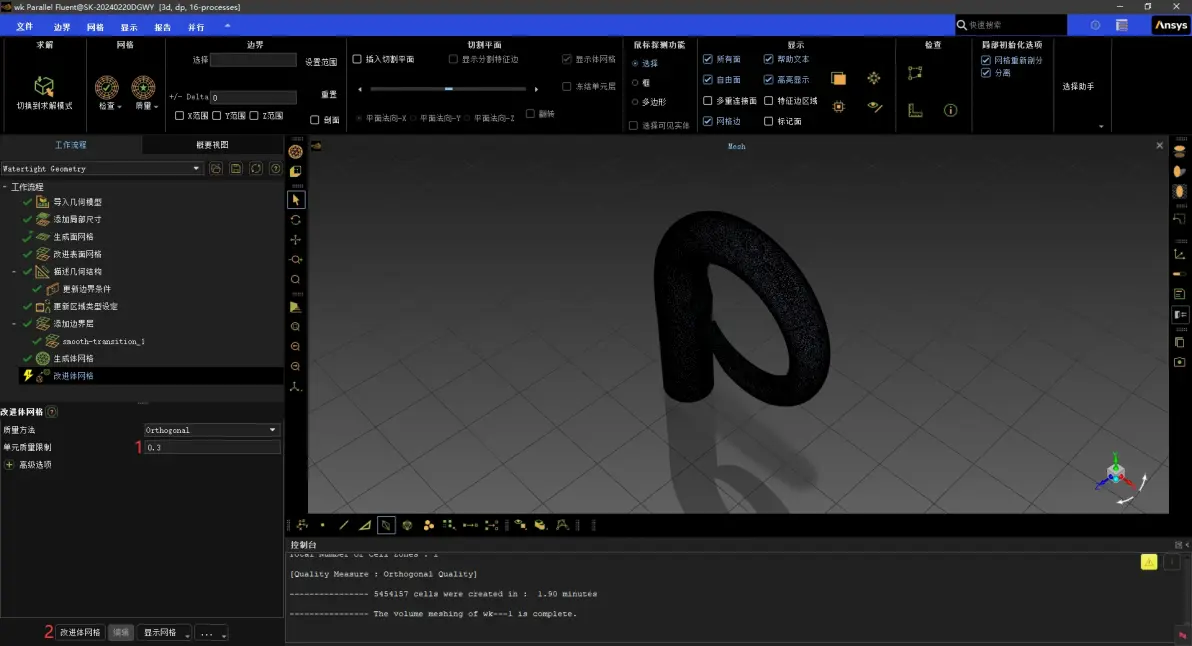

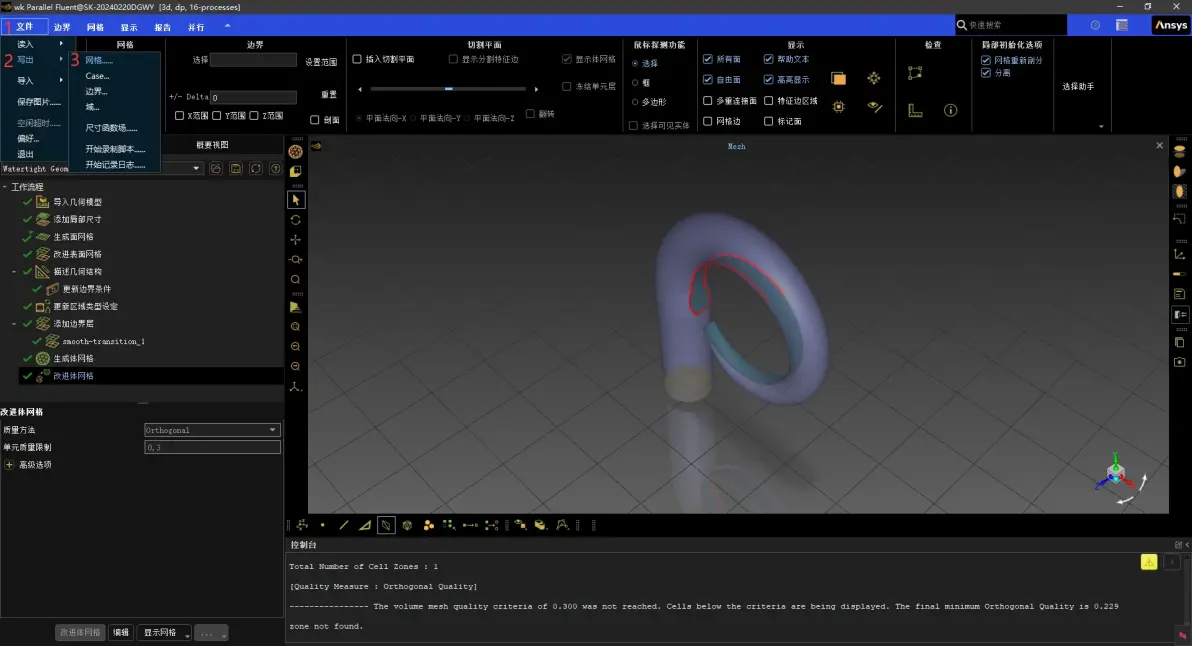

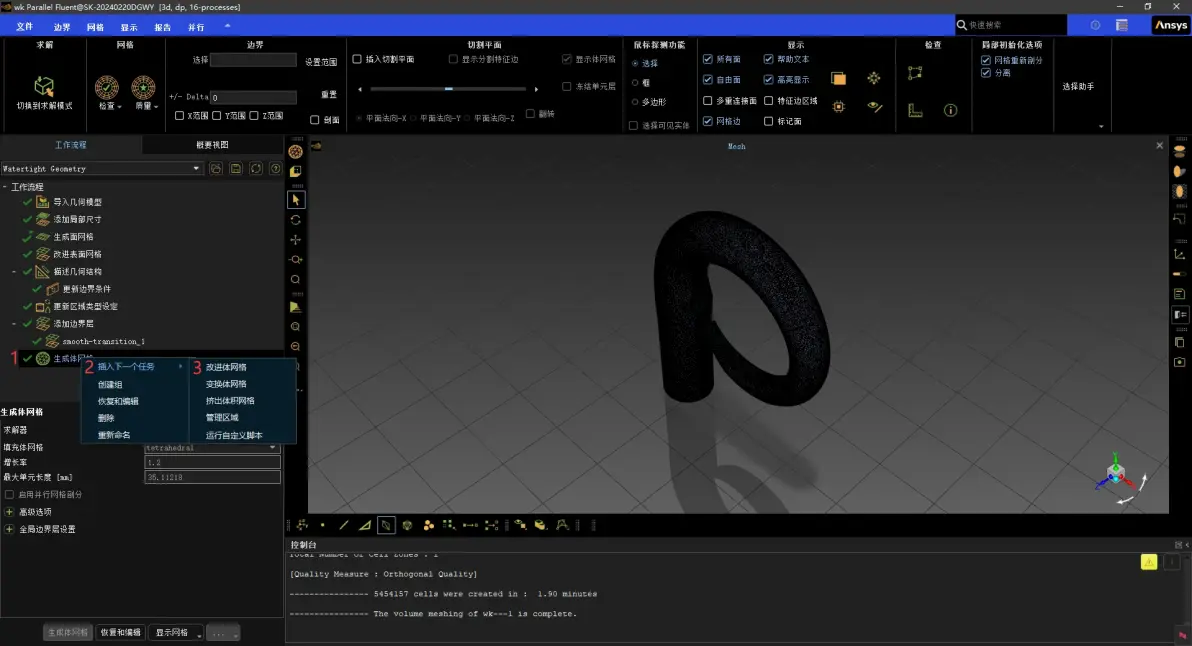

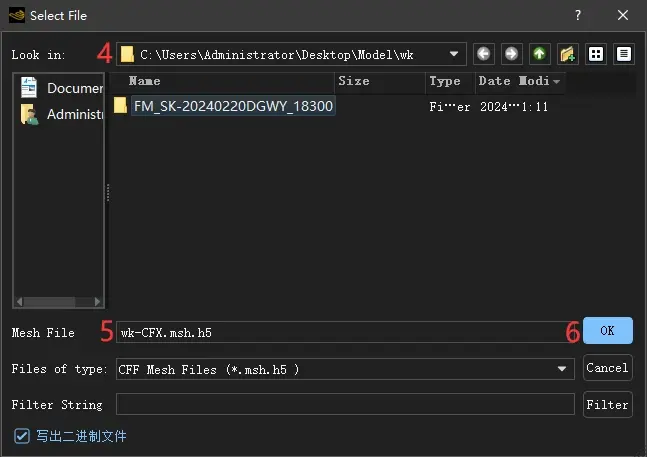

13、点击工作流程中的'生成面网格'->修改'求解器'->选择'填充体网格'（求解器CFX填充体网格的方法有tetrahedral四面体网格和hexcore六面体核心网格，使用下来感觉tetrahedral四面体网格的质量要高点；求解器Fluent填充体网格的方法有polyhedra多面体网格、poly-hexcore多面体核心网格、hexcore六面体核心网格和tetrahedral四面体网格，个人使用poly-hexcore多面体核心网格）->取消勾选'启用并行网格剖分'（容易报错，我不信就逝了一下）->生成体网格（根据个人需要设置增长率、最大单元长度、高级选项等）
