Fluent Meshing：改善网格质量的方法

作者：CFD之道，仿真秀专栏作者

本案例演示利用Fluent Meshing中的Auto Node Move功能提高已有网格质量的完整过程。

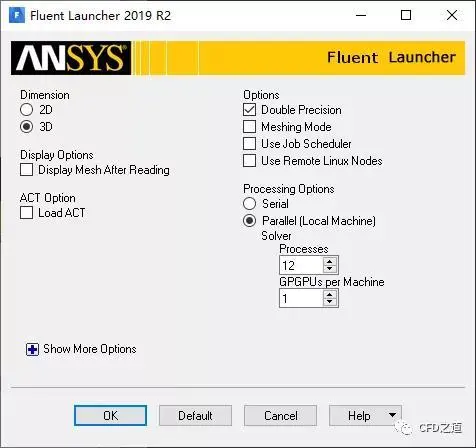

• 以Solution模式启动Fluent

注：本案例演示在Solution中利用TUI命令进入Meshing模式。

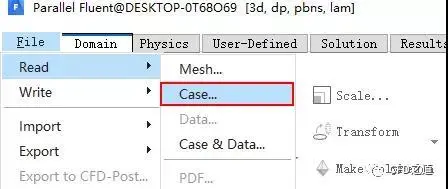

• 打开cas文件Sedan.cas.gz

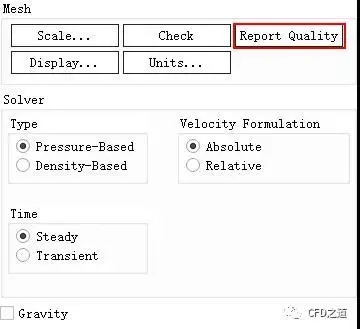

• 点击按钮Report Quality查看当前cas文件中的网格质量

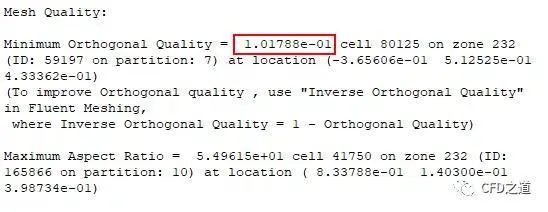

TUI窗口输出下图所示信息，从图中可查看网格最小正交质量约为0.101788，有必要改善网格质量

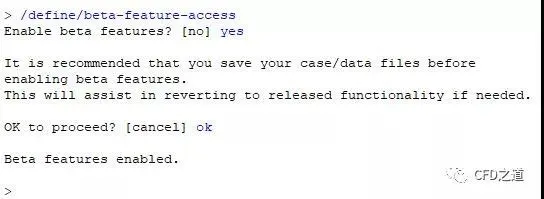

• 输入TUI命令/define/beta-feature-access激活beta功能

注：从solution模式进入Meshing模式需要在beta功能中完成，因此先激活beta功能。

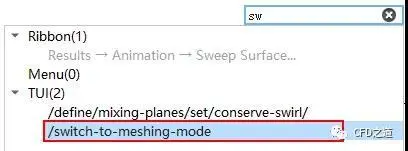

• 搜索窗框中输入sw可搜索出TUI命令switch-to-meshing-mode，点击该命令会自动将该命令输入到TUI中

注：这里仅仅是为了演示搜索框的作用。其实可以直接在TUI窗口输入该命令。

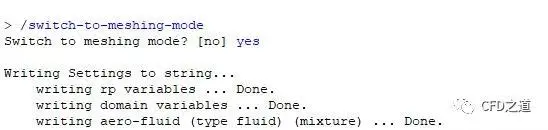

• 如下图所示，运行命令将进入Meshing模式

• 在Meshing模式中，鼠标右键选择节点Cell Zones，点击弹出菜单项Summary可查看网格信息

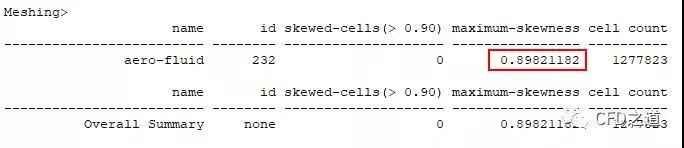

• 如下图所示，可查看网格最大歪斜率为0.89891182

• 点击菜单项Mesh > Tools > Auto Node Move打开设置对话框，如下图所示，设置Quality Limit为0.8，设置Iterations为5，点击按钮Apply改良网格质量

（复制以下链接到浏览器打开，阅读完整全文）

https://www.fangzhenxiu.com/post/210586/?inviteCode=z3cyn52KaDHYS
