FLUENT MESHING详解:网格生成的艺术

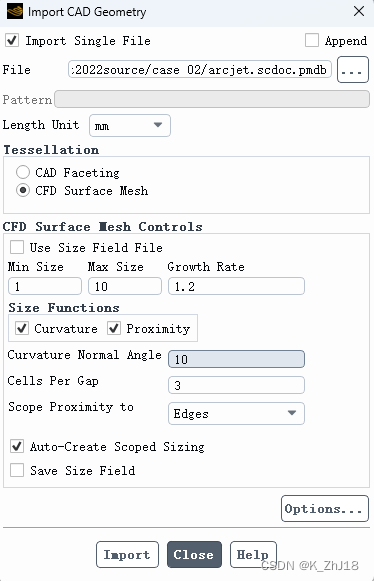

导入CAD文件



可选择导入单一文件,文件后缀有pmdb与scdoc等,在曲面细分(Tessellation)有Faceting方法,该方法速度快精度低,导入后会出现在Geometry Objects下,与Surface Mesh方法,该方法相对来说精度更高,导入后出现在Mesh Objects下。


在Size Functions中分别为对曲率和狭缝划分函数,对曲率是根据角度来划分,主要针对曲面和边界面处的网格,效果就像在边界面处的网格就会非常密集,角度越小精度越高,而狭缝则会根据per gap来划分狭缝中的网格层数,越大精度越高,狭缝的目标可以是边或面或两者兼具。

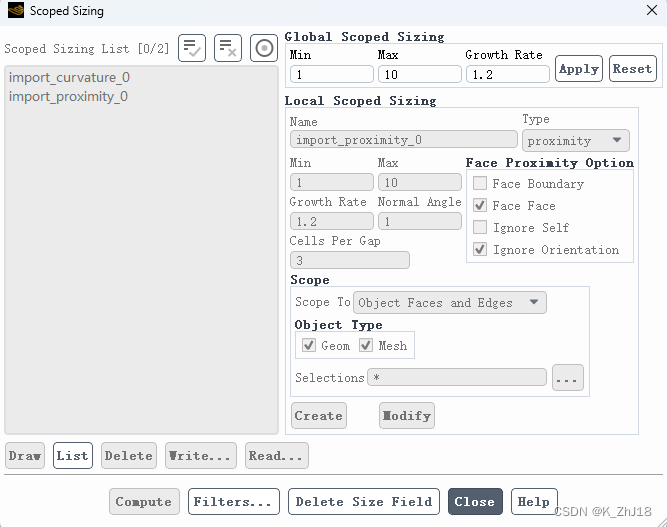

设置网格尺寸

在设置尺寸中有全局尺寸global和局部尺寸local,局部尺寸会对特定的socpe位置进行网格尺寸绘制,其余部分均采用全局设置。在局部设置中的type中, 有hard和soft,其中hard设置会将指定位置的网格都划分成统一大小,还有boi用来进行体网格划分。

设置完成后可点击list查看设置,若还要继续设置则点击create来创建你想要的面网格尺寸函数,最后compute计算完成后,通过remesh来重绘网格。

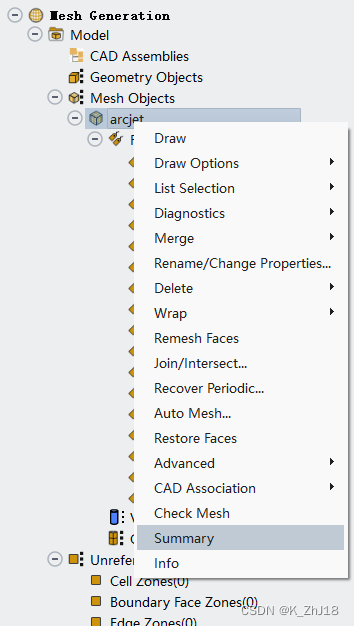

检查网格

改善网格质量

一般选择General Improve或者Smooth即可,然后选择迭代次数,最后Apply for All。
