Fluent Meshing的网格生成完整流程解析

1 启动Fluent Meshing

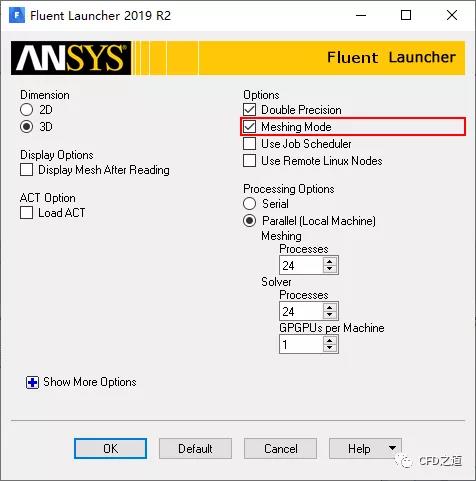

  • 如下图所示,启动Fluent Meshing
  • 1.jpg

2 导入几何模型

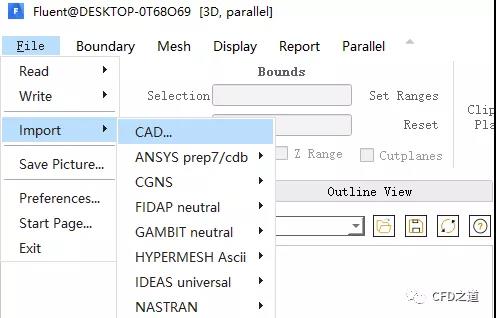

  • 利用菜单File→Import→CAD打开几何文件 pipe_example_single_region_smallfaces.scdoc
  • 2.jpg

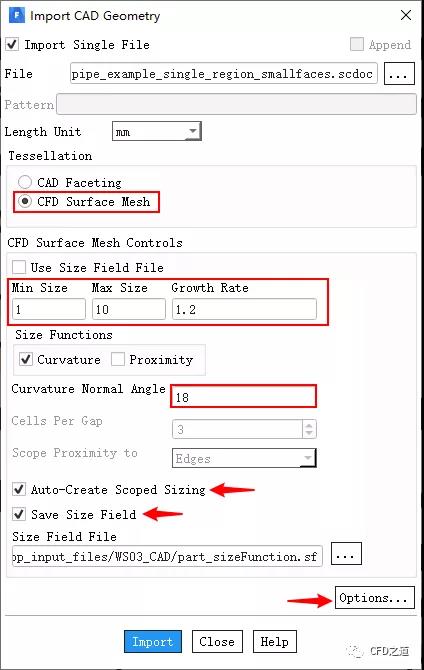

  • 打开的的对话框中如下图所示设置:激活选项CFD Surface Mesh,设置最大最小网格尺寸,注意激活选项Save Size Field并设置文件名称,点击Option按钮打开对话框
  • 3.jpg

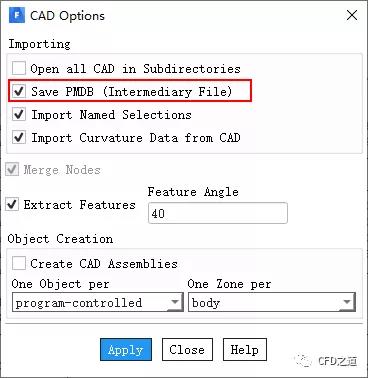

  • 激活选项Save PMDB,点击Apply按钮关闭对话框,点击Import CAD Geometry对话框中的Import按钮导入几何模型
  • 4.jpg

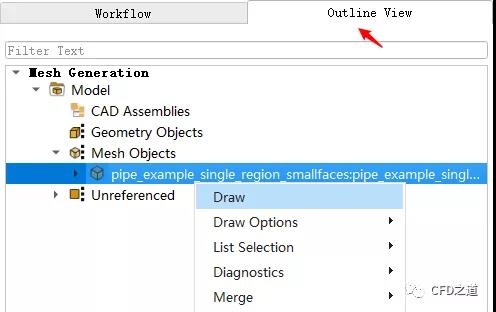

  • 右键选择几何模型名称节点,点击菜单项Draw显示几何模型
  • 5.jpg

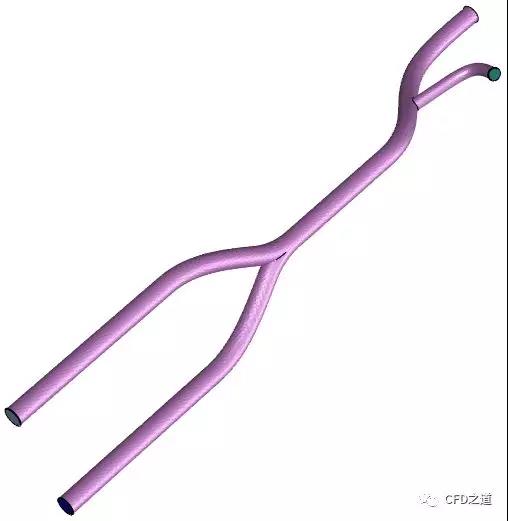

几何模型如下图所示。

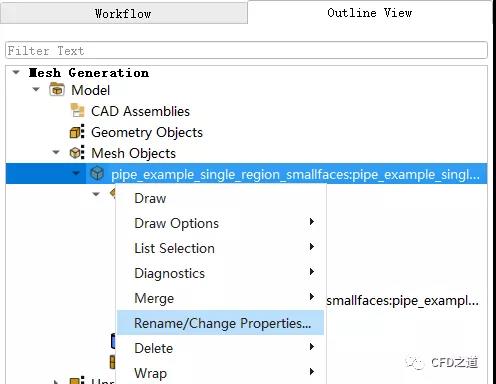

  • 如下图所示右键选择几何节点,点击菜单项Rename/Change Properties…打开对话框
  • 7.jpg
  • 如下图所示修改其名称为fluid
  • 8.jpg

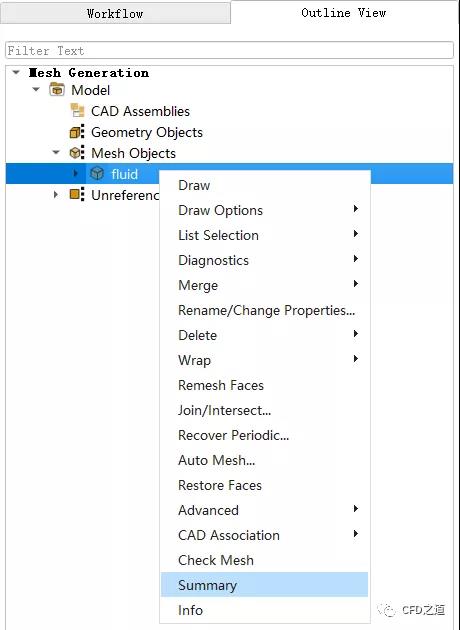

  • 右键选择节点fluid,点击弹出菜单项Summary,将在TUI窗口输出网格信息
  • 9.jpg

网格信息如下图所示。



最大歪斜率达到了0.99536663,质量很差,需要修改。

3 查看网格

  • 右键选择模型树节点fluid,点击菜单项Diagnostics > Connectivity and Quality打开对话框
  • 11.jpg

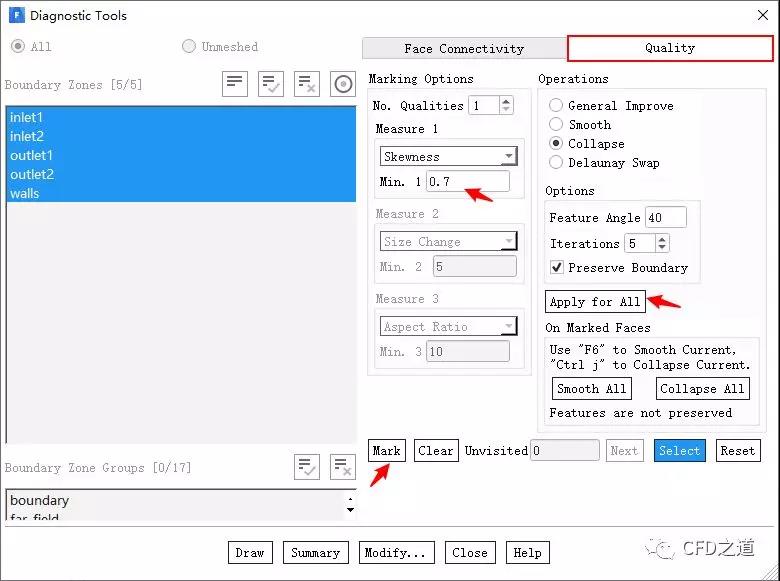

  • 如下图所示对话框中,进入Quality标签页,设置歪斜率为0.7,设置Operations选项为Collapse,点击按钮Apply for All
  • 12.jpg
