ANSYS Fluent在多孔介质模拟中的应用

一、运用场景:

  多孔介质用于模拟几何复杂、尺度跨越大、具有细密孔隙等不便网格划分进行求解的物理模型,比如土壤的渗透、钢渣的换热等情况。


二、基本特点:

 1. 不考虑模型的局部细节特征,采用阻力系数来模拟速度-压降的关系;

 2. 引入孔隙率(Fluid Porosity) 模拟真实的速度影响,孔隙率=流体流通体积/多孔区域体积

 3. ANSYS Fluent默认采用表观速度进行多孔区域计算,可采用物理速度进行计算。


   物理速度与表观速度的关系


4. 各向异性损失:定义不同方向的阻力损失,采用达西定律计算:


   达西定律


 粘性阻力系数:1/Kperm, Kperm为渗透系数;

 惯性阻力系数:Kloss。

5. 粘性阻力系数与惯性阻力系数的获取:通过实验获得速度-压降梯度的二次关系曲线:


   速度-压降梯度的二次曲线



   速度-压降的二次曲线


式中,Δn表示多孔介质沿速度方向的尺寸;


三、多孔介质换热模型

多孔介质的换热理论由两种构成:Equilibrium or Non-Equilibrium 模型;

       1. Equilibrium 模型:

       假设固体与流体处于热平衡状态,多孔区域内,流体的温度与固体的温度基本一致。


   Equilibrium模型



   Equilibrium模型能量方程



   有效导热系数


式中,  hi为不同组分的显热,Ji为不同组分的质量分数。

       2. Non-Equilibrium 模型:

       假设固体与流体间的热平衡并不适合所有模拟,由于不太的几何长度尺寸和固体与流体  的物理特性,导致相间的局部温度差异。


   Non-Equilibrium模型


 式中, Interfacial Area Density, Afs:流固交界面的面积与多孔区域体积的比值,称为面密度;

          Heat Transfer Coefficient, hfs:流固换热系数


   Non-Equilibrium:流体的能量方程



四、模型设置

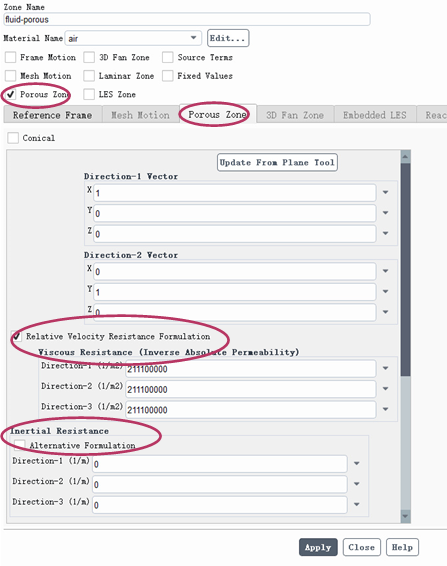

   多孔介质区域设置内容



 1. 设置多孔介质方向,Direction-1 Vector, Direction-2 Vector, 由此推断出第三个方向;

 2. 设置三个方向的粘性阻力系数与惯性阻力系数;

 3. 如下图设置孔隙率,并选择传热模型(开启能量模型时)

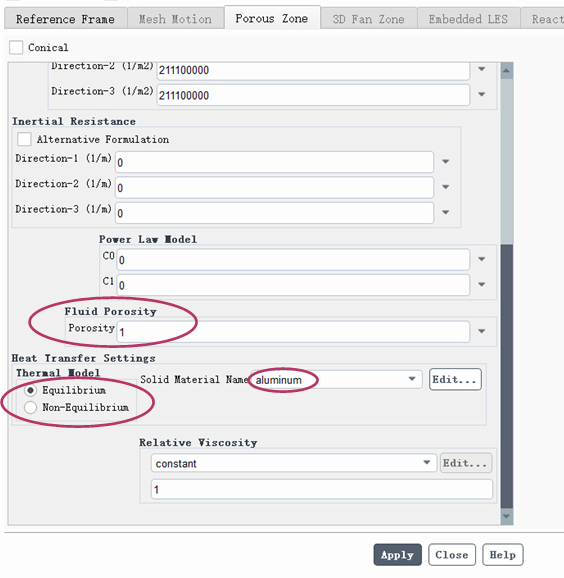

   多孔介质区域-孔隙率&传热模型设定


4. 选择合适的传热模型:Equilibrium or Non-Equilibrium 模型;

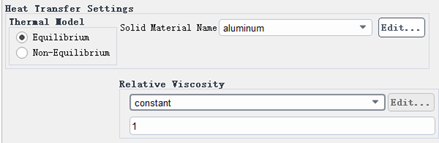

   Equilibrium模型

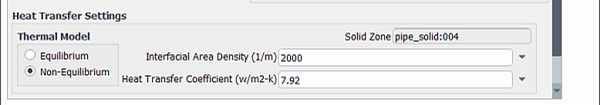

   Non-Equilibrium模型


五、计算结果对比:

     1. Equilibrium 模型:


   多孔区域的温度分布



   流体的温度分布


 2. Non-Equilibrium 模型:


   多孔介质的温度分布



   流体的温度分布
