多孔介质案例的Fluent全流程解析

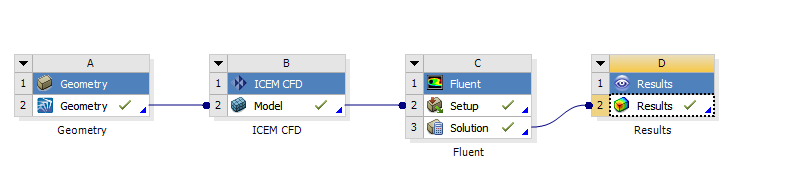

今天第一次尝试了CFD模拟的全流程操作:从几何创建-前处理-求解-后处理的整个过程。感觉过程没有想象中的那么复杂,但是对一些细小的设置问题还是比较困扰的,希望在今后的学习中加以强化。
在这里插入图片描述

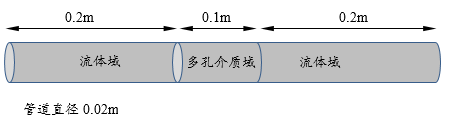

首先本算例是基于流沙老师的CFD之道的相关资料进行的,几何模型的参数如下所示,这是一个管道中央存在一小块多孔介质的直圆管:

在这里插入图片描述

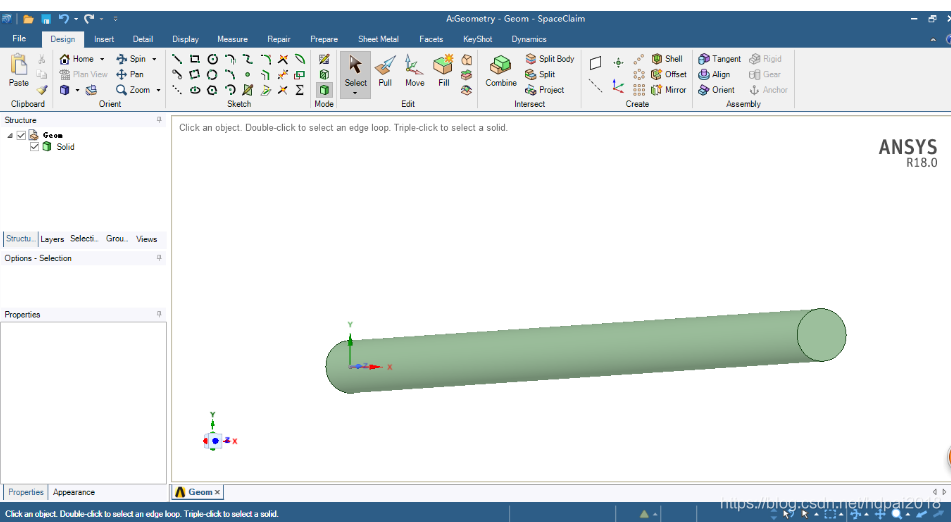

我用SCDM创建了该几何模型,SCDM的几何创建功能还是比较强大的,当然该几何也比较简单。

在这里插入图片描述

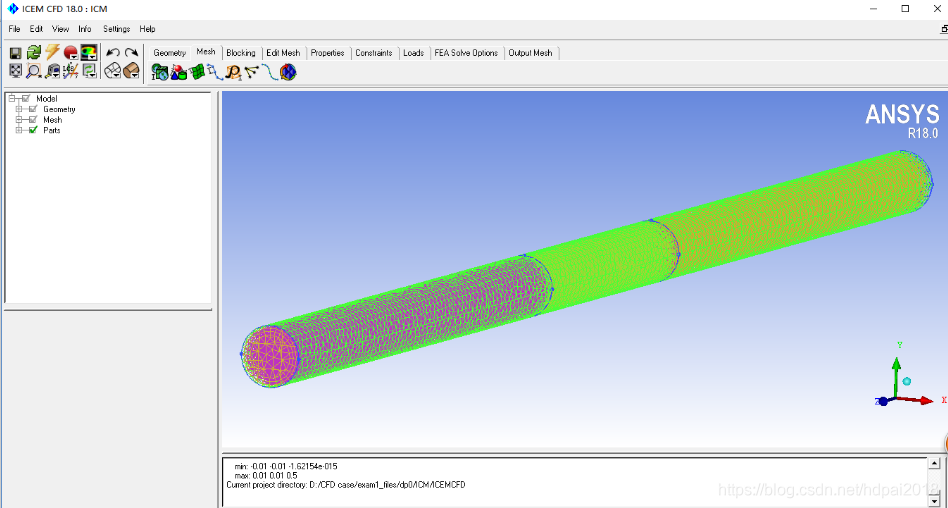

然后导入ICEM中进行前处理(ICEM支持的文件格式虽然多,但是有一些的文件导入后会发生错误,因此,我还是建议在workbench平台下进行集成操作,而且这样子的操作逻辑性也更好)

值得注意的是,在前处理过程中要进行一些边界、块的命名,因此要在该过程中创建一些面,以及对几何进行一些修复的操作,其大致的顺序为:读入几何文件-修复几何-创建点/线/面等操作-创建part以及创建body(其分别对应于fluent过程中的boundary以及cell zone的名字,还是非常重要的)-进行mesh操作(本次是进行了体网格的自动划分

对全局尺寸和part尺寸进行了设置,以实现边界层加密)(part中设置的一个口诀是对流体域的固体壁面进行设置,在本案例就是对wall进行了设置),最后输出网格(9万多网格)在这里插入图片描述


接下来导入FLUENT求解器,这一部分流沙的公众号写的已经很详细了,一步一步来就是了,特别注意的是要将porous两边的边界设置为interior边界,而且先计算了一种全流域的情况,再后设置porous zone以实现对比。

在这里插入图片描述


最后导入CFD-POST进行后处理,同样按照操作来进行
在这里插入图片描述

和流沙的结果大致相同,那么我认为我的第一次CFD全流程算例就算成功了~~
