Fluent Meshing图形操作技巧分享

本案例演示利用Fluent Meshing读入网格并对网格进行操纵处理过程。

案例目的:

  • 以Meshing模式启动Fluent
  • 读取及附加.msh网格文件
  • 使用不同的选项显示几何和网格
  • 理解几何显示及修改功能按钮

1 启动Fluent Meshing模式

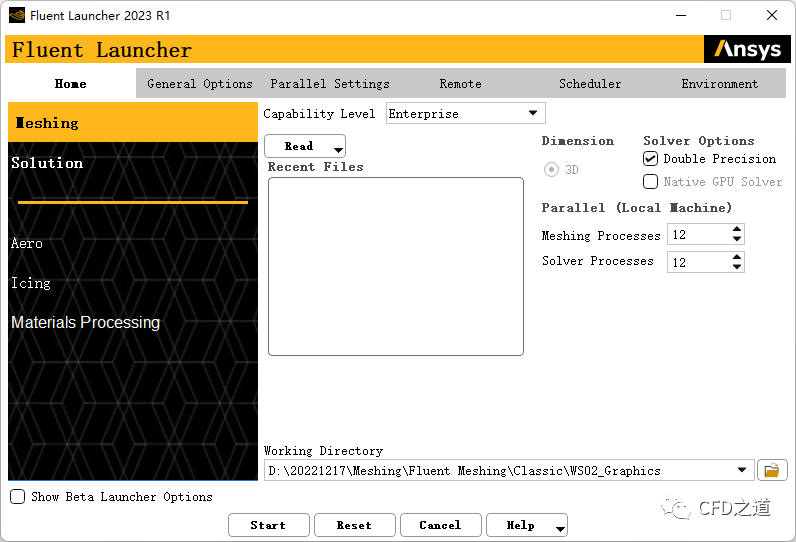

  • 启动Fluent Launcher,选择列表项Meshing,并设置Working Directory ,点击Start按钮进入Fluent Meshing模式

2 读取msh文件

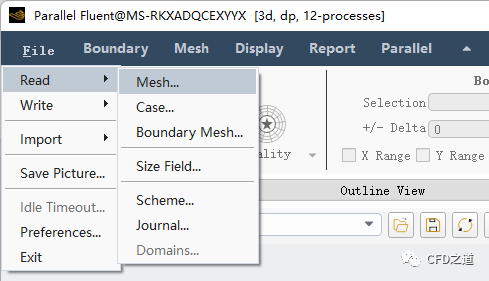

  • 利用菜单File → Read → Mesh…读取Rebreather_Part01.msh.gz

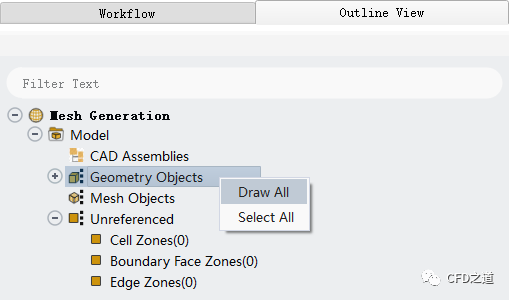

  • 右键选择模型树节点Geometry Objects,选择弹出菜单项Draw All 显示几何模型

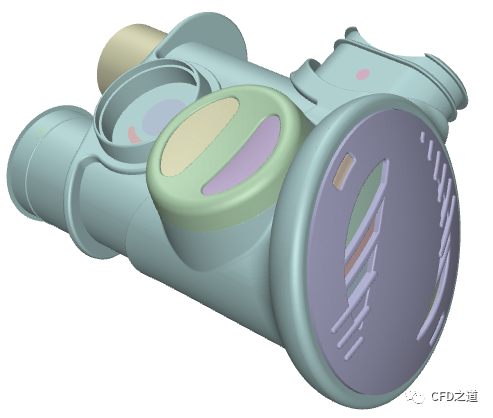

图形窗口中显示几何模型,如下图所示。



3 附加网格

Fluent Meshing可以在已有网格的基础上再添加新的网格文件。

  • 利用菜单File → Read → Mesh… 读取 Rebreather_Part02.msh.gz

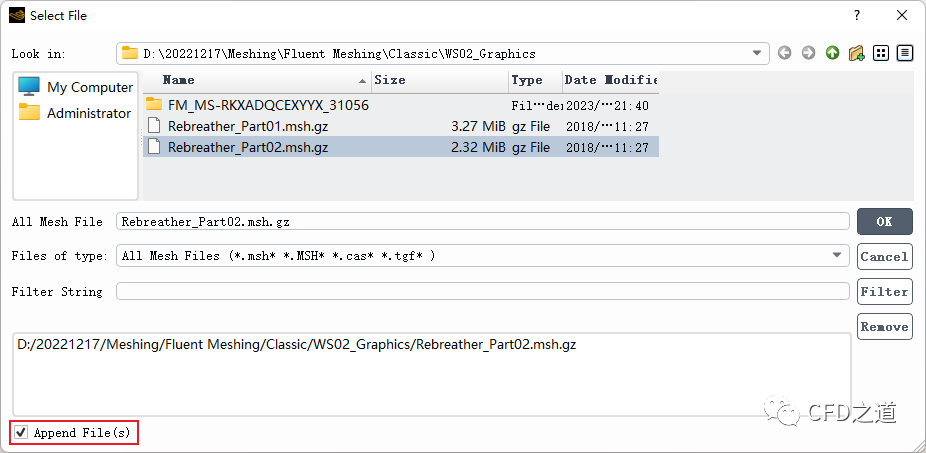

  • 文件选择对话框中,激活选项Append File(s)

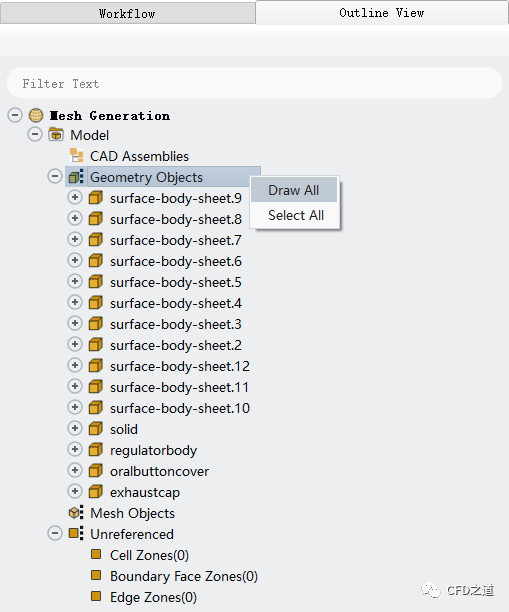

  • 右键选择模型树节点Geometry Objects,选择弹出菜单项Draw All

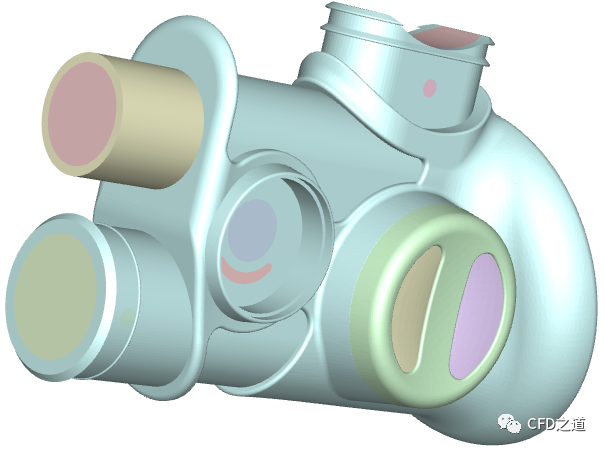

模型如图所示。


4 模型树操作

模型树节点主要通过右键菜单进行操作。

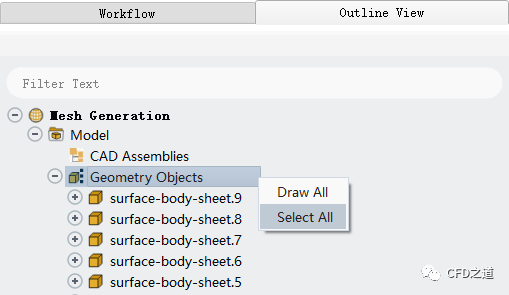

如右键选择模型树节点Geometry Objects,点击菜单项Select All 可以全选所有节点。


模型树的选择:

  • 鼠标单击:选择一个模型树节点
  • ctrl + 鼠标单击:选择多个不连续的模型树节点
  • shift+ 鼠标点击:选择多个连续模型树节点


利用模型树节点右键菜单中的Merge可合并多个部件,利用Rename/Change Properties… 可修改部件名称。

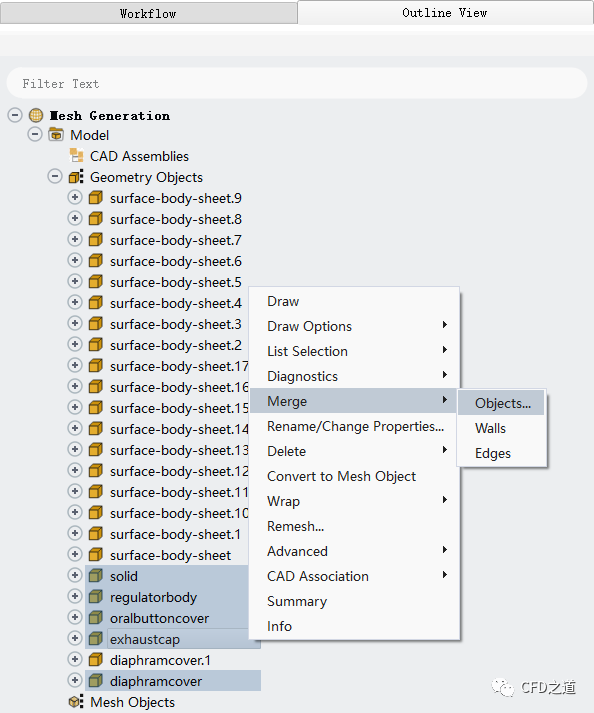

  • 如下图所示选择节点,点击鼠标右键,选择弹出菜单项Merge → Objects…


  • 弹出对话框中指定名称为body,点击按钮Merge合并对象

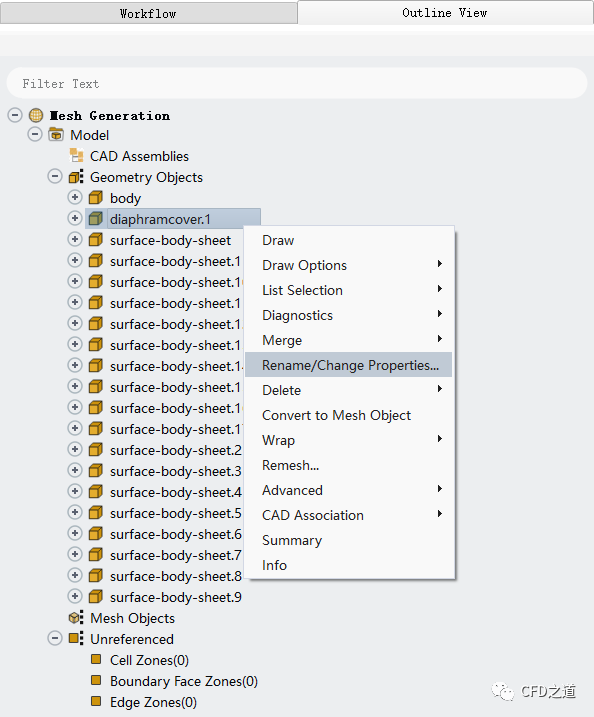

  • 鼠标右键选择模型树节点dispramcover.1,点击弹出菜单项rename/Change Properties…弹出设置对话框


  • 如下图所示修改部件名称为cover,激活选项Rename object zones,点击OK按钮修改名称

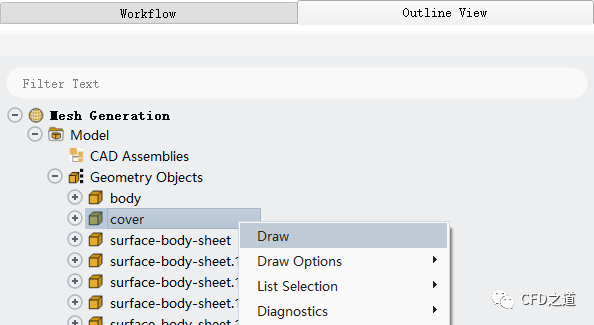

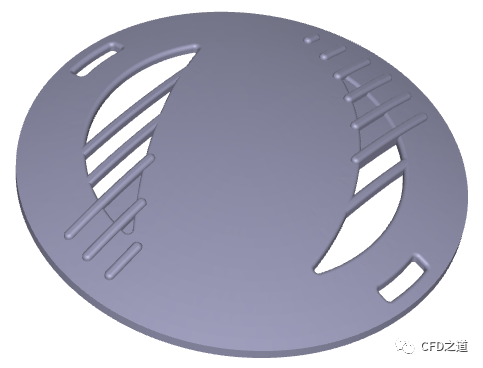

  • 鼠标右键选择模型树节点cover,点击弹出菜单项Draw显示部件


部件如下图所示。


5 剖面显示

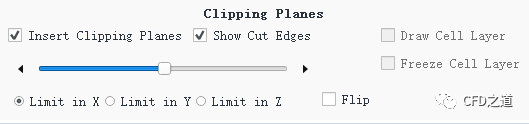

利用Ribbon工具栏中Clipping Planes下工具可剖开几何体进行查看。

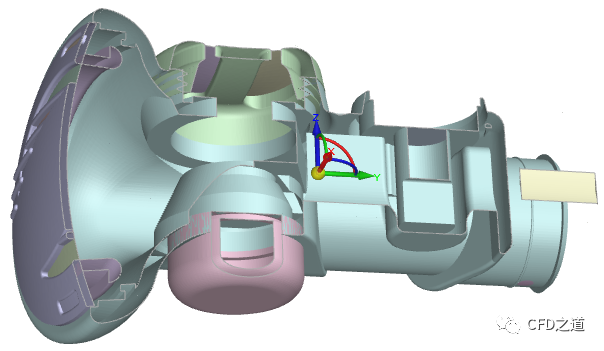

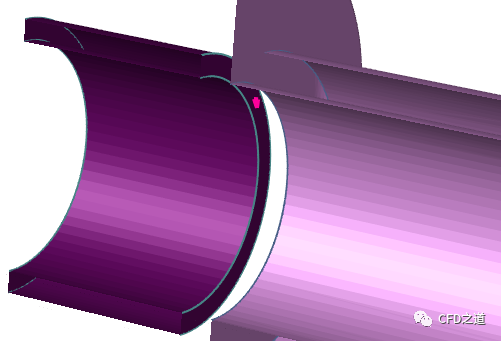

如下图为插入X切面后的几何显示。


6 图形按钮

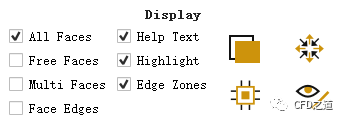

利用Ribbon工具栏中Display下工具可选择采用不同形式查看几何与网格。


All Faces:显示所有面

Free Faces:显示自由面

Multi Faces:显示多重面

Face Edges:显示边线


还可以根据需要选择透明显示、爆炸显示。

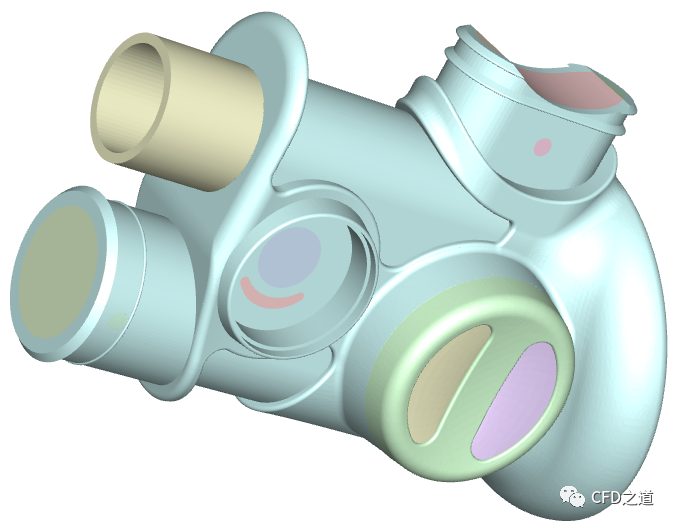

如下图所示采用透明显示。

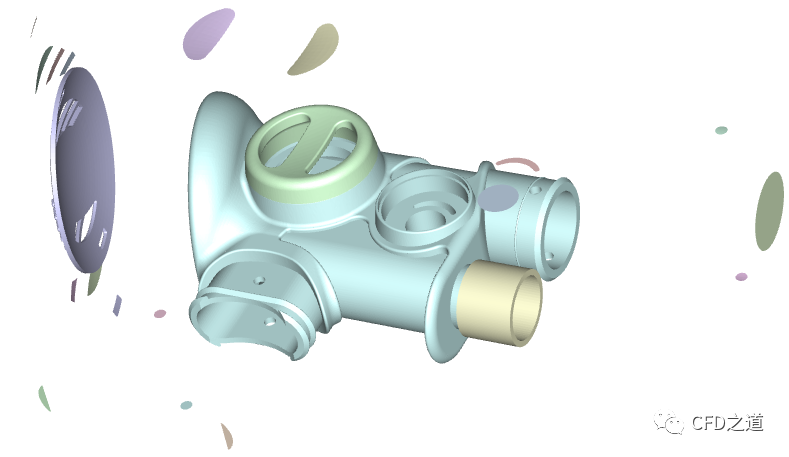

下图所示采用爆炸视图显示。


7 修补孔洞

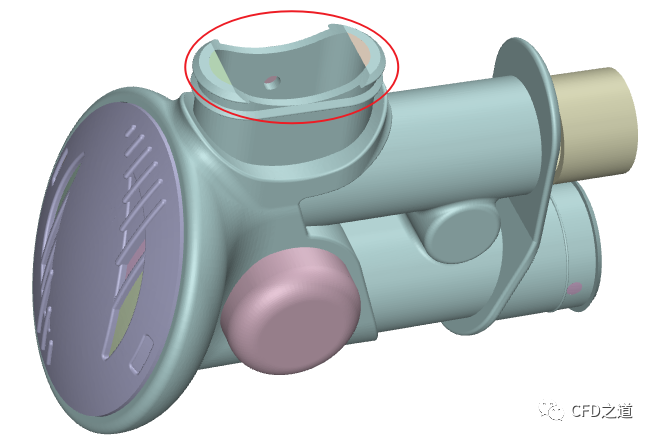

几何模型中存在孔洞,在创建流体计算域之前需要将孔洞堵上。如下图中框选位置的孔洞。



  • 选择工具栏按钮Loop Create Toolbar(或使用快捷键CTRL+ SHIFT+ l)


  • 如下图所示,利用鼠标右键选择模型节点


  • 选择工具栏按钮Create Patch或快捷键CTRL+K创建封闭区域

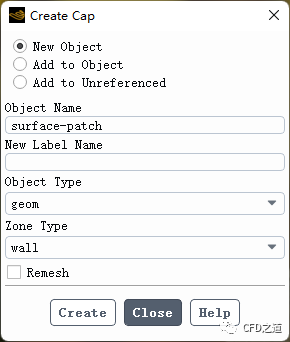

  • 弹出Create Cap对话框,如下图所示设置参数,点击按钮Create创建边界


边界创建完毕后如下图所示。

可看出该区域已经完全被封闭了。


8 利用投影封闭间隙

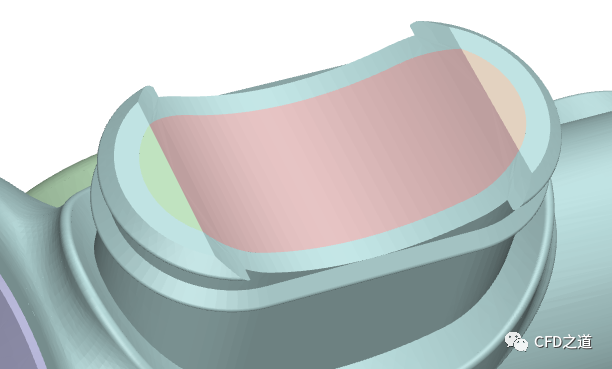

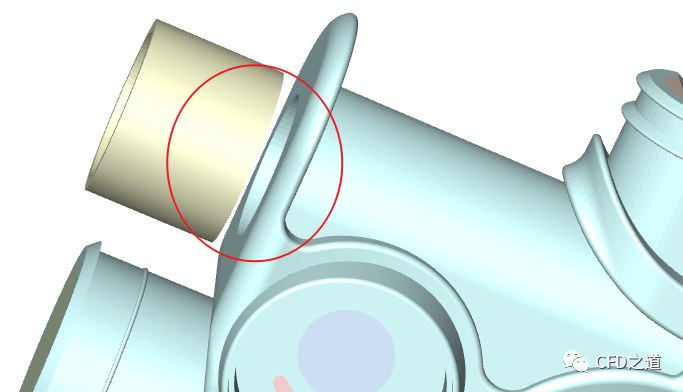

模型存在间隙,如下图所示。

此处可以利用Project的方式进行封闭。

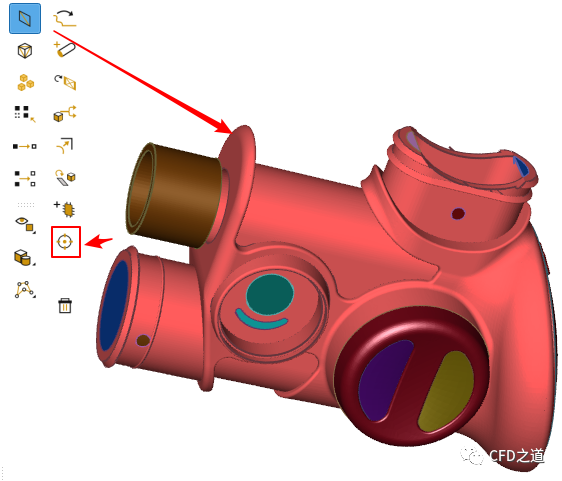

  • 选择欲投影的圆环面(利用Face Selection Filter或快捷键CTRL+F)

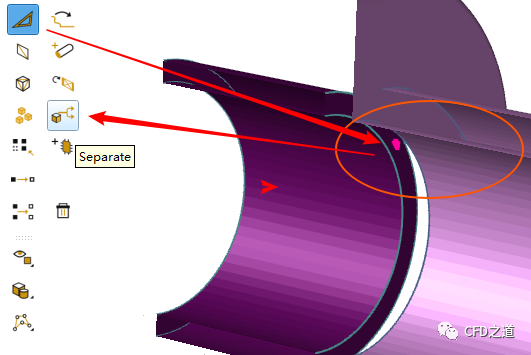

  • 点击工具栏按钮Separate分割面(或使用快捷键ctrl+shift +s)

注:此时可用快捷键CTRL+SHIFT+O改变区域颜色以方便查看。也可以利用快捷键CTRL+SHIFT+C以及CTRL+R以随机 颜色显示模型。


  • 鼠标右键选择要投影的几何区域(利用Zone Selection Filter),点击工具栏按钮Set将圆环面作为目标面(可使用快捷键CTRL+S)

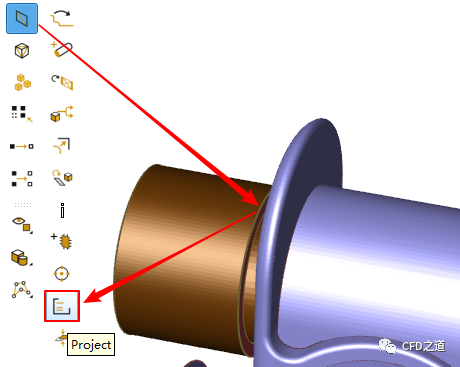

  • 选中前面分割出来的圆环面(利用Zone Selection Filter),点击工具栏按钮Project或使用快捷键CTRL+P投影面


最终形成的模型如下图所示。

可以看出模型缝隙已经被封闭。

9 封闭进出口面

模型存在流体计算域的进出口边界,在创建流体域之前需要创建patch将其封闭。

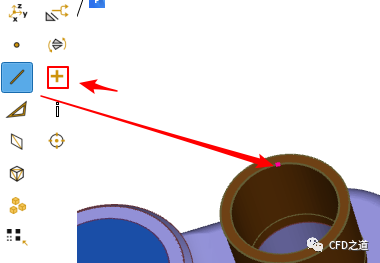

  • 选择边界上的一条边线(或使用快捷键CTRL+E)


  • 点击快捷键F5封闭进出口

可看出该出口已被封闭。


10 一些快捷键

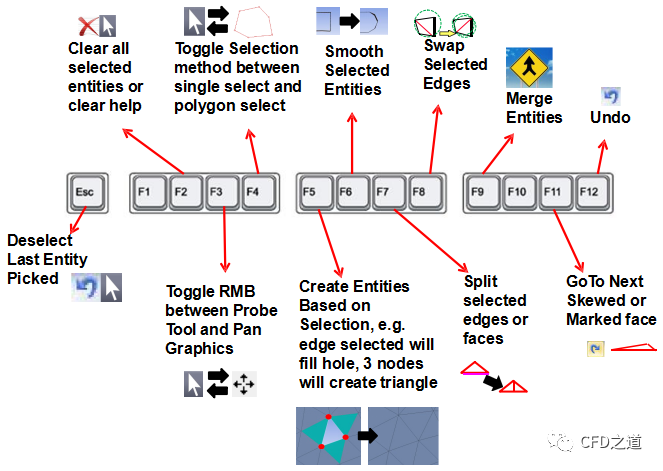

  • F1~F12快捷键

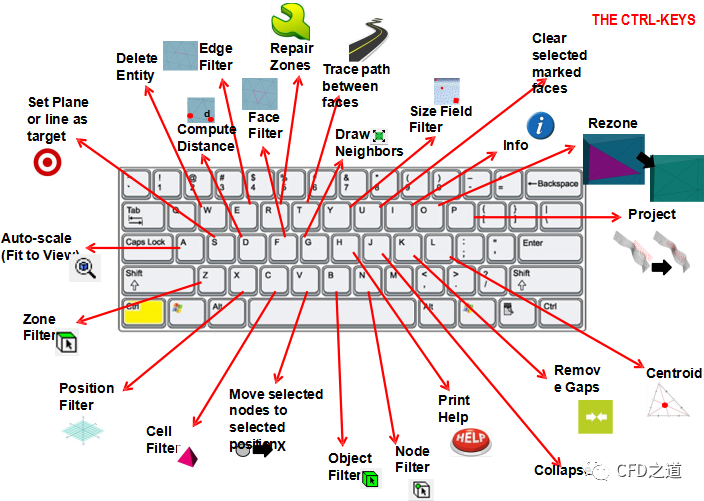

  • CTRL快捷键

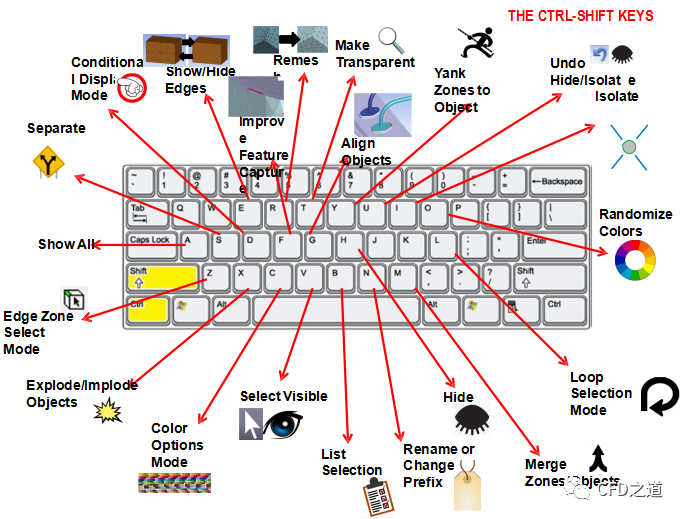

  • CTRL+SHIFT快捷键


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
