SCDM、Fluent Meshing与Fluent使用经验分享

1 SCDM

1.1 选中已经创建的组后右击隐藏时,会将整个模型都隐藏掉,如何解决?

解答:

检查软件版本,升级软件版本到2019R2或以上。

尝试删除相应的组并重新创建。因为如果创建“组”命令时,点选上的“线”对象,也会出现这种情况。

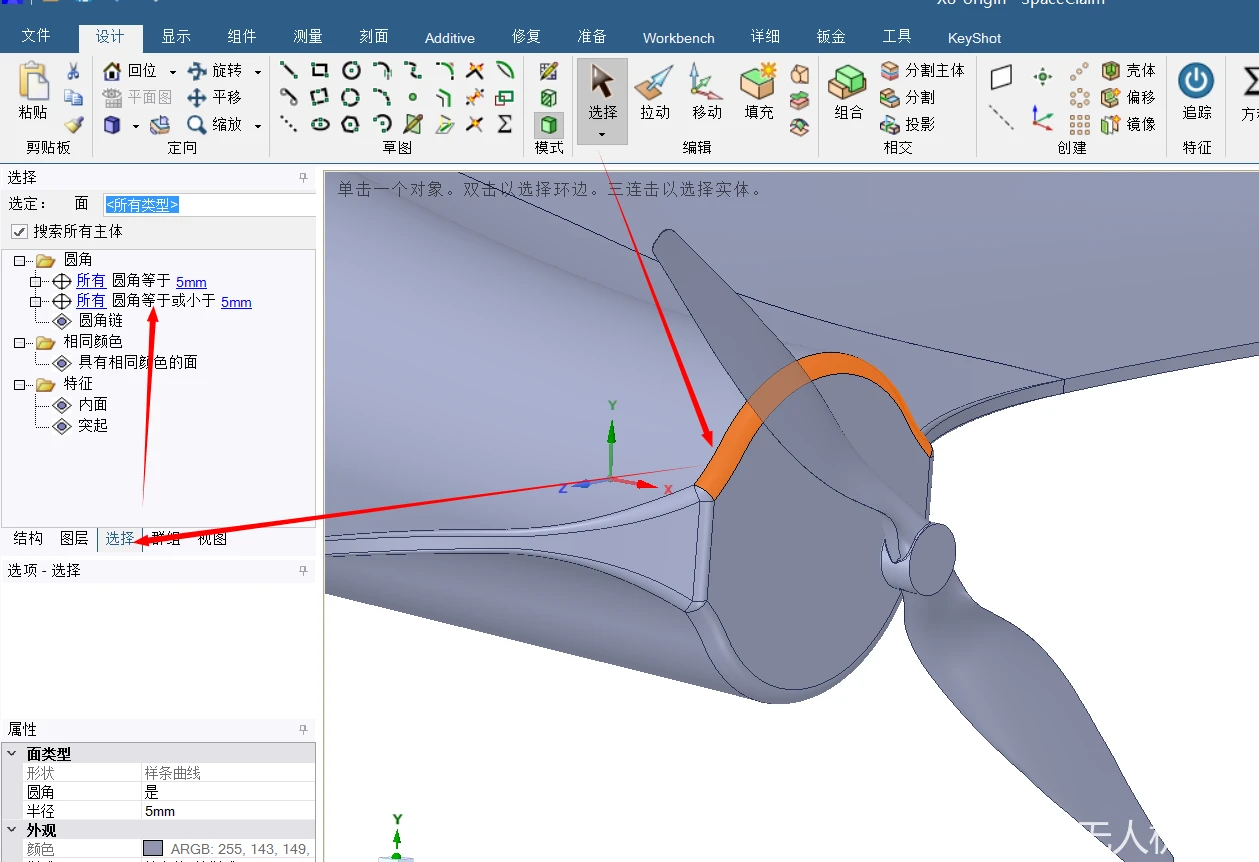

1.2 在前处理时,如果几何中存有大量圆角,如何批量去除?

在选择命令中,选中一个较大的倒圆角,然后在“选择”面板中点击“选择”,在结果窗口有一项“等于或小于圆半径”,选中,然后,点击“填充”命令,所有等于或小于选中圆角半径的倒圆角都被去除。

但是需要注意的是,如果圆角量比较多,建议操作前做好文件保存工作,以防软件卡死。


1.3 在创建外部旋转计算域时,如果壳命令所产生的计算域不是相对于模型转轴对称的,该如何处理?

解答:利用设计草图命令,绕着希望的转轴绘制圆,然后拉伸成实体,最后利用修剪命令创建围绕着模型的旋转计算域。

2 Fluent Meshing

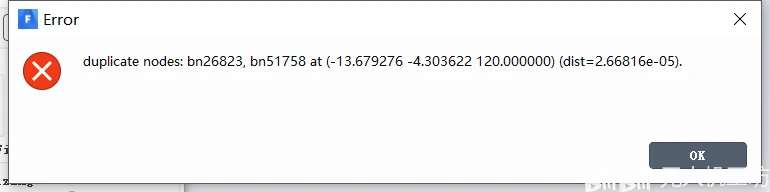

2.1 出现duplicate node 的错误


解答:有资料提供如下方法:

尝试合并这些节点,菜单栏boundary->merge boundary或者输入命令/boundary/merge-duplicates 。对于这个方法,在fluent 19R2版本中没找到相关命令,只找到了merge node命令,但是操作后并没有效果。

由于这个问题是在划分边界层网格的时候出现的,再次检查后发现边界层第一层网格高度设置数值偏小了三个数量级,调整为正确的数值后划分正常,没有报错。

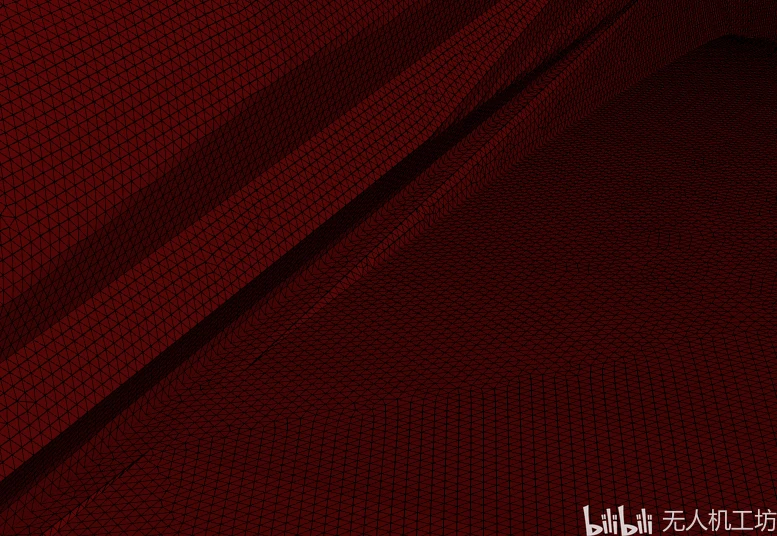

2.2 网格生成后出现如下折叠,翘曲的现象


解答:可以肯定是几何前处理的问题。一般是由于几何在导入到SCDM中格式转化导致的。这些异常曲面在SCDM里面很隐蔽,不仔细检查不容易识别。

2.3 multi face的问题,是不是只要有multi face就是面网格有问题?

解答:并不是。比如流固耦合计算时,会出现多重面。在summary下面可以看到多重边数量,但是当进入到诊断界面中时,如果是正确的多重面在MARK后则不会显现,数量会提示为0。因此还是要以诊断界面提示为准。

2.4 选中操作网格或者节点后,需要对其进行剖分操作,为什么软件的命令图标都是灰色不可用状态?

     解答:没有分析具体的原因,遇到这种情况,推荐用快捷键解决。如果觉得快捷键不熟练,可以先保存网格,关闭软件,再重新打开再导入网格,这个时候命令图标就好了。

3 Fluent

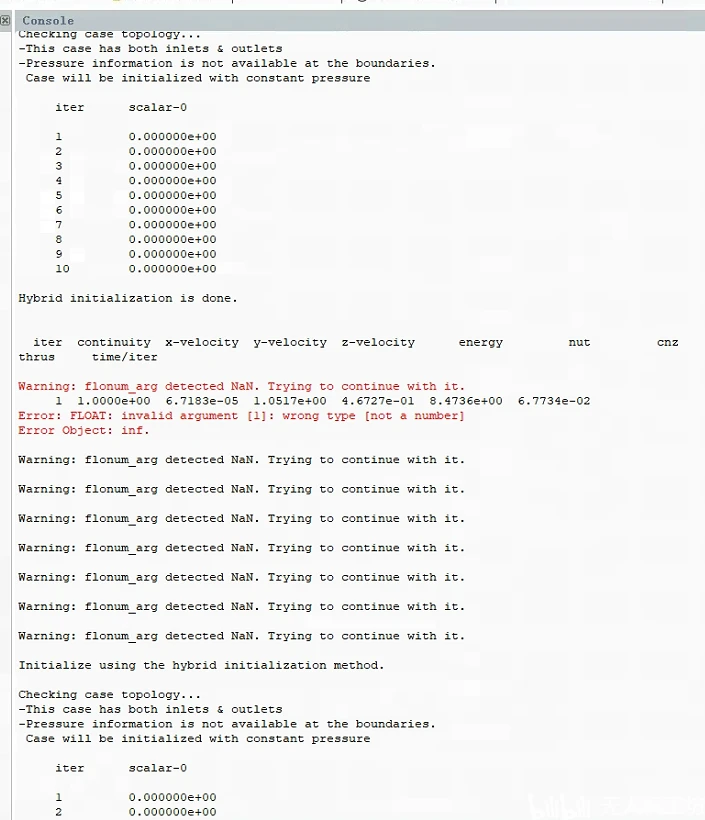

3.1 在航空外流场分析时,遇到“Warning: flonum_arg detected NaN”报错。


解答:检查边界条件和参考值设置,我这是因为来流设置为0,而气动力系数的求解需要除以速度,因此会报错。

3.2 在进行网格预览时,有的时候可能需要重置当前时间,该如何操作?

解答:在fluent的TUI界面,输入“rpsetvar 'flow-time 0”和“rpsetvar 'time-step 0”,命令,即可重置flow-time和time-step。

3.3 如何检测旋转部件上一点的压力?

解答:这个在几何创建的时候就要考虑。在几何创建的时候,将需要检测的点的地方单独创建为一个小面,网格划分的时候正常划分。在fluent中求解设置的时候,设置监测这个小面的压力。
