利用Shell conduction 得到更精确的热分析

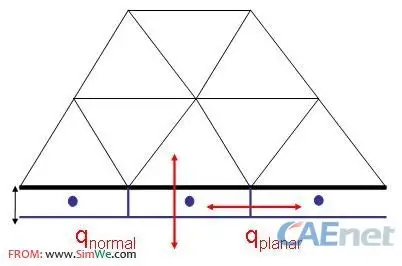

 在 Fluent中,如果外部没有solid domain,wall边界面只计算与wall垂直的热传递,而不考虑与wall平行方向的热传递。


 下面是一个例子:

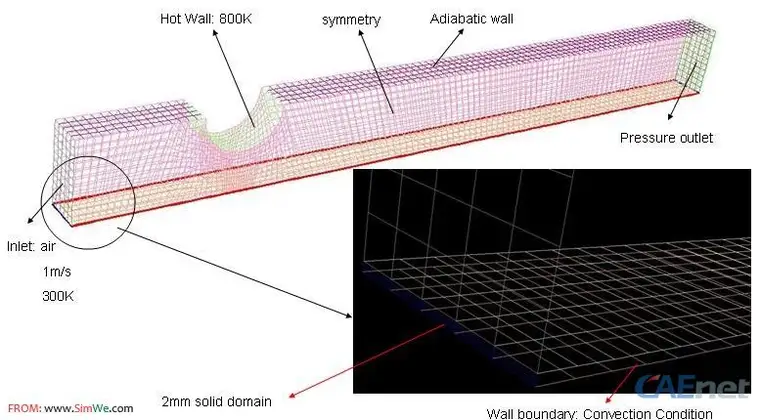

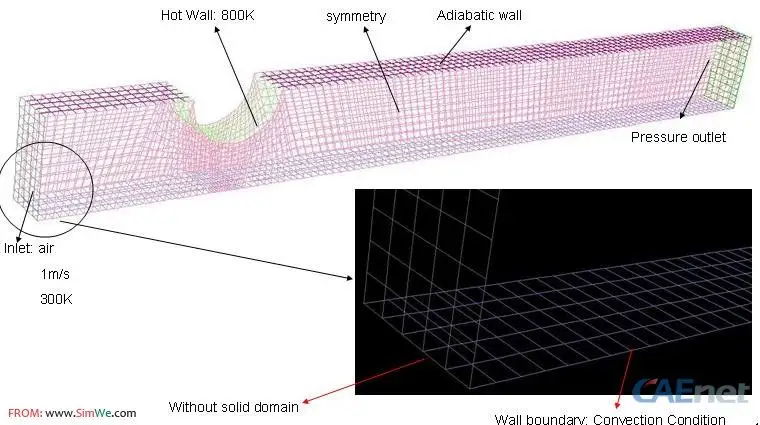

 左边是有solid domain,右边是无solid domain,中间凹口是一个高温面,下面的面为对流条件,其他面为绝热条件。采用DO辐射模型。

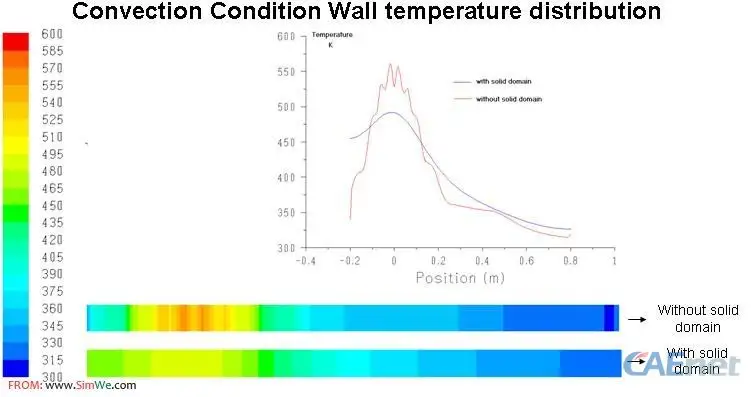

下面的面沿长度方向的温度分布,两者的区别很明显。

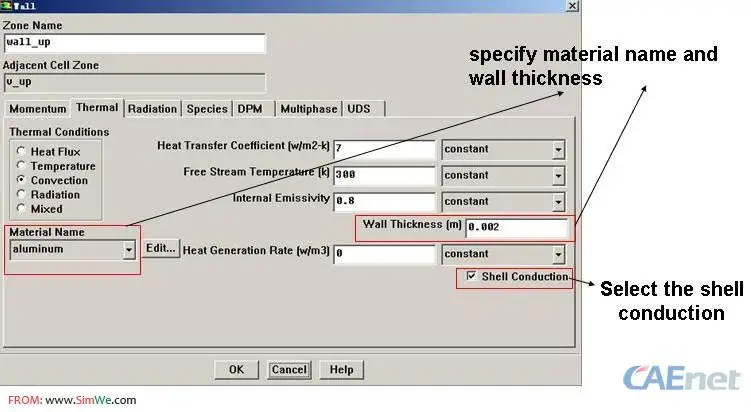

采用Shell conduction

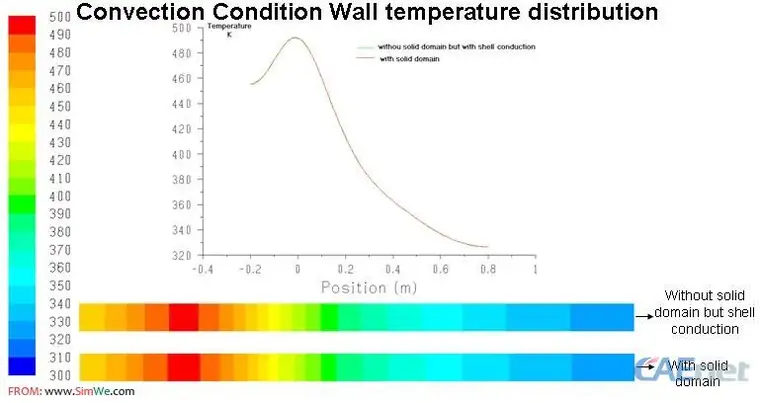

同样计算下面的面沿长度的温度分布:





两者几乎一摸一样。

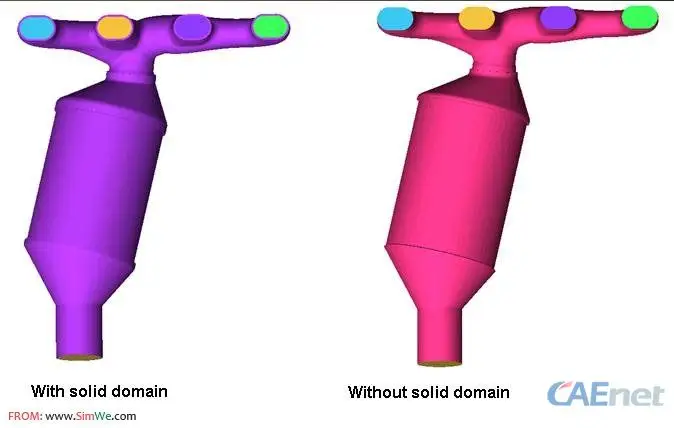

 这是实际一个产品,一般会省略外部的壳体solid domain,只作为wall来计算。% {, p5 b: ]4 l: M& S' c

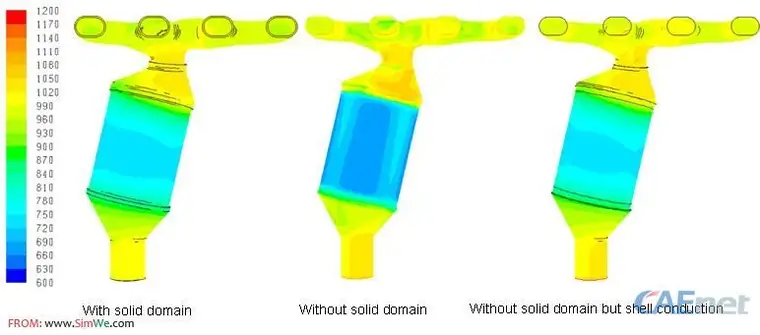

 这是计算结果:


 结果同样明显。


 使用shell conduction的限制


 Planar conduction model limitations :


 Only 3d configuration


 Only segregated solver


 No mesh adaption


 No Split or Merge of wall Shell


 Not possible with those models


 Multiphase : Mixture, VOF, Eulerian


 Reactive : non-premixed et partially-premixed


 Radiation : Wall Shell can’t be semi-transparent
