FLUENT视图精确旋转技巧：Camera Parameter的高级应用

不知道你有没有和我一样被CameraParameters窗口下的那个调整视图的小箭头（图一）给弄得抓狂过。不管怎么拖动，都很难把视图精确旋转90度。

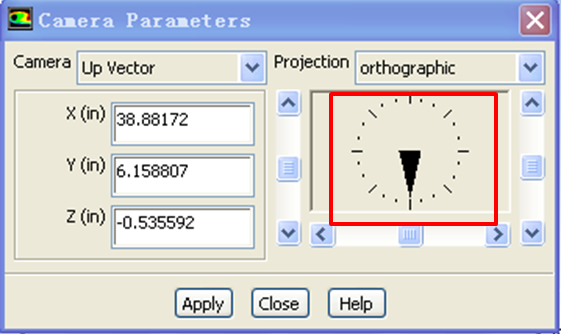

图一 Camera Parameters窗口

用小箭头调出来的视图往往不是整90度，总会有点儿偏斜（图二）。

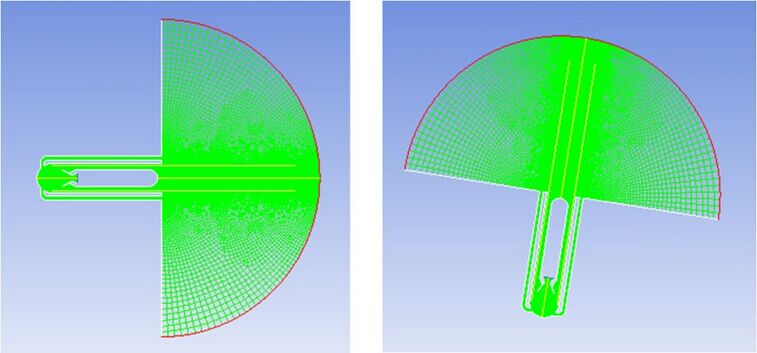

图二   原图                                                                                     用小箭头调整的视图

其实有更容易的方法来将视图精确旋转90度。如图三所示，在左侧的camera下拉菜单选择up vector,将x,y,z设置为（1，0，0），然后点击下面的Apply按钮。视图就会变成图四那样的完美90度旋转。

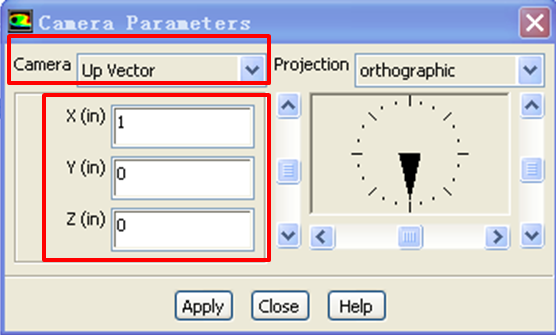

图三 精确逆时针旋转90度的设置方法

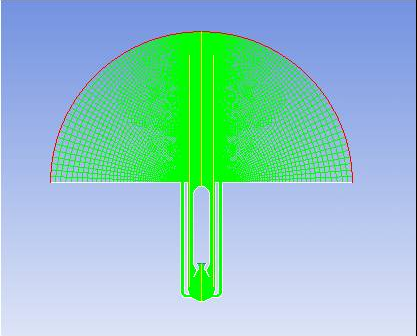

图四  精确逆时针旋转90度后的视图

其实FLUENT帮助文件里对camera下拉菜单里的四个选项（position, target, up vector,field）做了形象的说明，如图五所示，四个选项分别表示：

postion：camera放置位置

target: 镜头看向的位置

up vector: 从镜头看过去的朝上的方向

Field：画面视野范围（宽和高）

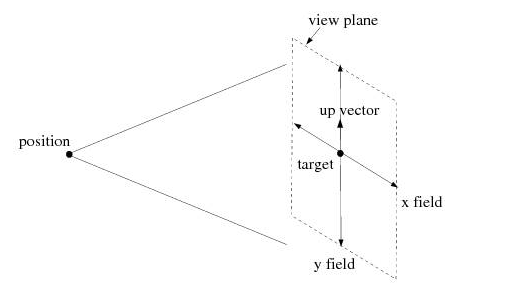

                   图五  position, target, up vector,field


所以，当upvector设置成（1，0，0）时，就是把原图的x轴正向设成了camera的朝上方向，就是将原图逆时针旋转90度的效果。同理，如果想把原图顺时针旋转90度，就可以将upvector设成（-1，0，0）。
