Fluent Meshing高级技巧:周期性界面的创建

写在前面

最近接触数值模拟计算,主要用到Fluent Meshing进行前处理、Fluent进行求解、CFD Post进行后处理,现在处于学习阶段,欢迎各位大佬一起交流讨论!

最近在进行周期性网格计算时,师兄给的建议是使用ICEM进行前处理,并绘制周期性网格,而后再进行后续计算处理等工作,然而,学习ICEM后发现其绘制网格程序较为复杂,且后续不利于优化平台的搭建,就想试试Fluent Meshing进行周期性网格绘制,到网上查阅资料五花八门,很多地方个人认为没有讲清楚,所以写下这篇博客,希望能够帮助到有需要的人。

正文开始

如下图所示,首先需在Space Claim软件中进行周期界面定义,这里就不再叙述Space Claim相关操作。

在这里插入图片描述


而后打开Fluent Meshing软件,在Watertight Geometry工作流中进行面网格与体网格的划分,依次完成Import Geometry、Add Local Sizing、Generate the Surface Mesh操作

在这里插入图片描述

再完成Generate the Surface Mesh操作后,如下图所示,右击“Generate the Surface Mesh”,在选项栏中选择“Insert Next Task→Set Up Periodic Boundaries”进入周期性设置界面。

在这里插入图片描述

在上文插入周期性设置工作流程后,其各选项功能如下图所示。

在这里插入图片描述

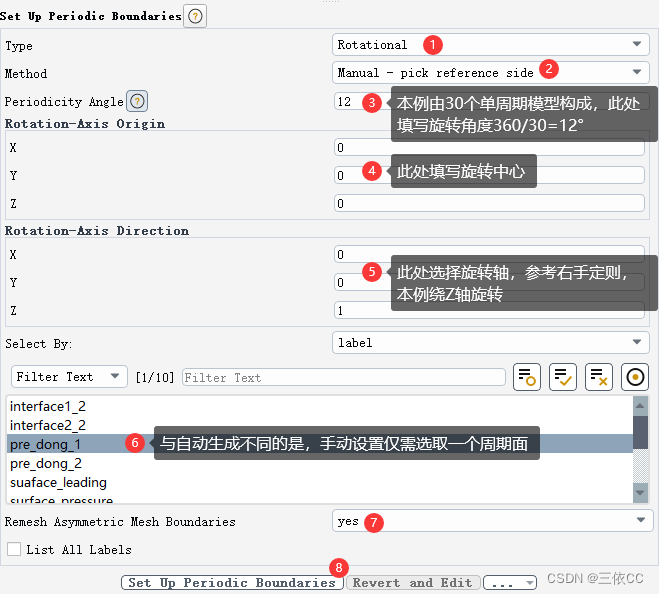

上图是自动进行周期面的设置,软件会帮助我们自动生成旋转中心及旋转角度,个人使用感觉较为鸡肋,多数情况需手动进行旋转中心、旋转轴、旋转角度的设置,如下图所示,与自动生成不同的地方在于,手动设置仅需选取一个周期面。

在这里插入图片描述

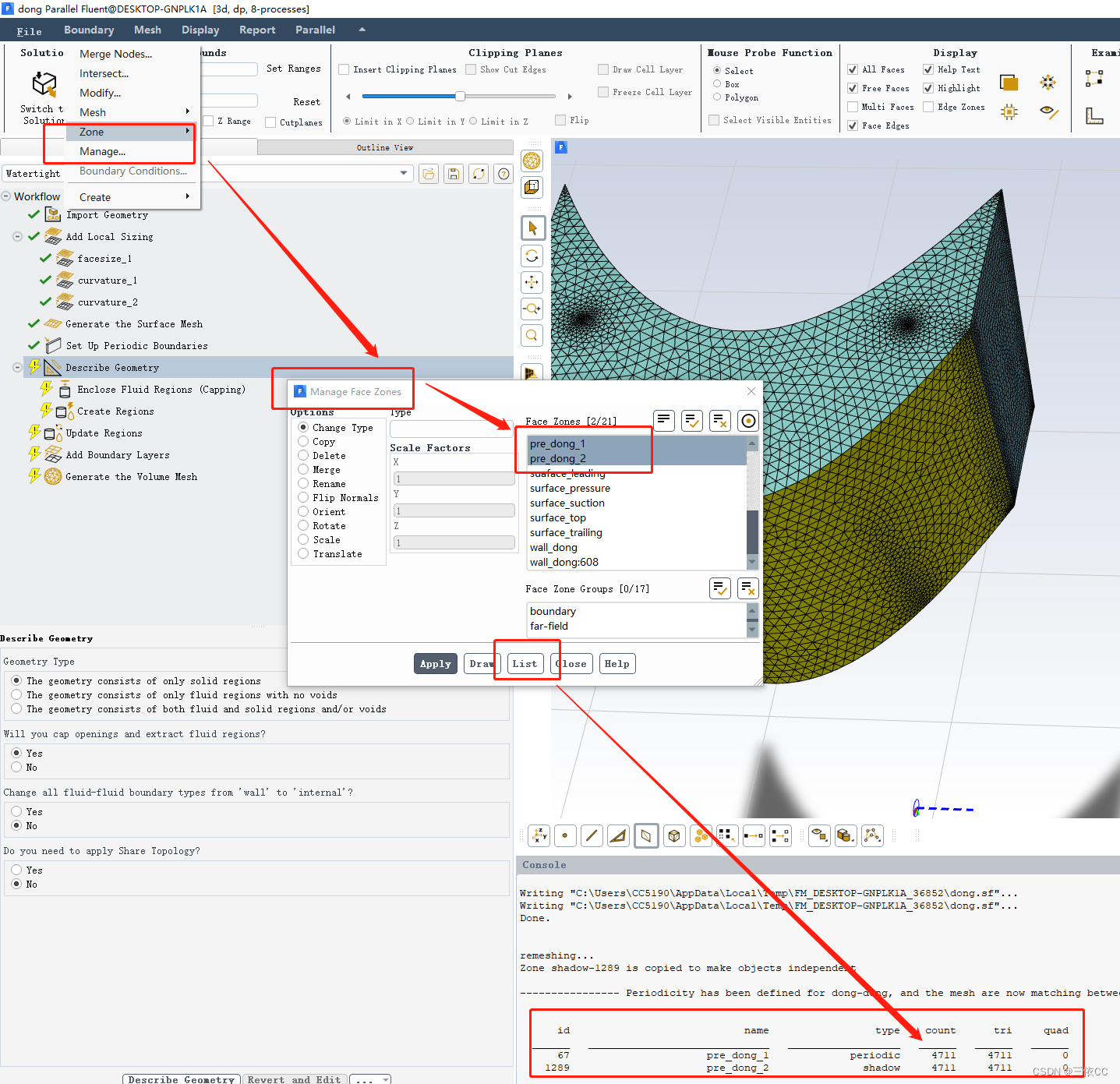

如下图所示,在生成周期面后,可在菜单栏选择Manage,查看周期面网格数量是否相同,进行周期面是否创建成果的简单性验证。

在这里插入图片描述

此即完成了周期面的创建工作,而后继续进行下面操作,按照Fluent Meshing流程走即可。

在这里插入图片描述

生成体网格后即可切换到Solution模式进行计算,需要注意的是,某些监测的数据结果为周期分之一,例如此例模型周期为30,后续若监测它的力矩,则完整模型的结果等于30*周期网格监测结果。
