1 前言
在后处理工作中,我们经常会创建一些面来观察该面上的物理量分布或者读取该面的物理量报表。倘若我们只关心某些局部的物理量,这时候就可以通过创建局部面来实现。

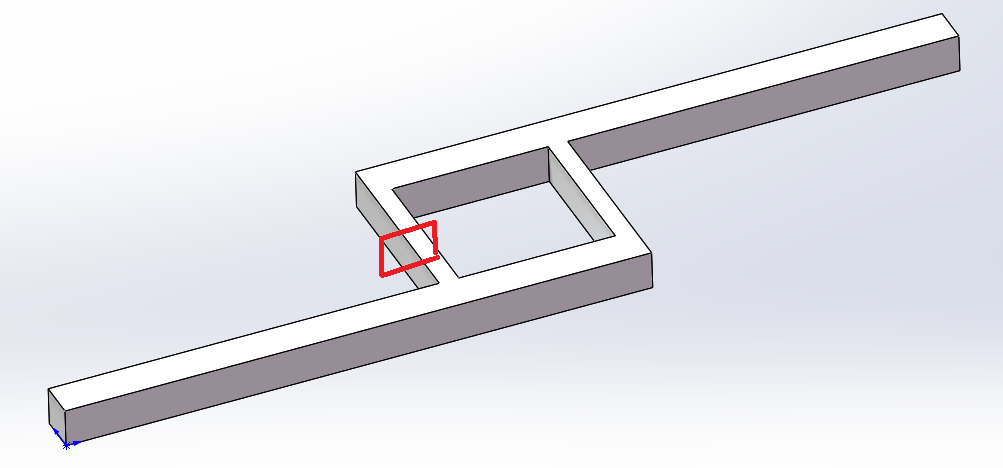

比如以下的流道结构,我们若要读取中间两个分支的具体流量值,可以在建模的时候就在分支上创建面,该面的边界条件类型定义为interior,后处理时针对该interior面读取物理量,此时将有两个计算域,这种方法有点麻烦;另一种方法是通过创建局部面,不对建模、计算域有任何影响,本案例我们演示一下。
2 网格与求解设置

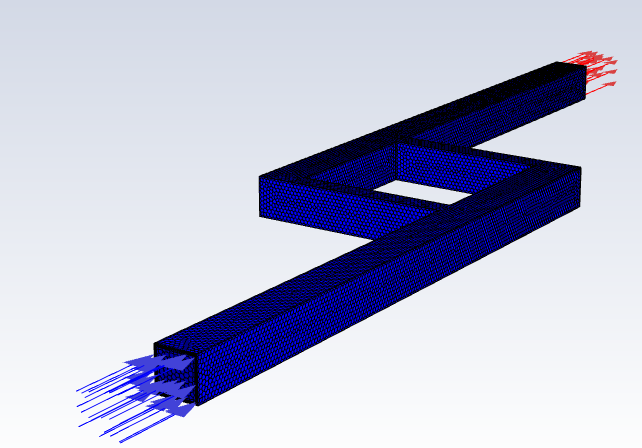

还是采用上述的模型,划分多面体网格,一端设置为速度入口,速度8m/s,另一端设置为压力出口,表压为0Pa。
其余设置均采用默认即可,不作冗述。
稳态求解。
3 计算结果与处理

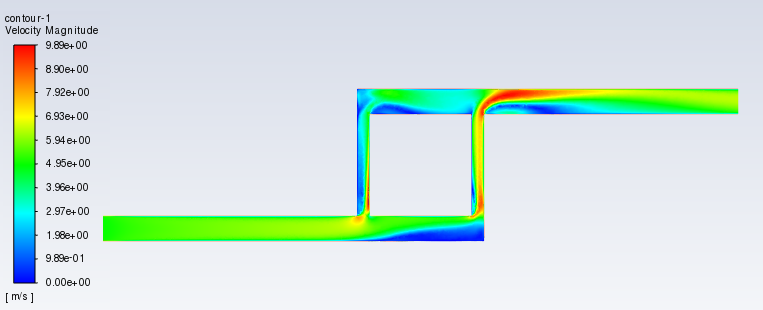

我们先看一下中心截面上的速度分布。
假设我们现在想知道两个支管各自的流量是多少,采用上述的创建局部面的方法来实现。步骤如下:

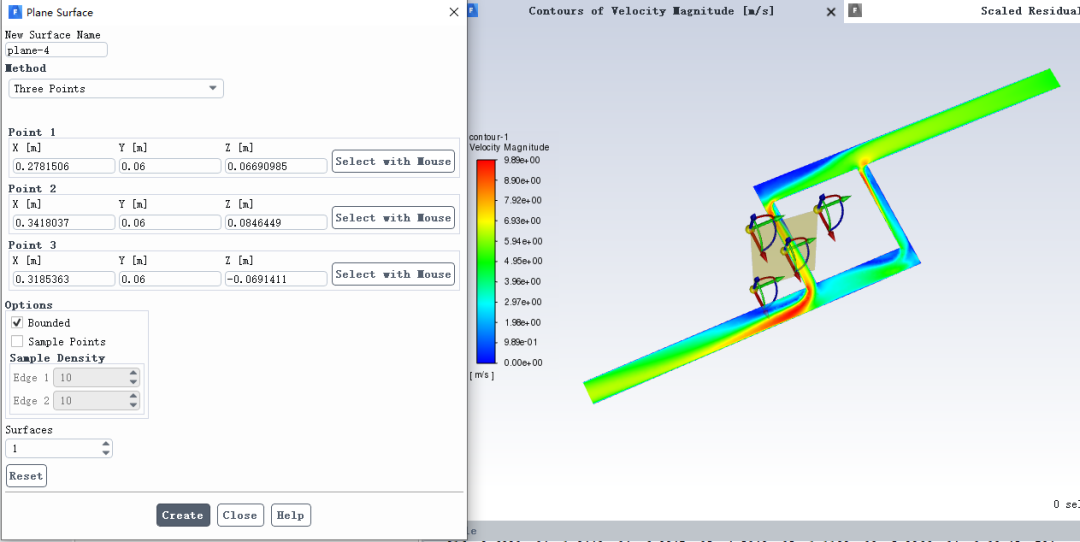

首先,进入plane创建界面,我们选择三点创建方式,此时出现以下的初始面,面上共有四个坐标原点,面角的三个用于调节面的形状,面心的用于调节面(心)的位置。每个坐标原点都可以分别实现三个方向的移动和旋转,鼠标放在你想要调节的轴上,就会显示一条绿色的虚线表示选定该方向。
通过调整面的形状和位置,我们将面放在可以切割第一个支管的位置上,注意到我们创建的面并不是和支管的截面一样,更像一个切割片而已。此时我们要勾选上bounded,该选项表示创建的面是有界的,也就是面的形状被所示的几个坐标原点限制了边界,反之表示面是**的,此时可能会延申涉及到计算域的其他局部。
我们分别对勾选bounded的面(plane-4)和未勾选bounded的面(plane-5)进行流量报表,结果如下,可以看出两个面的结果是不一致的,未勾选bounded的面将另一个支管也切割了,因此读取的报表是两个支管的值,流量和入口是一样的。
我们再创建一个bounded面,读取流量值,即另一个分支的流量,与之前的bounded面流量之和刚好等于入口的流量。
