在SolidWorks软件中对三维实体模型进行缩放可以通过缩放比例功能来实现。缩放比例特征可以点击 【插入】 > 【特征】 > 【缩放比例】执行该命令,该命令主要分为统一比例缩放和非统一比例缩放,三维实体模型可以关于其重心和原点以及参考坐标系进行缩放。
1.统一比例缩放

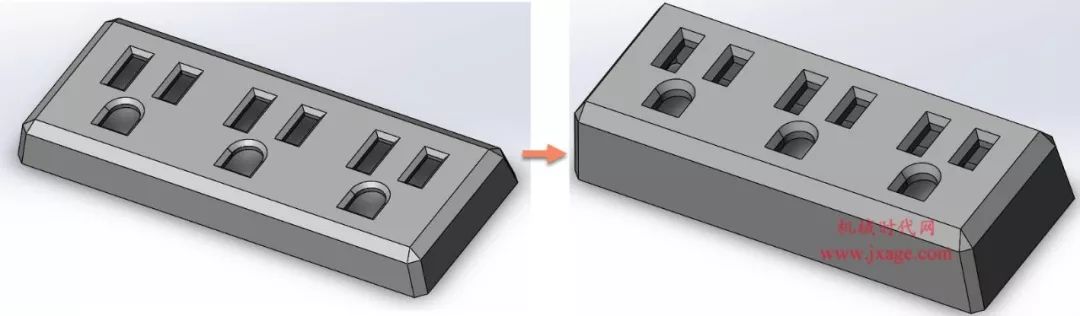

在默认情况下,实体模型会以其重心为参考进行均匀缩放。此时,模型的重心点将被固定,模型将根据指定的值缩小或者放大。
2.非统一比例缩放
在这种方法中,可以在模型的X,Y和Z方向应用不同的比例值。例如,仅在Y方向上按照下面的比例进行缩放。
可以看到模型在Y轴方向的尺寸增加了2倍。

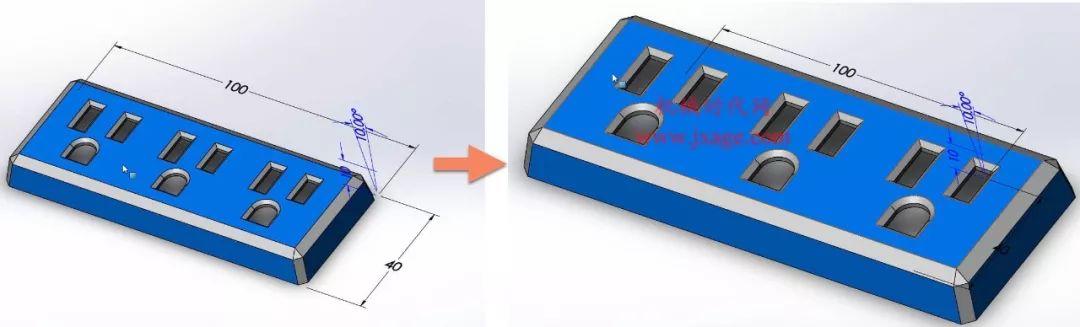

值得注意的是使用SolidWorks 的缩放比例功能时,实体模型在放大或者缩小的同时,模型的尺寸值保持原样。下图所示的是模型缩放前后的尺寸,可以看到模型的尺寸值及其位置保持原样。
3.缩放实体和尺寸
如果我们需要在缩放实体的同时对模型的尺寸值也进行缩放,则需要利用配置和设计表功能。下面简单介绍缩放方法:
1.点击【插入】 >【表格】 > 【设计表】,从而插入设计表。
2.默认所有的设置,然后单击绿色勾号。
3.将弹出一个“尺寸”窗口,其中列出了模型中使用的所有尺寸,全部选中并单击确定,从而将所有尺寸值导入到设计表中。
4.编辑设计表。
5.通过将其名称添加到默认配置下的行来创建新配置。
6.使用Excel功能并将默认配置尺寸值乘以2。
7.在关闭设计表后,将在配置选项卡下显示新配置。
这样我们就会得到两种配置。一个具有默认大小,另一个是默认配置的统一缩放版本。在这种情况下,不仅实体被放大,模型的所有尺寸也跟着放大。
