Solidworks高效使用技巧集

1.单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

2. 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

3.您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

4. 您可以按住 CTRL 键并且拖动一个参考基准面来快速地**出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

5. 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

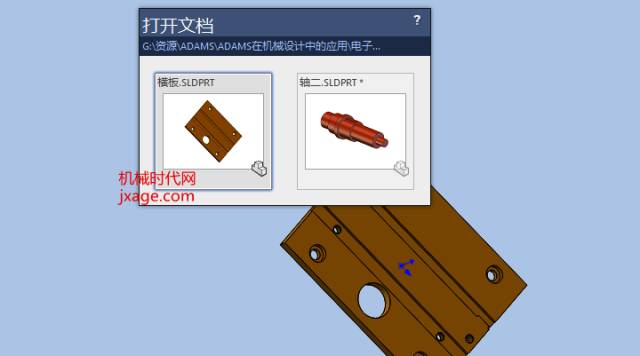

6. 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

7. 使用方向键可以旋转模型。按 CTRL 键加上方向键可以移动模型。按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

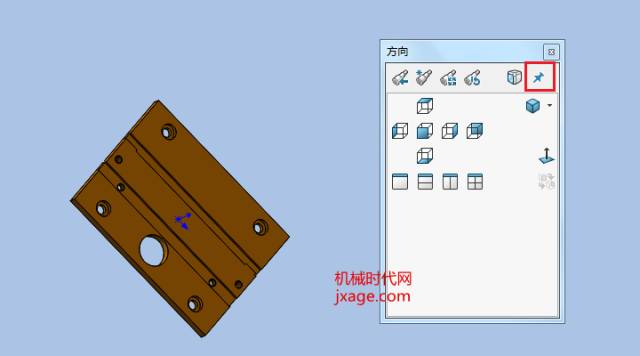

8. 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

9. 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。

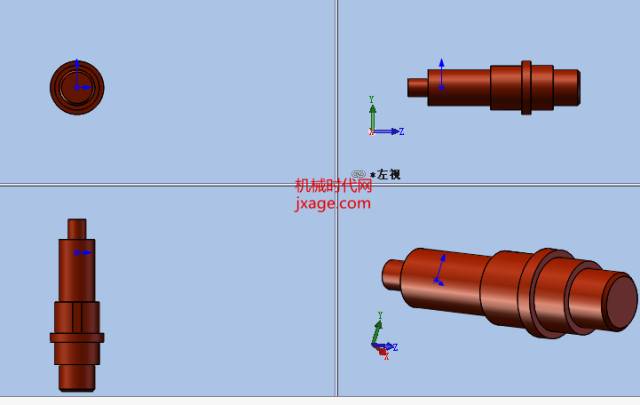

10. 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
