Solidworks装配技巧：高效组装与调试

阅读数 106

著作权

本文将继续给读者介绍装配体对象AssemblyDoc中的方法--添加装配。如下图所示，本文我们将给转轴添加3个配合关系，分别为轴重合，距离配合以及角度配合。


在AssemblyDoc中，存在AddMate5的方法，用于部件的装配操作，方法详情：

Mate2 SwMate = AssemblyDoc.instance.AddMate5(MateTypeFromEnum, AlignFromEnum, Flip, Distance, DistanceAbsUpperLimit, DistanceAbsLowerLimit, GearRatioNumerator, GearRatioDenominator, Angle, AngleAbsUpperLimit, AngleAbsLowerLimit, ForPositioningOnly, LockRotation, WidthMateOption, ErrorStatus)

该方法中有很多的参数，详情如下

参数MateTypeFromEnum：

该参数为装配类型的枚举swMateType_e，例如距离配合重合配合等，其成员如下：


参数AlignFromEnum：

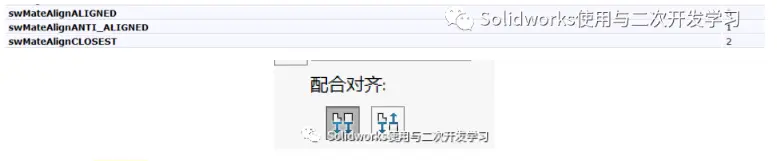

该参数为对齐类型的枚举swMateAlign_e，主要成员如下，其作用即为操作中的【配合对齐】选择项


参数Flip：

该参数仅在距离装配时有效，其作用即为操作中的【反转尺寸】选择项


参数Distance，DistanceAbsUpperLimit，DistanceAbsLowerLimit：

此3个参数都与距离相关的配合有关。

当为固定距离配合时，该三个参数的取值相同。

当为距离范围配合时，DistanceAbsUpperLimit，DistanceAbsLowerLimit分别代表上下限值。

参数GearRatioNumerator ，GearRatioDenominator用于齿轮配合时有效。

参数Angle，AngleAbsLowerLimit，AngleAbsLowerLimit ：

此3个参数都与角度相关的配合有关，用法同距离。

当为固定角度配合时，该三个参数的取值相同。

当为角度范围配合时，AngleAbsUpperLimit，AngleAbsLowerLimit分别代表上下限值。

参数ForPositioningOnly ：

是否仅用于定位

参数LockRotation ：

是否锁定旋转

参数WidthMateOption：

宽度配合的附加选项，仅宽度配合时有效

参数ErrorStatus

返回执行结果

操作分析：

1.同时选中需要进行配合的基准。

2.添加需要的配合。

代码实例

public static void AddMate(SldWorks swApp, ModelDoc2 Doc, string newpartpath)
{
            #region 添加部件
            swApp.OpenDoc(newpartpath, 1);
            ((AssemblyDoc)Doc).AddComponent5(newpartpath, 0, "", false, "", 0, 0.3, 0);
            swApp.CloseDoc(newpartpath);
            #endregion

            Component2 BaseComp = ((AssemblyDoc)Doc).GetComponentByName("底座-1");
            Component2 RoateComp = ((AssemblyDoc)Doc).GetComponentByName("转轴-1");

            int err = 0;
            #region 轴装配
            Feature BaseAxi = BaseComp.FeatureByName("基准轴1");
            Feature RoateAxi = RoateComp.FeatureByName("转轴中心轴");
            BaseAxi.Select(false);
            RoateAxi.Select(true);
            ((AssemblyDoc)Doc).AddMate5((int)swMateType_e.swMateCOINCIDENT, (int)swMateAlign_e.swMateAlignALIGNED,false,0,0,0,0,0,0,0,0,false,false,0,out err);
            #endregion

            #region 底面装配距离
            Feature BaseBp = BaseComp.FeatureByName("Top");
            Feature RoateBp = RoateComp.FeatureByName("Top");
            BaseBp.Select(false);
            RoateBp.Select(true);
            ((AssemblyDoc)Doc).AddMate5((int)swMateType_e.swMateDISTANCE, (int)swMateAlign_e.swMateAlignALIGNED, false, 10/1000.0, 10 / 1000.0, 10 / 1000.0, 0, 0, 0, 0, 0, false, false, 0, out err);
            #endregion

            #region 方位装配
            Feature BaseOir = BaseComp.FeatureByName("Right");
            Feature RoateOir = RoateComp.FeatureByName("Right");
            BaseOir.Select(false);
            RoateOir.Select(true);
            ((AssemblyDoc)Doc).AddMate5((int)swMateType_e.swMateANGLE, (int)swMateAlign_e.swMateAlignALIGNED, false,0, 0, 0, 0, 0, (30/180.0)*Math.PI, (30 / 180.0) * Math.PI, (30 / 180.0) * Math.PI, false, false, 0, out err);
            #endregion

            Doc.EditRebuild3();
}

从上面我们可以看到，无论操作哪种配合关系，都使用AddMate5方法进行配合的添加，其中的参数有很多，但只有部分参数与我们需要建立的配合有关。

在目前最新的Soldiworks版本中，官方又提供了更新的添加装配的方法,各类配合会有自己的MateData，即配合数据，然后通过该统一的方法进行调用，在后续的章节中，还会给大家进一步讲解该方法的使用。

AssemblyDoc.CreateMate(MateData)

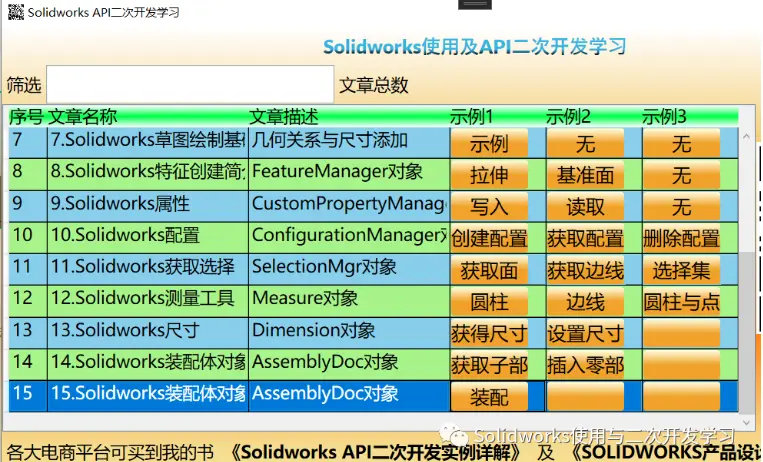

如下图为本文的示例程序，源码可上我的Github下载。操作步骤可见文章《公众号源码Github分享库》 ， 实例序号15
