CATIA零件设计倒角技巧



倒角命令,相对于倒圆角命令而言,简化了很多。原因是倒角的截面一定是直线,而非弧线,这就不涉及各种的二次曲线定义。单击倒角命令,弹出倒角定义对话框。


1 模式:可以选择长度/角度组合,也可以选择长度/长度组合

2 长度1:输入长度1的数值

3 角度/长度2:根据模式不同,显示的数值不同

4 要倒角的对象:这里可以选择直线,也可以选择面

5 拓展:可以是相切/最小

6 反转:指的是倒角的方向

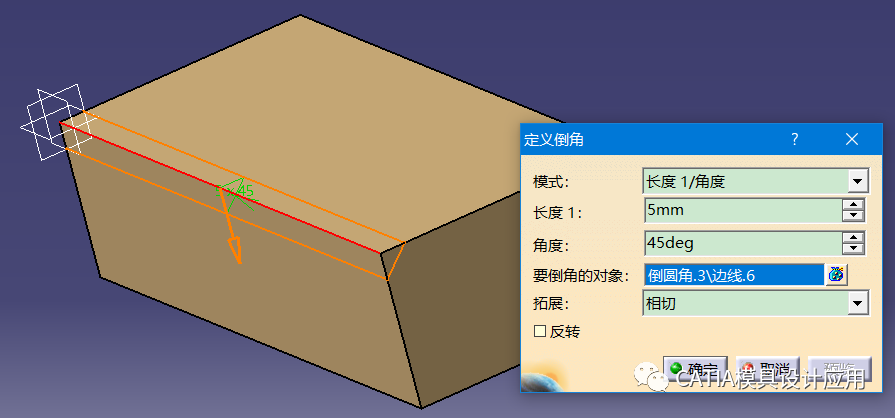

下图输入长度1为5mm,角度为45°,是一种非常常见的使用方式。



下图分别定义长度1和2为5mm和30mm


单击三维图形中的箭头,或者单击反转,都可以实现效果的切换,下图切换时发现高度不足30mm,就降低了高度为25mm。


这就是倒角的基本操作。下图是可以选择面,对面的边界进行倒角操作。既可以选择一个面,也可以选择多个面。


选择三个相邻面,效果图如下


可见,凡是面的锐边界,都被倒角了。

倒角常见的错误:

1 倒角的长度,超过几何图形可以容纳的长度,比如一个边长为10mm的正方体,你非要给倒角15×45°,这就是在难为软件

2 倒角方向不好控制,选择多个输入的时候,若选择非对称的45°倒角,可能结果就不是你想要的了,建议考虑逐个操作,别混在一起。
