在CATIA三维软件使用过程中，凸台和倒圆角命令是使用相当频繁的，所以在这里我们优先对这部分进行讲解。
一、凸台命令的使用
1、打开CATIA软件，选择零件设计模块，对模块零部件进行命名，如图所示，点击确定进入到操作界面。
2、进入到操作界面，我们可以看到凸台命令，如图所示。如果操作界面没有，我们可以点击菜单栏里的视图，然后选择工具栏，在工具栏弹出的对话框里选择，基于草图的特征，这时候就会被打上√，成为选中状态，呈现在操作界面上。

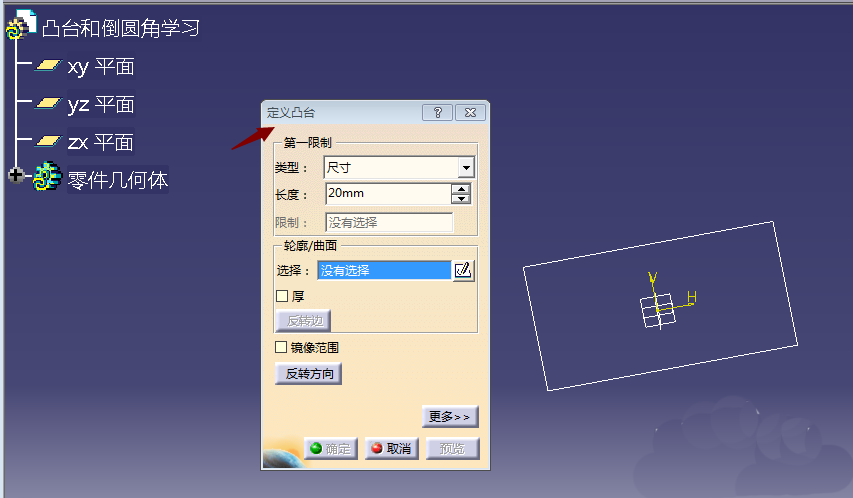

3、我们以长方体的凸台进行凸台命令讲解，catia里的凸台命令也就是其他三维软件里的拉伸命令，使用方法也是类似的。首先我们进入草图，绘制长方形，然后退出草图，如图所示。然后我们选择凸台命令，弹出定义凸台对话框。轮廓和曲线命令行，我们选择长方形。然后可以点击预览，对图像进行查看，没有问题点击确定。

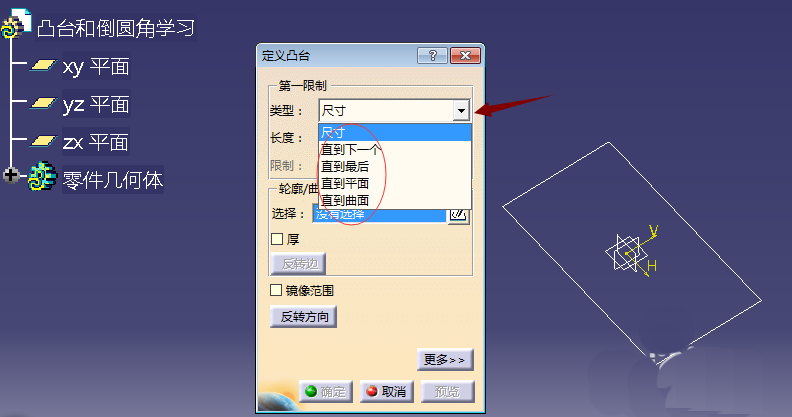

4、对于定义凸台对话框，我们可以选择其他定义方式，即通过第一限制中的类型的下拉三角，选择不同的命令进行操作。
二、倒圆角的命令使用
1、我们在已经绘制完成的长方体凸台上来讲解倒圆角命令。倒圆角命令的调出和隐藏和其他命令的调出和隐藏是一致的，不再赘述。
2、点击倒圆角命令，弹出倒圆角对话框，然后对圆角半径和倒圆角元素进行定义，然后点击预览对倒圆角进行确认，没问题点击确定，完成倒圆角操作。
3、如果要圆角化的元素我们选择错了，我们可以点击要圆角化命令行后面的操作按钮进行删除，如图所示。
