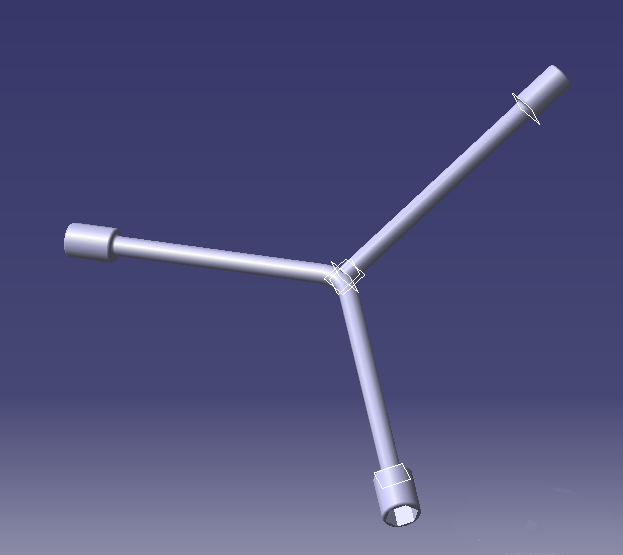

用CATIA软件绘制三叉套筒，用到肋的命令，并且用到法向平面命令等，看一下效果图。

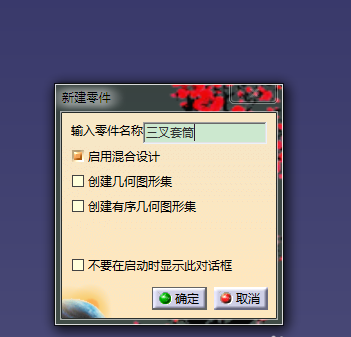

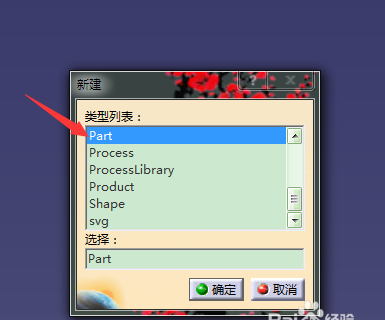

1、打开CATIA软件，新建一个PART文件命名为三叉套筒；

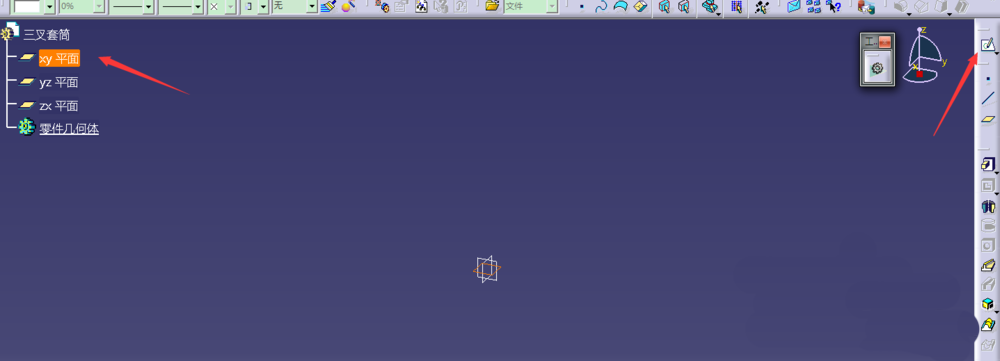

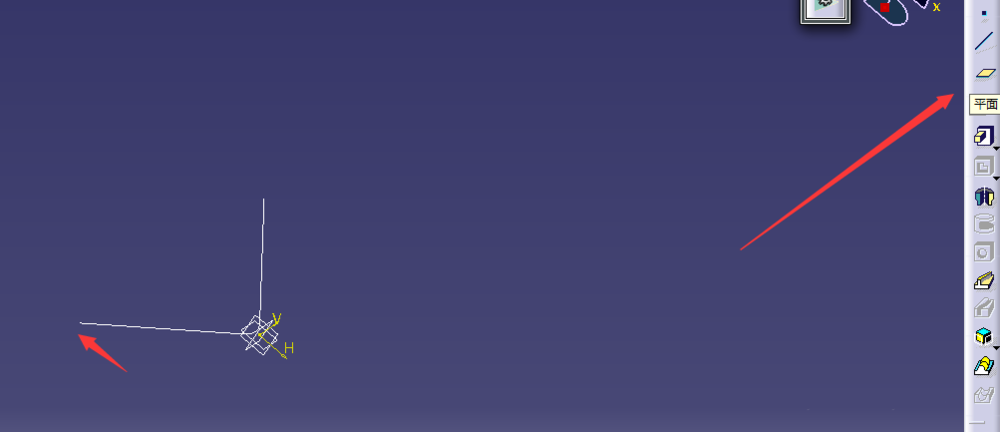

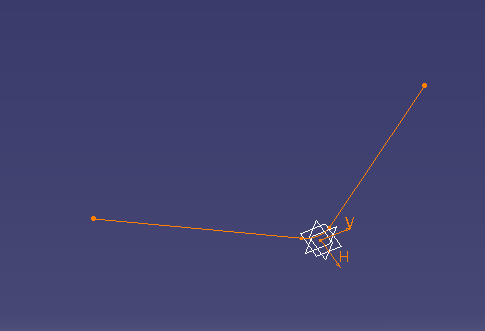

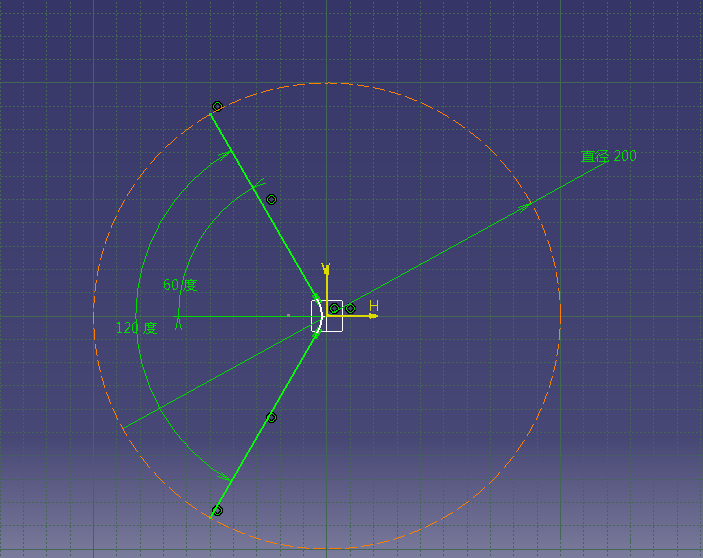

2、选择XY平面进入草图，绘制一条折线并且约束尺寸然后退出草图；

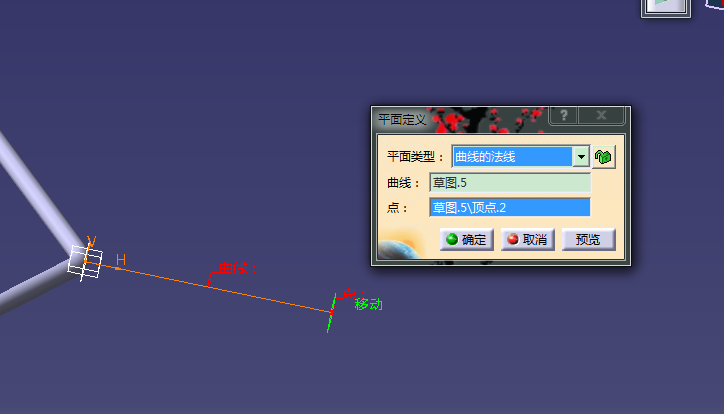

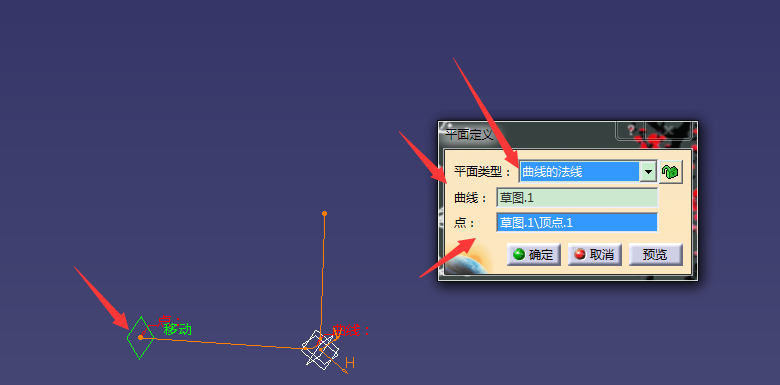

3、创建一个平面，选择曲线的法向创建；

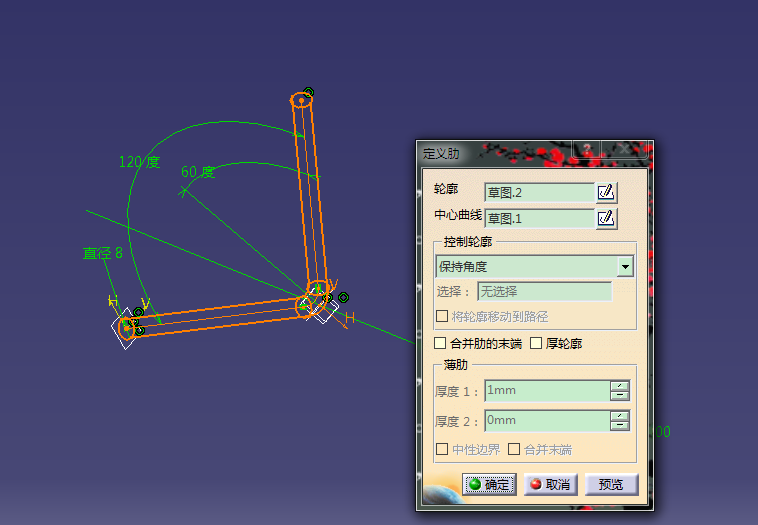

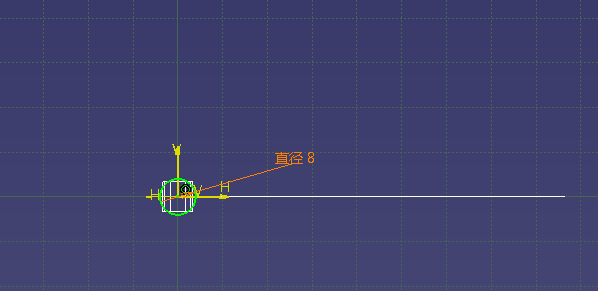

4、进入新建平面绘制一个直径8的圆，退出草图选择肋

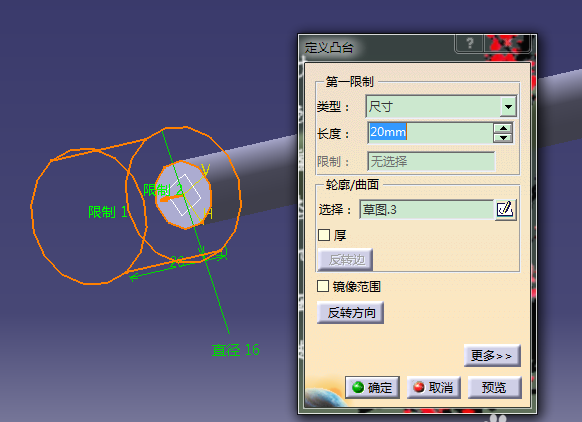

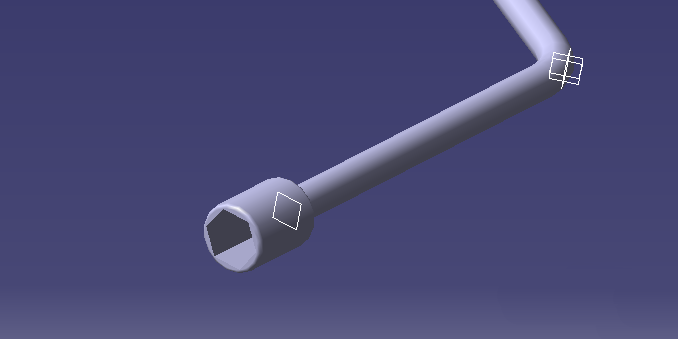

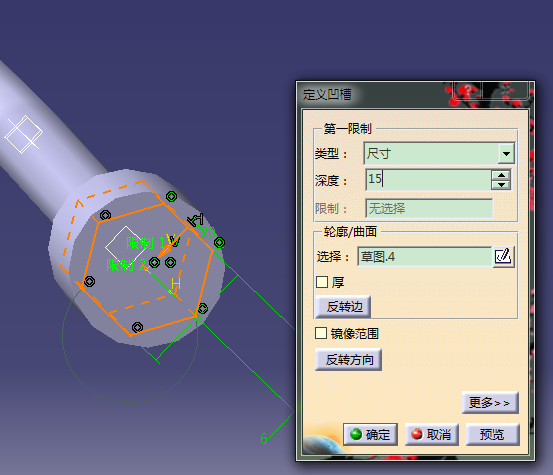

5、选择一个平面进入草图绘制一个直径为16的圆，退出草图进行拉伸，然后再绘制一个六边形内接圆半径为6，进行凹槽处理。

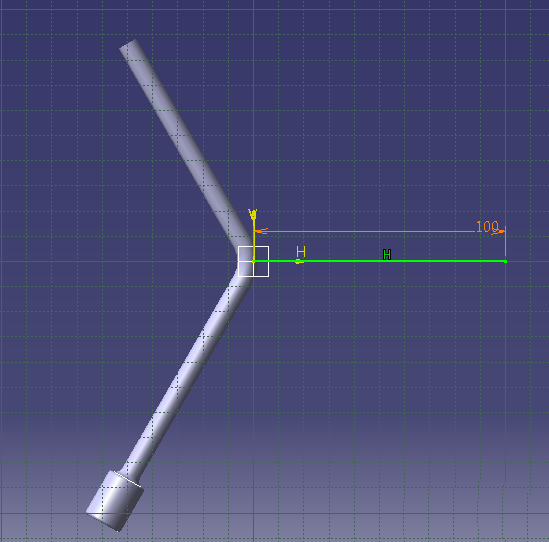

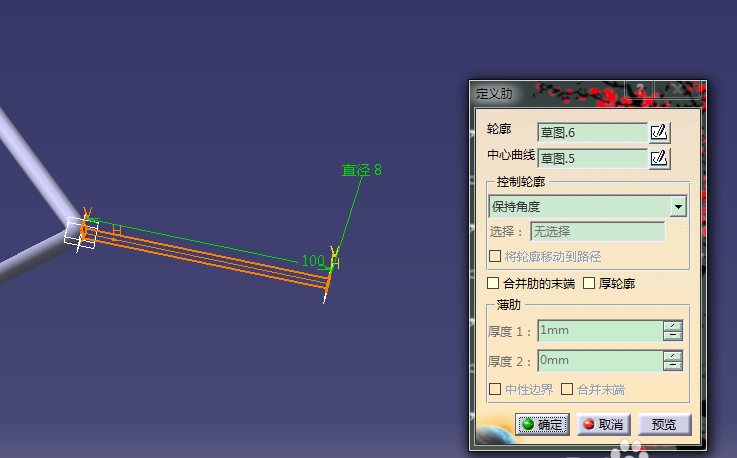

6、选择XY平面绘制一条直线；长度100mm退出，然后建立一个法向平面，绘制一个直径8的圆，退出选择肋命令绘制实体；

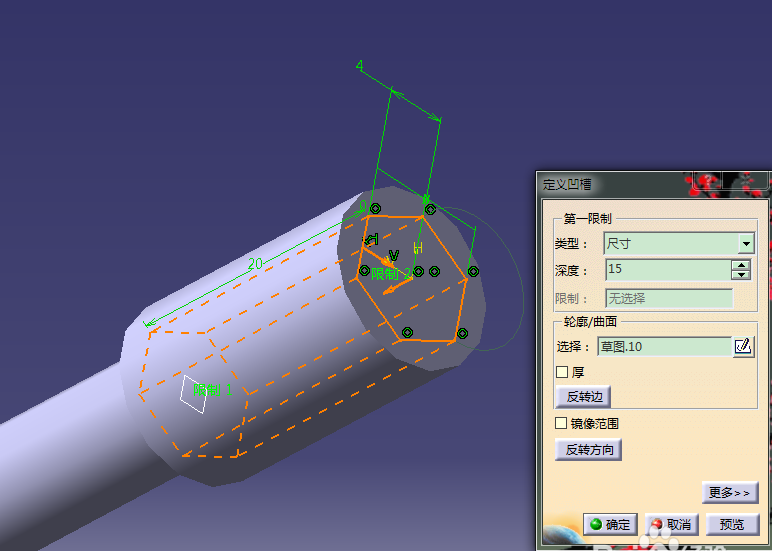

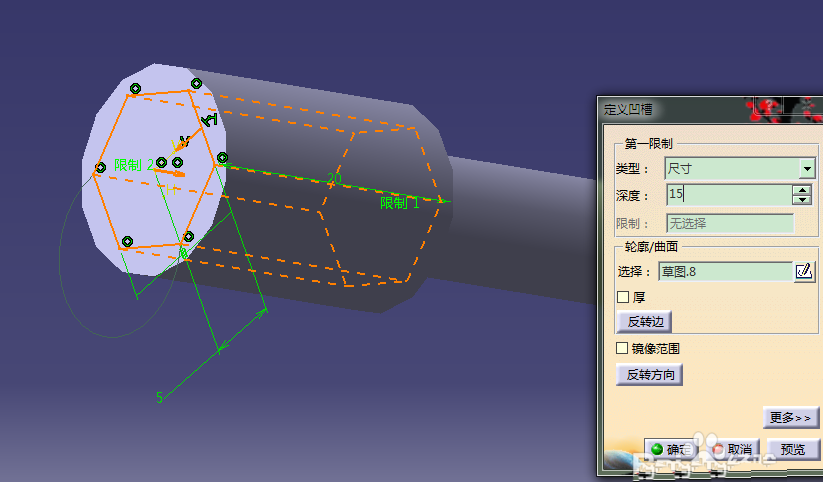

7、用相同的办法绘制其他两个套筒头，分别是外径14，六边形内接圆半径为5；半径12六边形内接圆半径为4；然后圆角处理

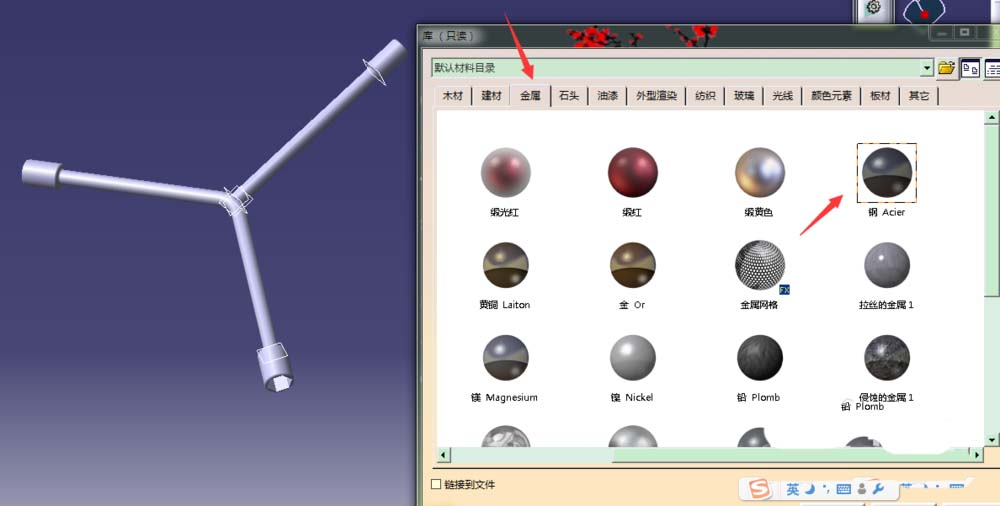

8、为其添加材质，隐藏平面，得到三叉套筒材质效果图。
