CATIA零件设计：仿射变换实用教程

放射命令，与缩放命令有何不同？带着疑问，我们来分析一下这个命令。

启动命令，可以看到仿射命令可以定义的内容有很多，一个是自定义轴系，二是定义在此轴系之下，xyz三方向的缩放比率。

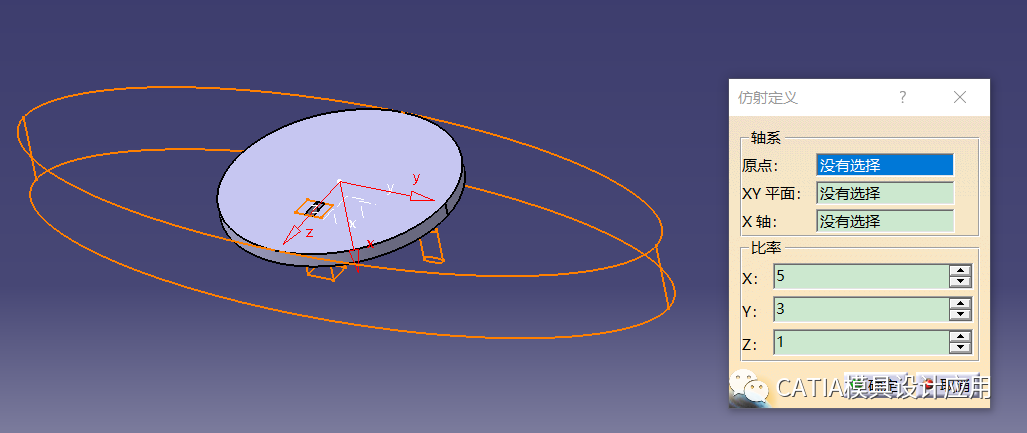

下图是没有自定义轴系的情况，系统将默认以绝对坐标系为参考轴系。设置了x和y方向的缩放比率，预览效果如下。

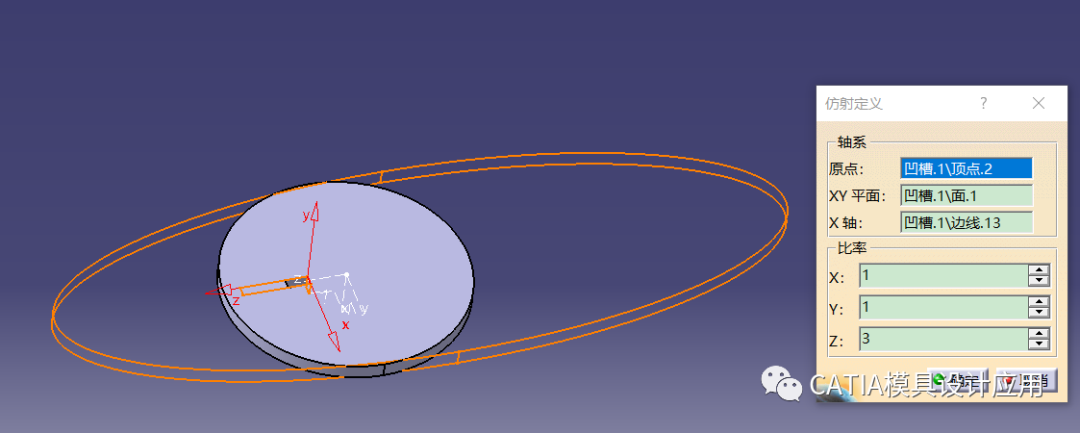

如果定义了原点等坐标系信息，则缩放比率将会以此坐标系为基准，其中原点是缩放的中心，效果如下图。

可见，仿射是一种更加灵活的、可配置的缩放命令，可以让我们实现在不同的参考轴系下，沿着不同的参考方向，实现不同的缩放比率。

至于在缩放和仿射中如何选择，按需。
