CATIA零件设计标识注解工具条使用教程


标识注解,是标注中的第二组命令。

有了文本标注的基础,标识注解就更加容易理解了。

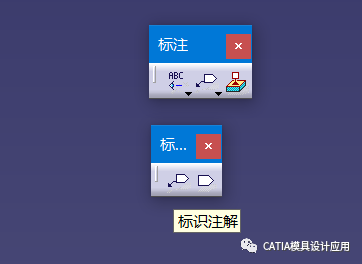

它一共有两种:带引出线的标识注解和普通的无引线的标识注解。


我们示例一下:

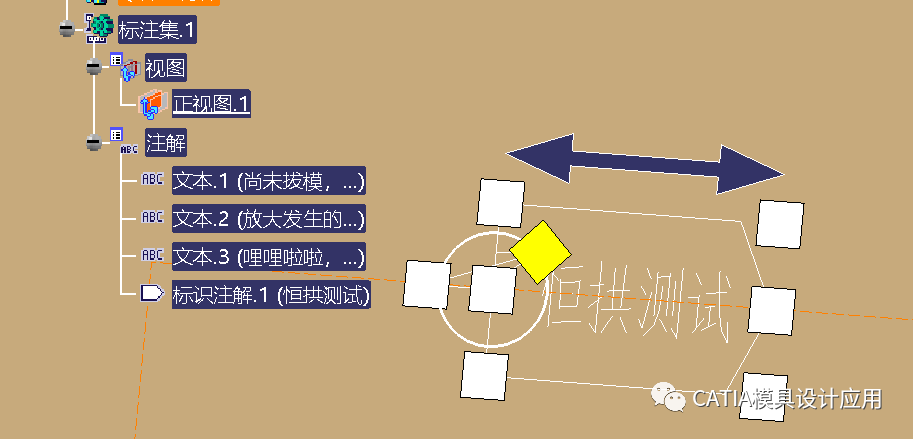

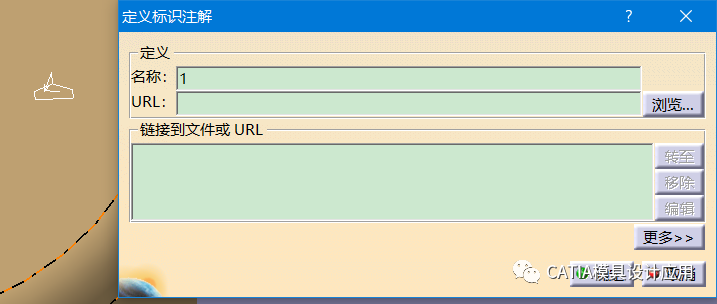

启动标识注解命令后在特征表面单击,弹出定义标识注解对话框。


有我们的注解名称,比如:恒拱测试。


URL,我们输入WWW.baidu.com,也可以是本地的链接等。确认后,标注集 合多出来一个标识注解。

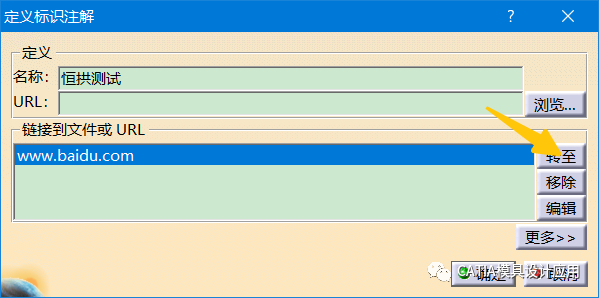

我们可以双击,再次进入这个定义对话框,我们选中某一个链接行之后,单击转至按钮,可以转到相应的文件或网站。对于我们的示例而言,会跳转到百度的主页。

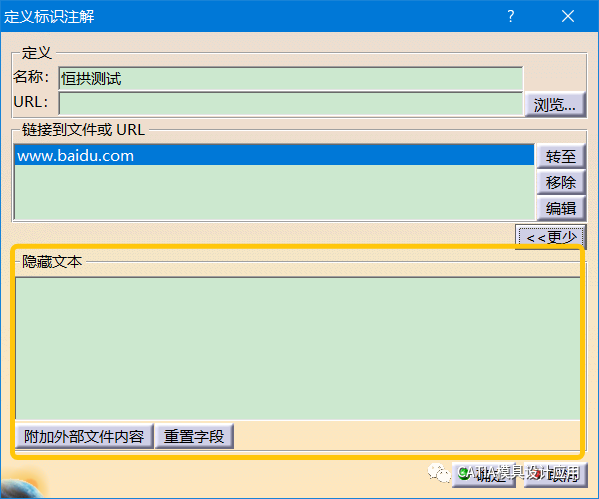

更多内也有内容,不过是一些隐藏的文本,不会在三维界面中显示。


有了标识注解,我们的设计可以与更多的相关信息建立链接,可以用于复杂信息的备忘等。



隐藏文本,不再赘述。

编辑、移除按钮,都是最基本的操作,也不赘述了。



END
