CATIA零件定位变换技巧分享

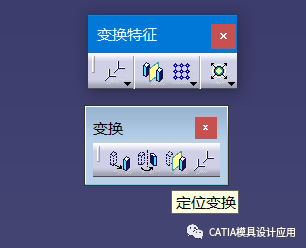

讲了平移、旋转和对称,我们讲一下变换子工具条的最后一个,定位变换。一直觉得CATIA的图标做得好,你一看图标上有两个坐标系,就能猜测到,这是要实现将特征从一个坐标转换到另外一个坐标。

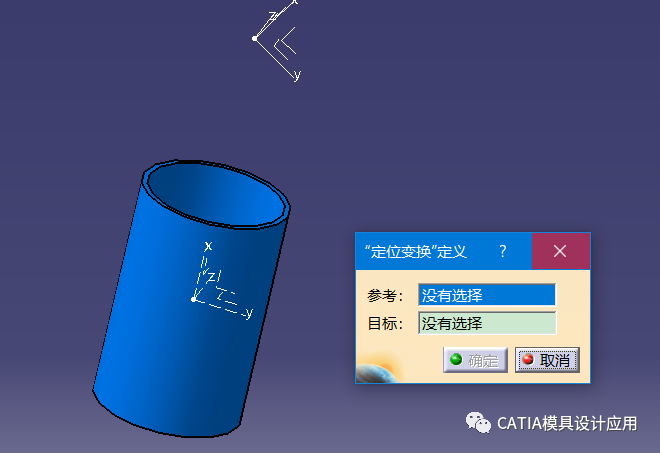

我们准备好一个特征和两个坐标,命令,需要在定位变换中输入参考和目标。

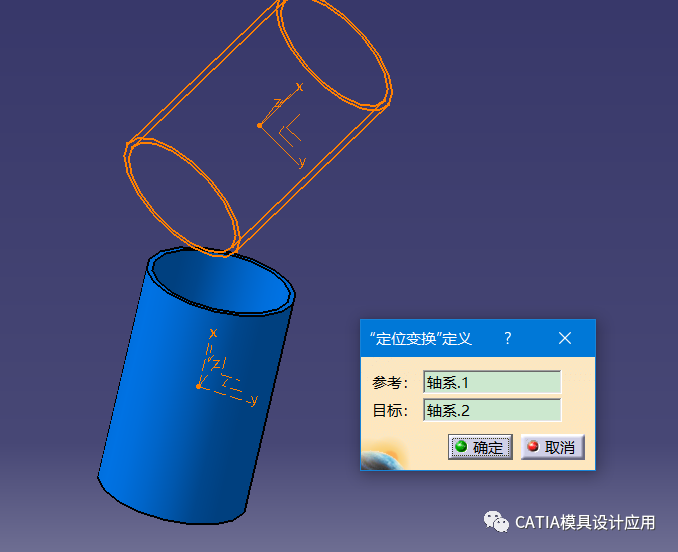

如果坐标1作为参考,坐标2作为目标,效果如下:

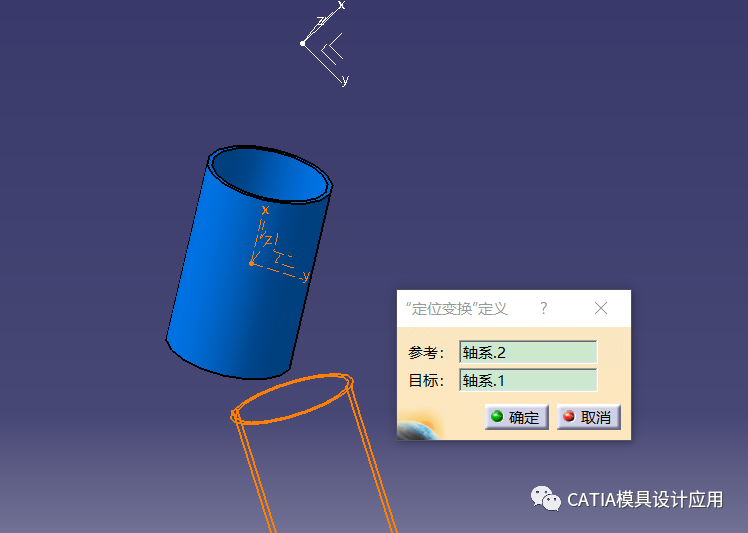

反之效果如下:

命令就讲完了,就是这样的简单。

他主要用于前三种变换工具无法达到的场景,难点在于坐标系的选择,你说选择有什么难的?选择不难,难点主要在于设置坐标系,即坐标是哪里来的。
