CATIA零件设计双侧拔模操作指南

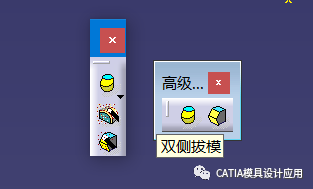

高级修饰特征，一共有三组命令，分别是：a 双侧拔模+高级拔模；b、自动圆角；c、自动拔模。本节主要讲解双侧拔模。

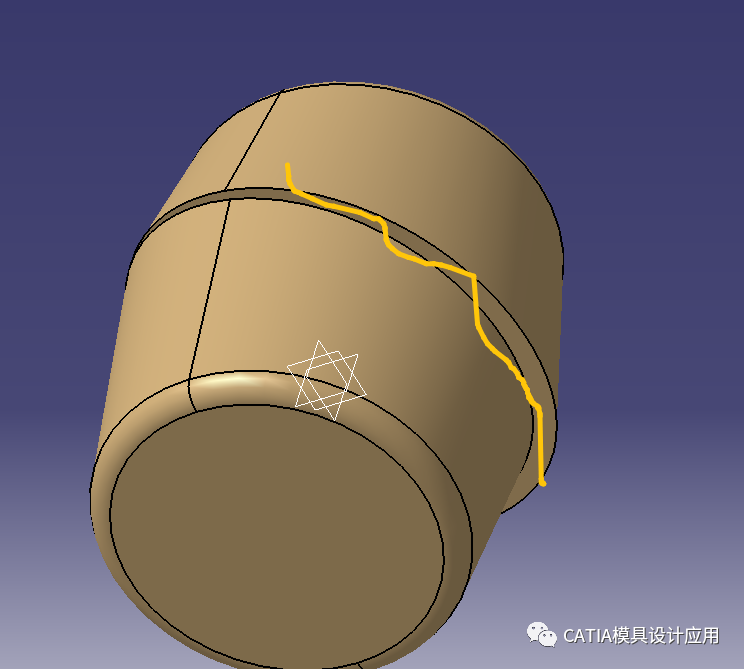

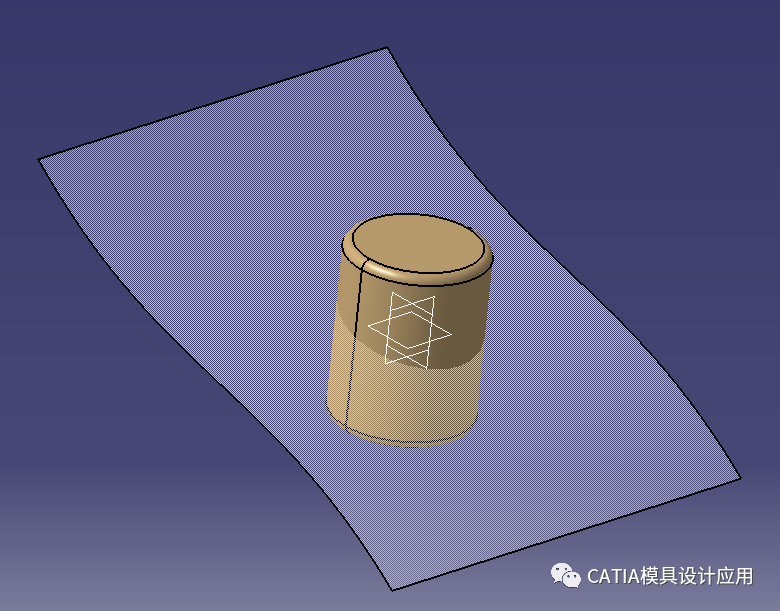

顾名思义，双侧拔模就是把实体分成两部分，各自拔模。我们准备了一个简单的几何体，圆柱两侧做了圆角，还做了一个较大的曲面从圆柱穿过。

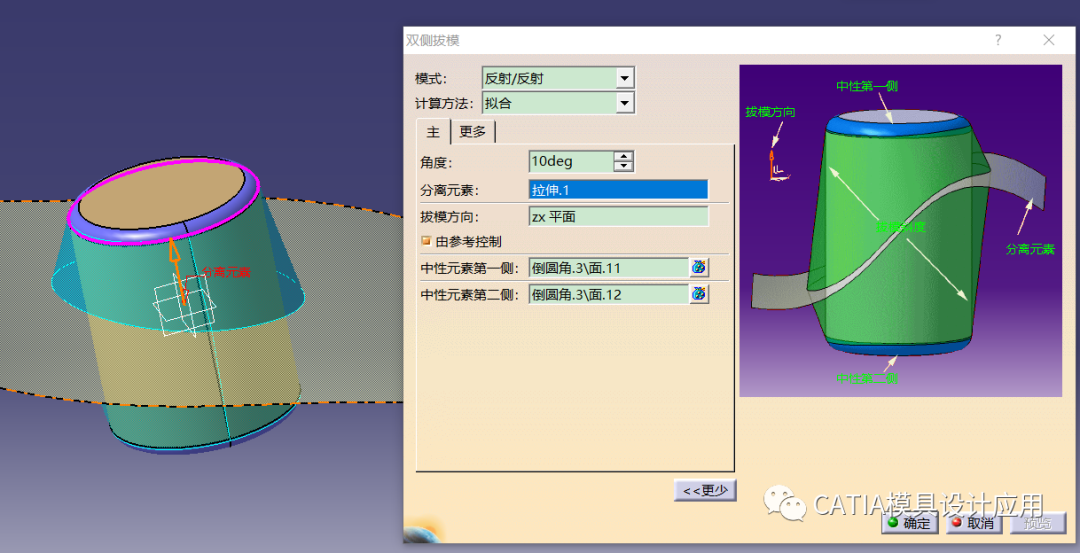

启动命令，模式为反射/反射，方法为拟合。分离元素选择给定的曲面，拔模方向指定为圆柱轴向。中性元素分别选择上下圆角面。预览如下。

对于这个复杂的命令，CATIA配置了详细的图片，在对话框的右侧，选择的时候可以参照进行。

确定之后，双侧拔模完成。

对于双侧拔模，还有其他的模式和计算方法。我们组合来继续研究。

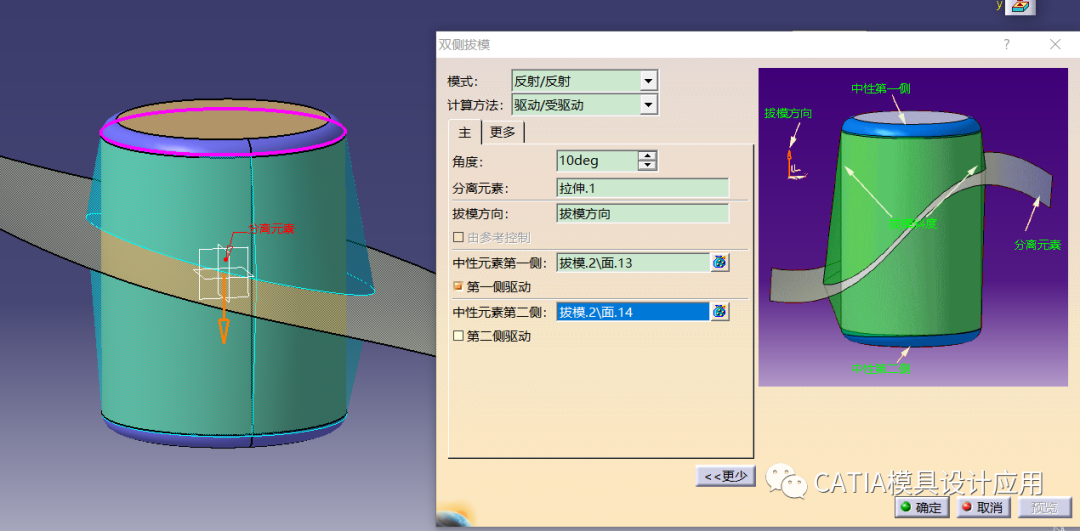

我们将计算方法改为驱动和被驱动，选择对应的元素预览如下

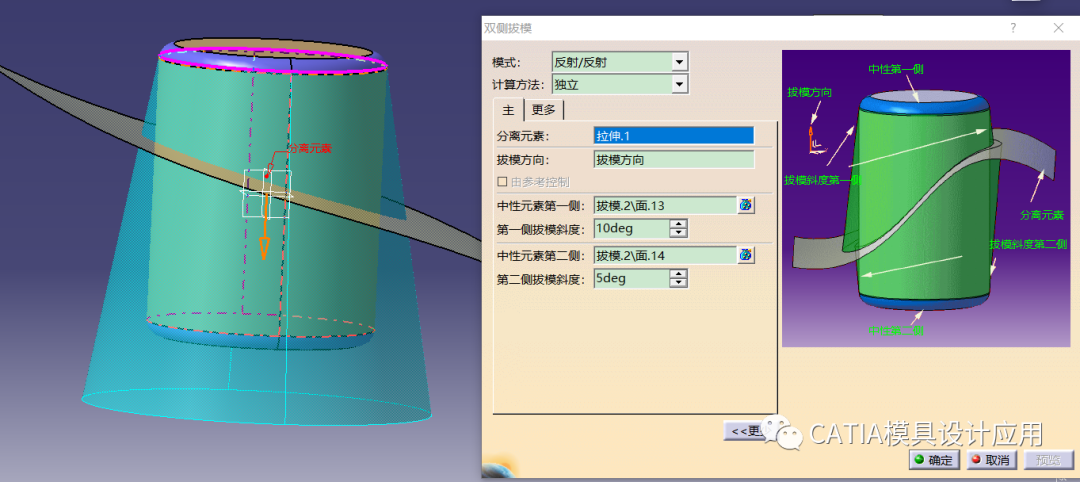

以上都拔模两侧的面在分割元素处是重合的。如果我们将计算方法改为独立。那么就会实现两侧的不同的拔模角度，预览如下，似乎是对一侧进行了拔模。

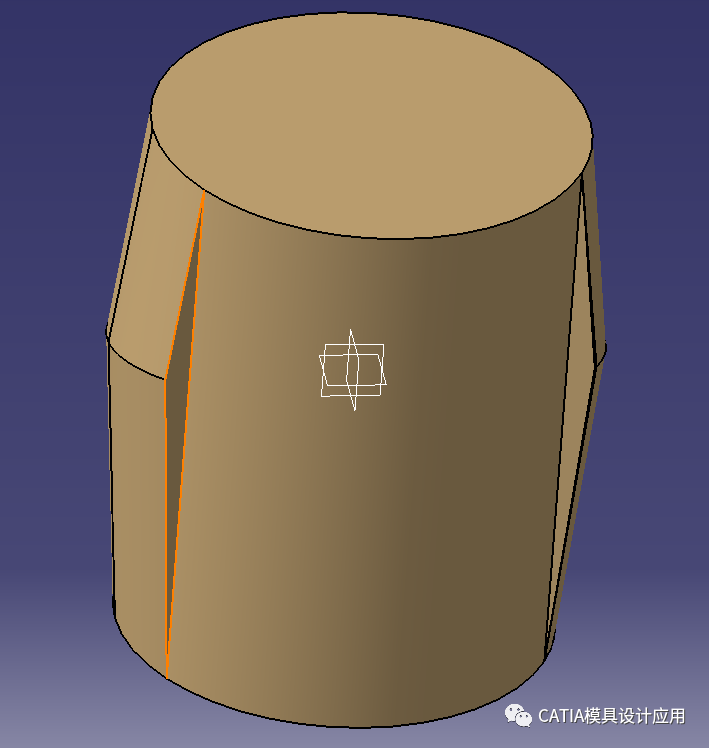

确认后发现，两侧拔模且角度分别为5°和10°，这样在分割面的位置，两侧的拔模就会出现错位现象。

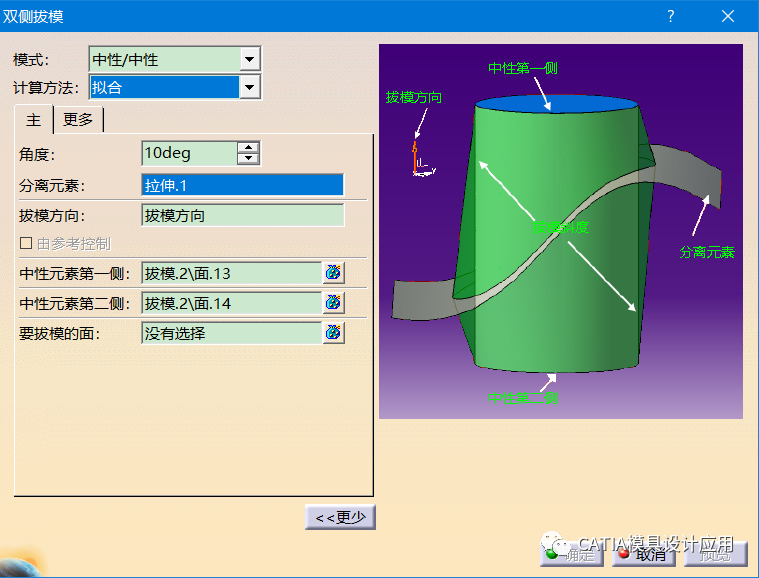

当我们把模式改为中性时，拔模不再依赖于求圆角的反射线。这样我们的圆柱的两端，就可以不用进行圆角了。由于其计算模式和主选项卡与前文一致，此不赘述。

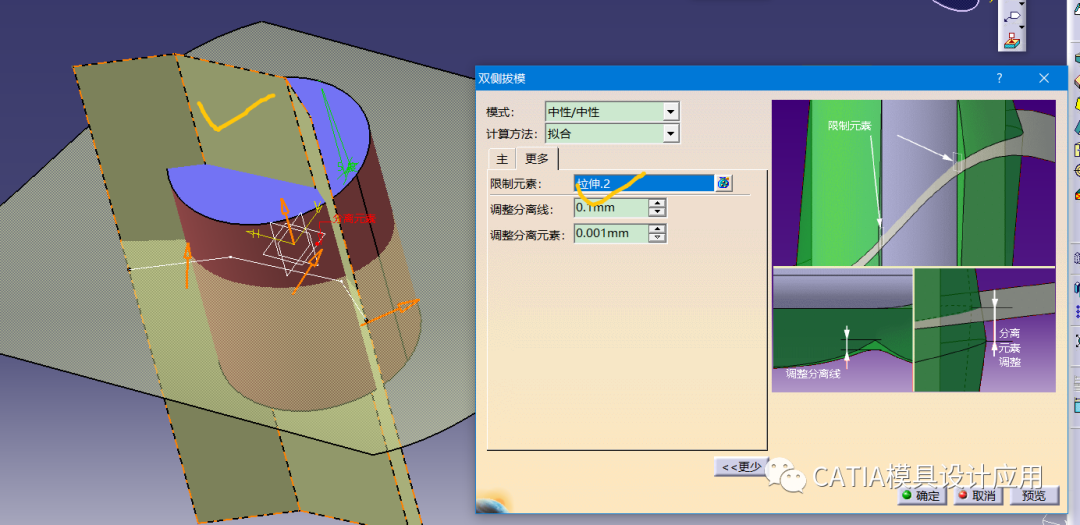

最后看一下更多里面的限制元素。如下图，我们在做中性拔模的时候，增加了一个限制曲面，让我们的拔模在曲面的一侧完成。

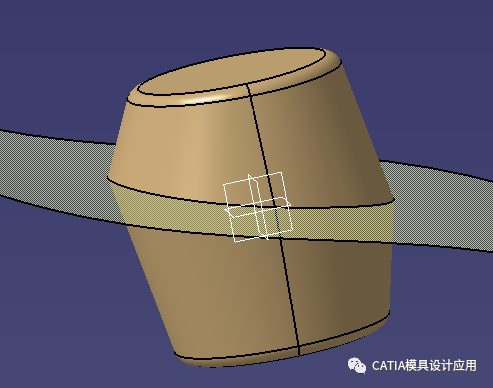

确认后，效果如下，拔模通过限制元素完成了分割。

双侧拔模虽然看起来复杂， 但是在CATIA精心设计的图片的帮助下，若能够理解拔模本身的概念，学起来也并非难事。
