CATIA基础操作指南

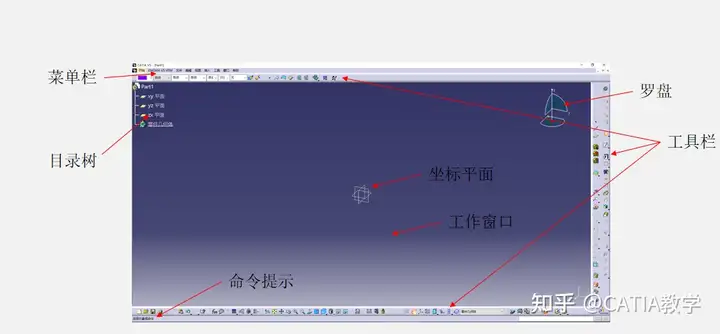

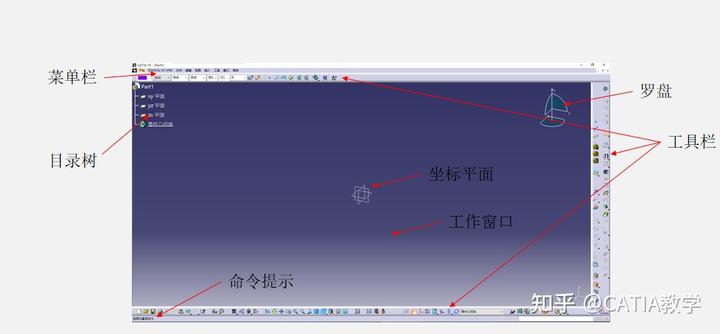

   CATIA界面


1基础操作

（1）按住鼠标中键，拖动鼠标，可以移动界面中的模型；

（2）按住鼠标中间+右键，可以围绕一个点旋转模型；

（3）拖动光标位置，单击中键，可以确定旋转点的位置（这个点最好在模型上）；

（4）按住鼠标中间单击右键再拖动鼠标可以将模型放大或缩小；

（5）双击模型或者目录树中的单元，可以将设置为当前对象，右击选择定义为当前对象也可以；

（6）右击模型选择“居中”可以将模型居中，选择“将图居中”可以将目录树中的单元居中。

2 Catia的模块与工具栏设置

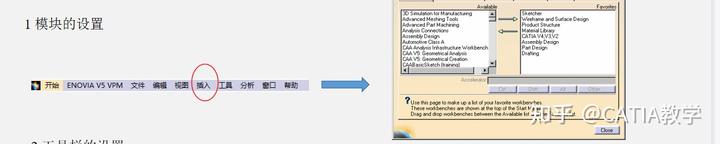

模块的设置

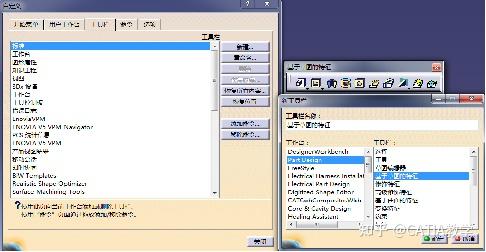

工具栏的设置

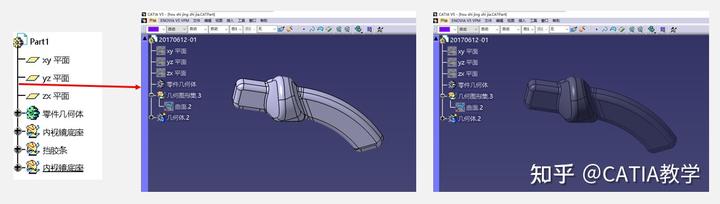

3锁定目录树

单击目录树中的竖直主线或右下脚的坐标系，可以锁定目录树，这时模型将便黑，无法操作，只能对目录树进行操作，再单击一下竖直主线或右下脚的坐标系可以解锁 ；

4 颜色和透明度

选择你要着色的面或者体，点击下拉颜色和透明度窗口就可以修改颜色和透明度，也可以右击所选目标，点击属性进行设置。
