CATIA零基础入门指南

CATIA作为一款3D建模软件，在机械设计行业，汽车行业以及飞机制造行业有着非常广泛的应用，其强大的3D建模功能给用户带来了无与伦比的建模体验。

学习CATIA最基础的是实体建模，进而根据需要可以学习曲面建模，还可以进行有限元等仿真分析。

CATIA的学习分为以下几个阶段：

1.入门级:要学会零件设计。

2.进阶：要学会装配设计，学会由三维模型导出工程制图。

3.个人需要：可以学习曲面造型设计（会有用处，入门不需学习）。

4.不常用的功能：有限元仿真分析（不专业，不是特别需要不需学习）。

下面小编教大家如何快速了解CATIA的基本操作及功能。

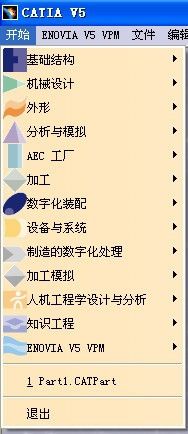

首先打开CATIA软件，右上角出现菜单栏，点开开始菜单，查看下拉列表，可以看到CATIA分为很多大模块，有基础结构、机械设计、外形设计以及分析与模拟等，最长用的为机械设计以及外形；

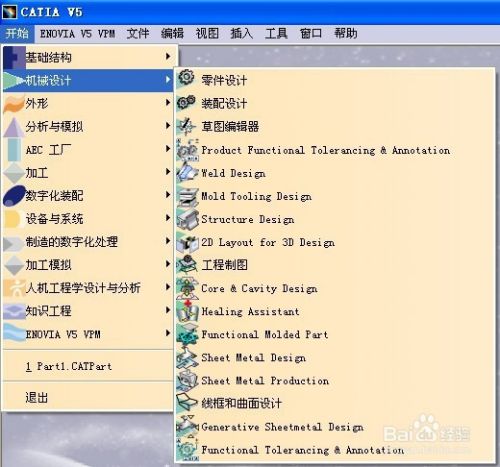

点开机械设计右侧的箭头，同样，弹出一系列小模块，其中有最常用的零件设计模块、装配设计模块以及工程制图模块，零件设计模块主要用于零部件实体，装配设计用于将各个零件装配在一起，形成一个总成或产品，而工程制图则用于将3D模型转化为二维工程图；

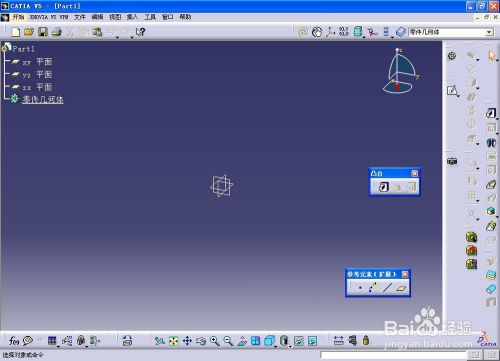

以零件设计模块为例，依次点开开始>机械设计>零件设计，进入零件设计模块，左上角为零件的树形结构图，创建的实体会生成在零件几何体中，树形结构图中还包括3D坐标平面xy、yz、zx平面，右侧一栏为工具栏；

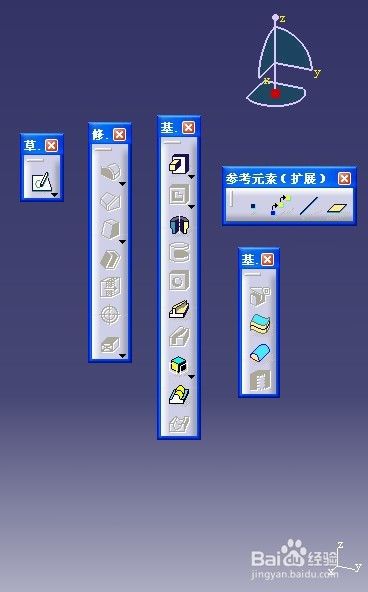

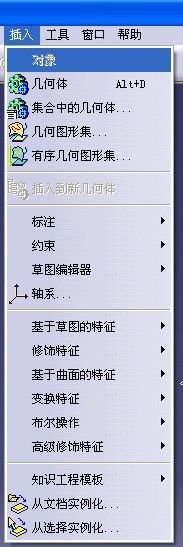

工具栏中包括用于创建实体特征的所有命令，这些命令还可以通过菜单栏中的插入选项进行调用，工具栏中最常用的命令为草图命令、凸台命令、凹槽命令等，草图命令用于创建3D实体的草图；

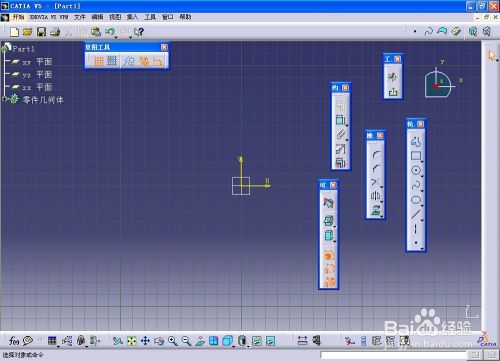

鼠标选择XY平面，单击草图命令，进入草图界面，可以看到草图界面包含创建二维草图的所有命令，有直线、轮廓、样条线、矩形、圆以及约束命令等等，在使用的过程中我们首先通过绘制草图的形状，然后通过约束命令对形状进行约束，然后退出草图，对草图进行最基本的拉伸、旋转、对称等命令的操作，这样就可以完成最简单的CATIA实体建模。
