CATIA怎么进行零件拔模? CATIA拔模命令的使用方法

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

CATIA的功能十分强大，是专门用来做三维设计的，里面设及的模块也比较多，完全可以满足绝大多数物体的3D建模，对于刚入门的学者来说，还是需要掌握基础的操作，对于常量的拔模CATIA如何设置呢？下面我们就来看看详细的教程。

查看详情

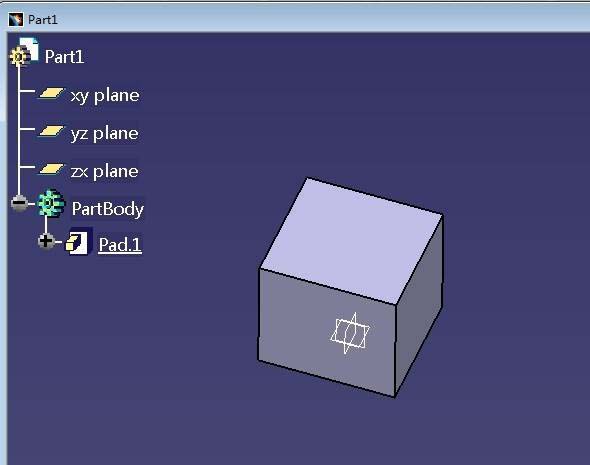

打开CATIA软件，并选择其中一个平面打开草图编辑器，通过凸台功能绘制如下实体模型。

下面我们对该方体的前表面进行拔模处理，点击右方工具栏中的“Draft Angle”拔模角度按钮。

随后弹出拔模角度定义窗口，在拔模类型中选择第一个，也就是常量模式，在拔模角度输入需要拔模的角度大小，这里输入20deg， 在需要拔模的面中选择前表面。

在“Neutral Element”中立元素中，选择方体底面为中立面，即保持不变的面，点击“preview”进行预览。

这时候如果发现方向不对，可以更改角度，将其改为负数即可，再次点击“preview”进行预览。

点击OK，此时就会发现该前表面已经拔模成功了。

以上就是CATIA拔模命令的使用方法，希望大家喜欢，请继续关注脚本之家。
