CATIA怎么使用? CATIA进入/退出草图编辑的教程

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】
越来越多的人开始学习CATIA三维设计软件，但是对于初学者来讲，确实是个难题。在这里我会认真的传授给大家一些初学者的教程，如有疑问请关注留言。

查看详情

1、打开catia三维制图软件，呈现如下图界面;

2、点击打开界面中最上面的菜单栏中，找到开始命令，左键点击开始命令，在弹出的下拉菜单中选择机械设计，然后找到零件设计如下图;

3、左键点击零件设计，弹出新建零件对话框，具体如下图；

4、在对话框中填入零部件名称，点击确定弹出零部件设计界面，如下图；

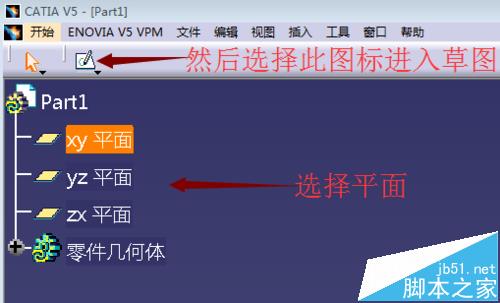

5、在零件件设计界面，点击选择X、Y、Z三个平面中的一个平面，然后点击进入草图绘制，如下图

6、如果绘制完成后，需要退出草图。只需要点击退出工作台即可回到零部件设计界面。具体如下图；
