CATIA盒体命令怎么使用?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

CATIA中绘制三维零件很简单，今天我们就来介绍关于CATIA中盒体命令的使用方法，请看下文详细介绍。

查看详情

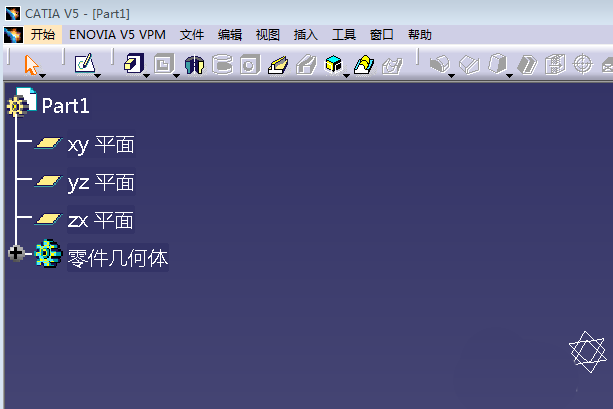

1、打开CATIA，进入建模操作界面，然后依据我们之前讲述的方法进入草图操作界面

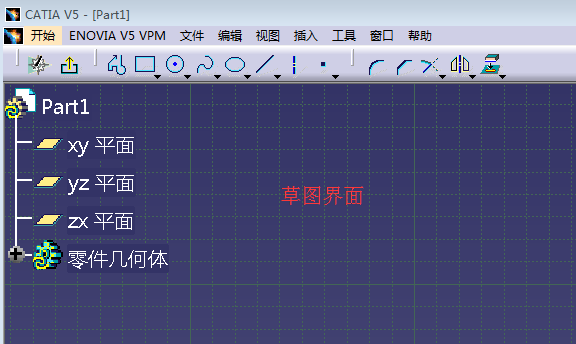

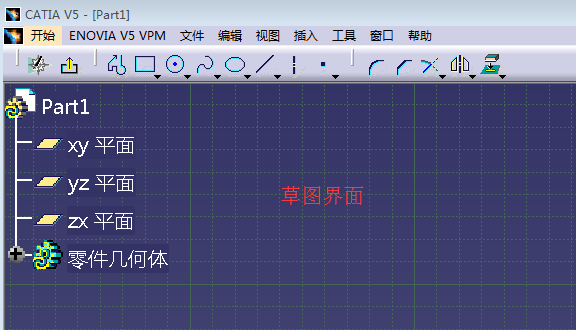

2、进入草图界面，我们首先绘制一个长方体，在长方体的基础上进行盒体应用

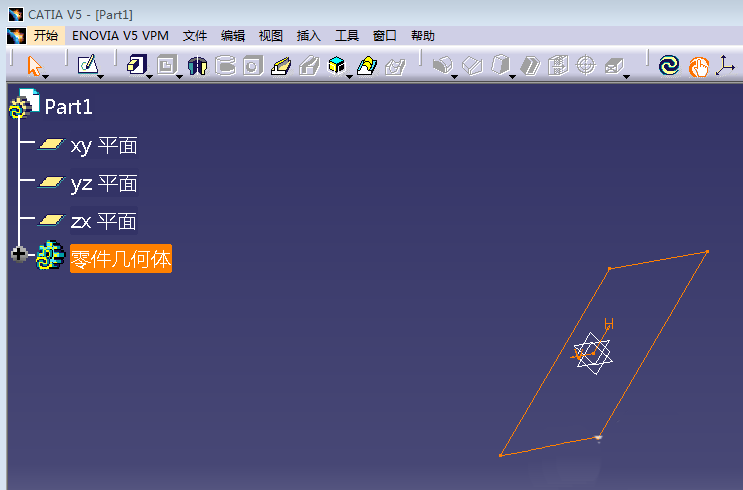

3、在草图界面绘制长方形，然后退出草图，回到建模界面。

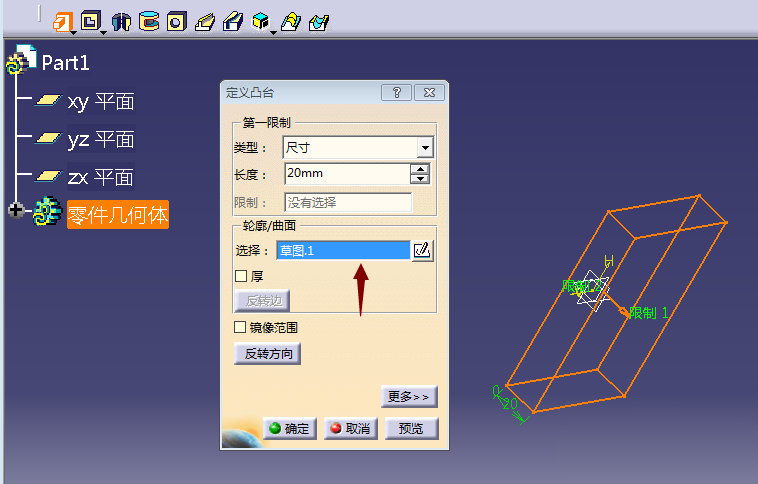

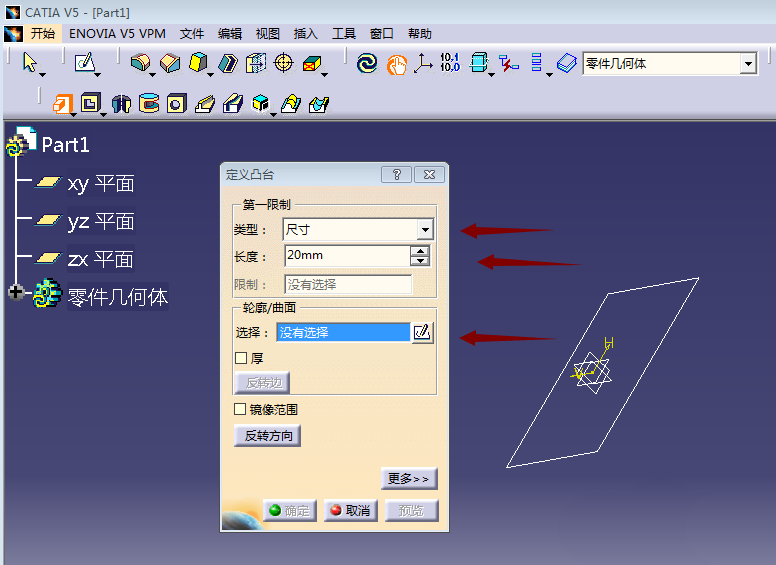

4、点击凸台命令，弹出定义凸台对话框。类型下拉菜单里面常用到尺寸、直到下一个，长度即凸台的厚度，轮廓曲线即我们刚完成的草图

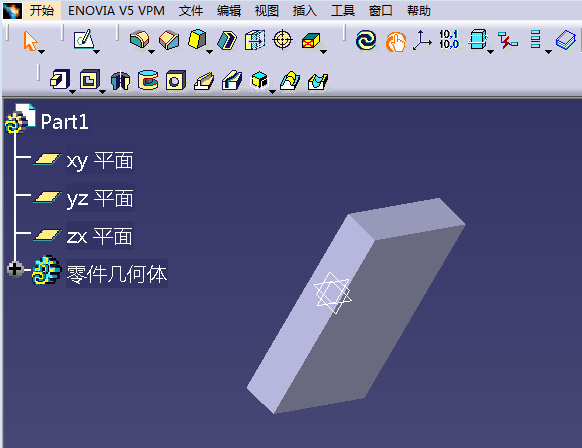

5、点击轮廓曲线下方的选择对话框后选择我们绘制好的草图，呈现出凸台的预览状态，点击确定，长方形凸台绘制完成

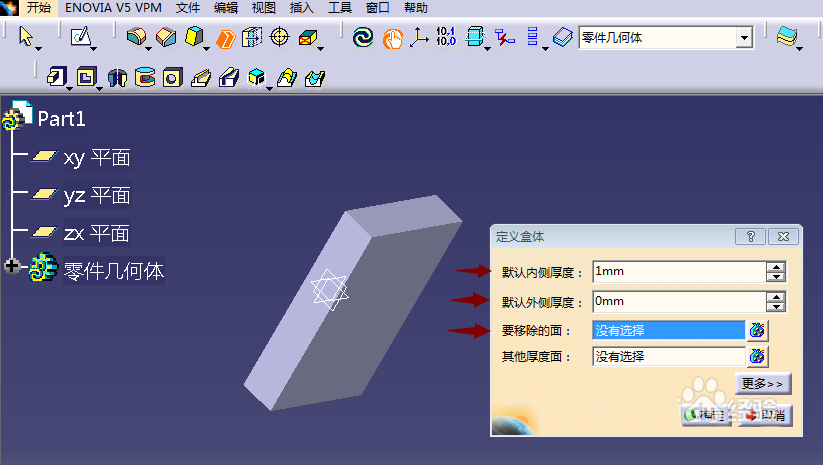

6、然后通过路径：插入-修饰特征-盒体，找到盒体命令点击盒体命令，弹出定义盒体对话框，内侧厚度、外侧厚度都是指抽壳之后剩余的壁厚，如果两个对话框都填写了数值，则最终剩余壁厚度为两个数值之和；去除的面即从哪个面开始抽壳

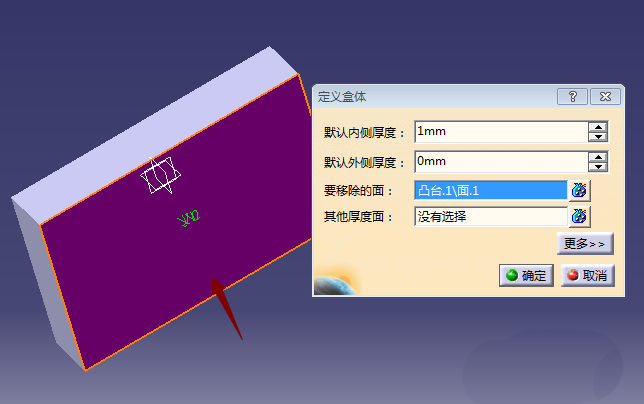

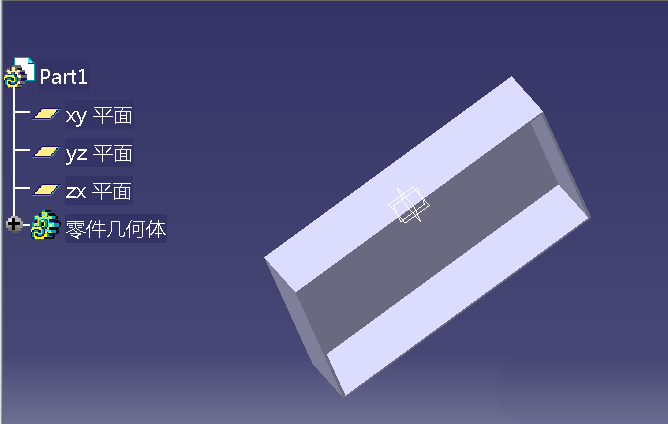

7、选择要移除的面，被选择的面呈现紫色，之后点击确定完成盒体的抽壳操作

以上就是CATIA盒体命令的使用方法，希望大家喜欢，请继续关注脚本之家。
