CATIA中的凸台命令可以对未封闭的线段和曲线进行拉伸操作，下面我们就来看看详细的教程。

查看详情

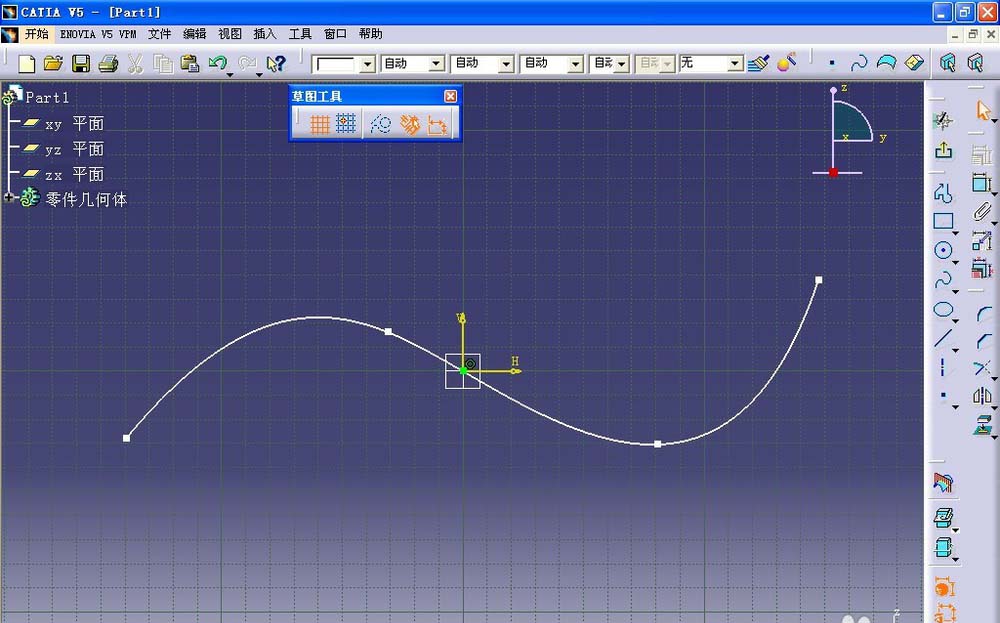

1、首先，我们打开CATIA，进入零件设计模块，并以yz平面为草图支持面，进入草图界面，绘制一条任意的样条线；

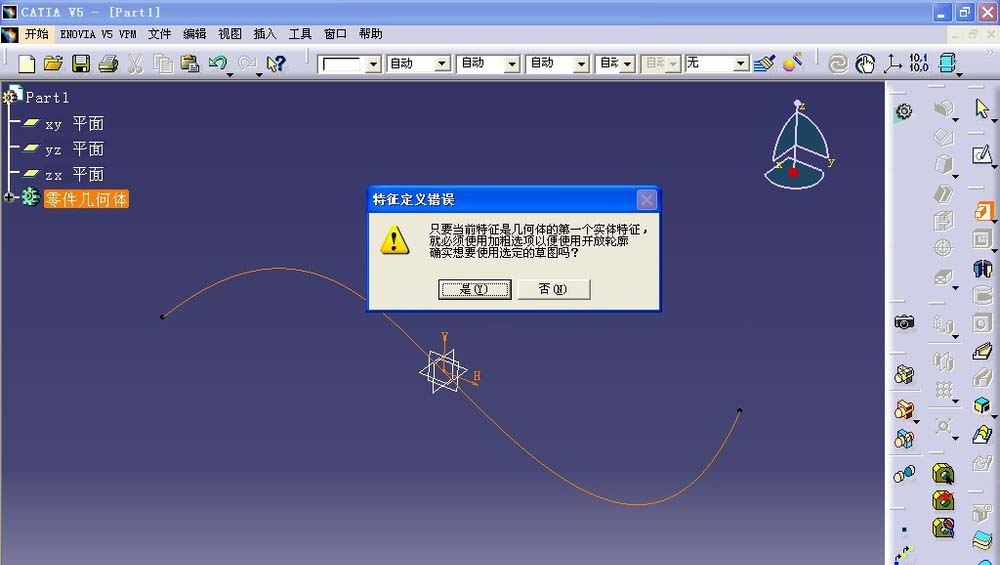

2、退出草图界面，选择刚创建的草图，单击凸台命令，弹出特征定义错误对话框，这里我们单击是<yes>；

3、弹出凸台命令对话框，在对话框下方，勾选"厚"，对话框自动拓展开；

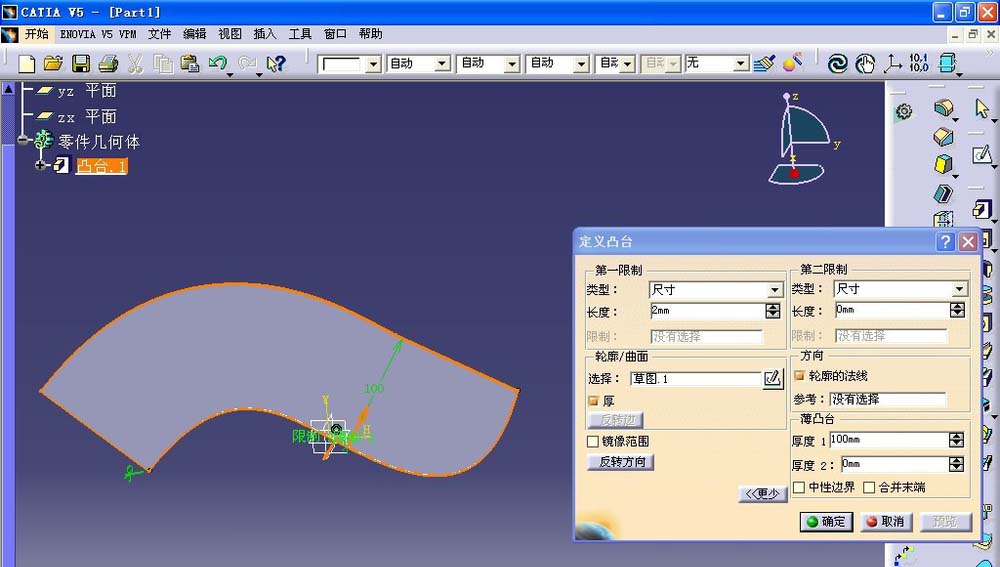

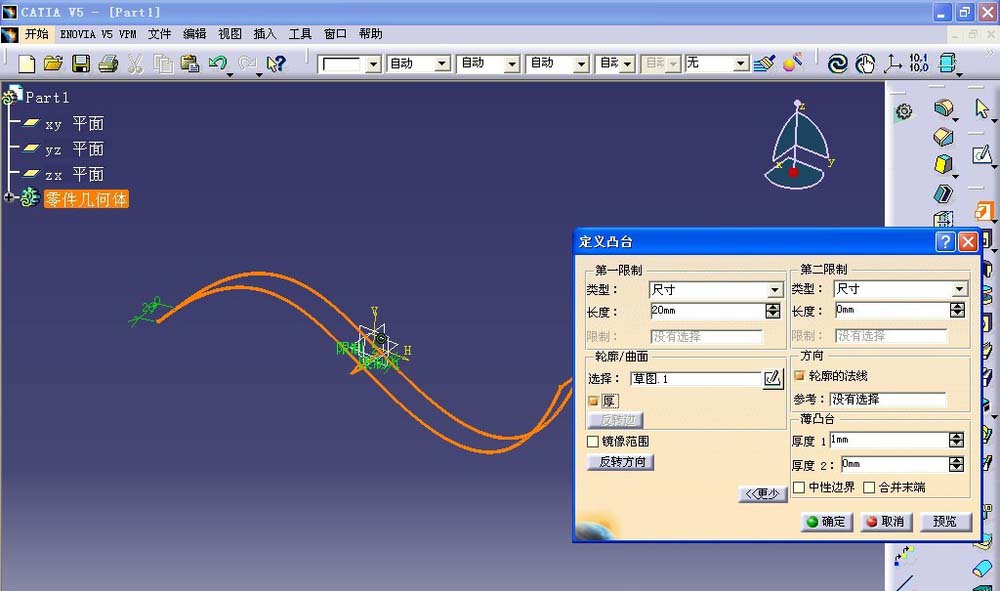

4、我们调整参数，在薄凸台栏中我们将厚度 1设置为100，将第一限制长度设置为2，单击预览查看视图；

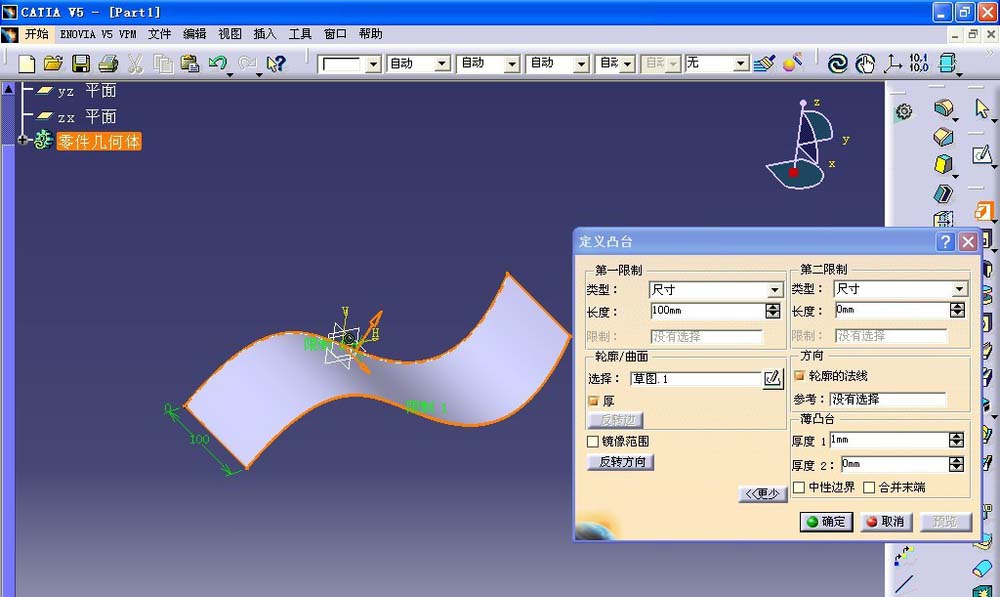

5、我们继续调整参数，将薄凸台栏中厚度 1设置为1，将第一限制长度设置为100，单击预览查看视图，我们会发现通过定义凸台命令中的"厚"，参数可以对任意样条线进行不同方向的拉伸，生成我们想要的实体。

以上就是CATIA凸台命令的使用方法，希望大家喜欢，请继续关注脚本之家。
