CATIA草图设计教程:详解链接命令的使用方法与技巧


本文讲述样条线工具条的第二个命令——连接。


1、引子

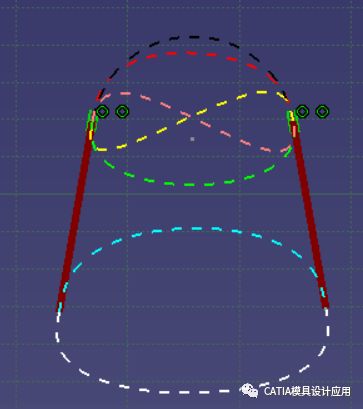

下图加粗的棕色的线,有多少种连接呢?理论上有无数种连接,下图的其他彩色细线只是几个示例。连接两条线,可采取圆弧形式或样条线形式,下面逐一介绍。


2、圆弧连接

当点击连接命令,将会弹出草图工具,选择圆弧连接,此时,CATIA要求选择连接的元素,如下图

点击直线的不同位置,将生成处在不同位置的弧形,点击点即为弧形的端点,且生成的弧形与原来的图形相切。需要指出的是,选择圆弧连接时,只能选择线元素,无法选择线的端点,若希望圆弧端点和输入线的端点重合,需要在完成连接后,添加约束。


3、样条曲线连接

选择草图工具的“用样条线连接”,草图工具扩展出相应的选项,如下图:


从左到右依次是:

  • 点连续
  • 相切连续
  • 曲率连续

当选择相切和曲率连续式,又会弹出张度输入栏,默认为1。


接下来CATIA要求选择要连接的元素。

  • 与弧连接相同的是:选择元素类型也只能为线。

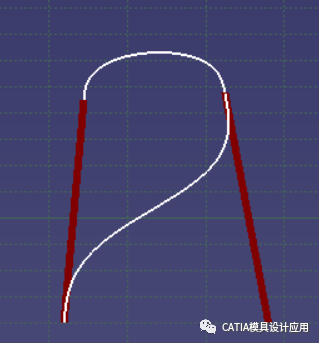

  • 与弧连接不同的是:样条线连接,将默认选择连接位置为临近的端点,而非点击的位置。

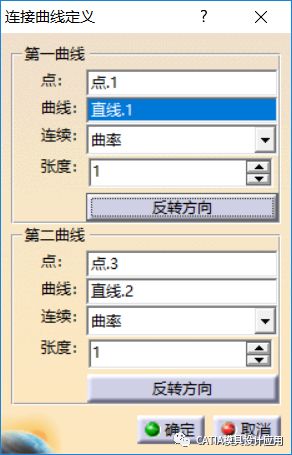

双击样条曲线,将弹出“连接曲线定义”对话框。在该对话框中,可以分别定义两条曲线的连续性、张度和相切方向等,选择不同的设置,图形窗口将实时预览结果。


4、张度的概念

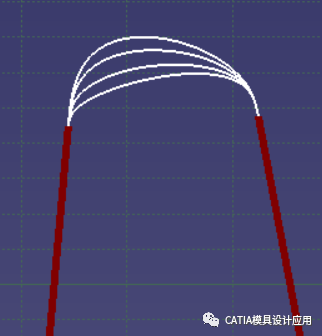

复杂的概念讲解,仍旧不是我们需要了解的,下图是两条之间的样条连接,从下往上四条曲线,右侧的张度始终为1,左侧的张度分别为0.5,0.9,1.4和1.9。可见张度越大,连接曲线越能保持元素的走势。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
