CATIA定位草图教程:精准定位技巧

最近,群里有小伙伴咨询关于定位草图的问题。这个虽然基础,但是还是在这里回答一下吧。

定位草图相对于普通草图,可以在进入草图之前,为操作中的HV坐标定位,所以称为定位草图。

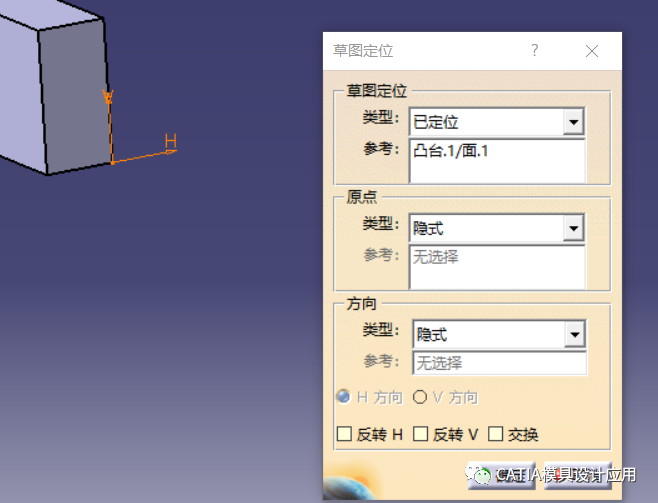

打开定位草图,随意选择一个凸台的表面,则三维视图中预览HV轴,此时单击确定,进入草图环境,UV轴的位置与普通草图是一样的。


那么,如果您想指定HV的位置的话,则需要对原点和方向进行编辑。

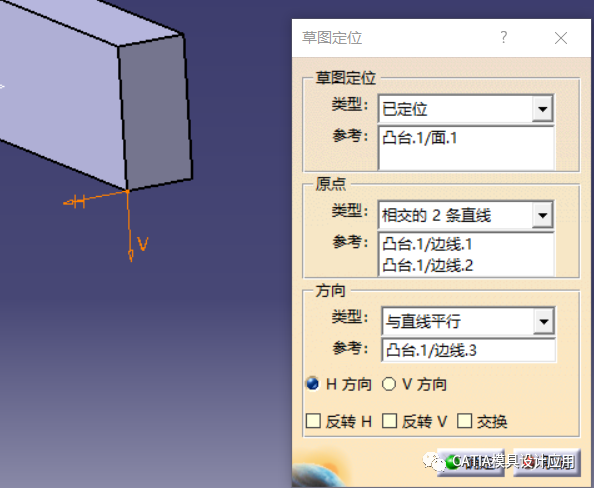

比如,我们要将HV的位置改为左下角的位置,可以考虑采用原点类型为:相交的两条直线,并选择视图中实体的左下角两条边线,此时,HV的原点就更新到目标位置了。

方向是用来指定HV轴的方向的,比如可以考虑采用正方体的边线为H方向。

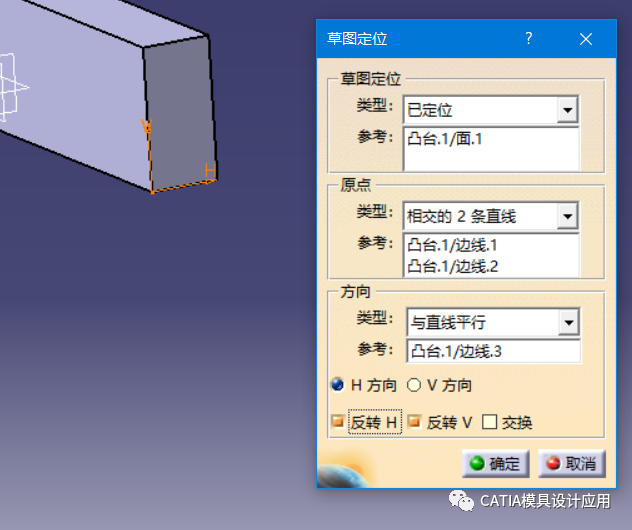

此时,可能会发现HV的方向不合适,我们可以用下面的HV反转和交换HV,将HV调整到自己想要的位置。

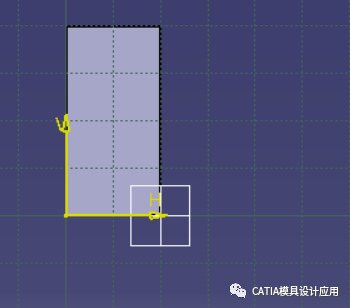

OK,此时我们单击确定进入,可以发现,HV的原点在理想位置。

补充一点,默认的HV的原点,就是绝对坐标系的原点投影,大家可以验证。
