自定义CATIA命令图标的步骤与技巧

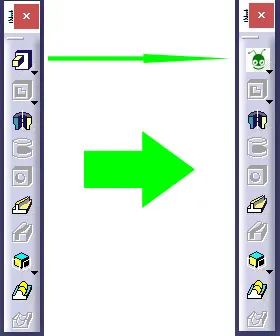

如何将CATIA的某一个命令图标换成自己想要的图片，下面以更换part design 模块的凸台图标为CATIA小蚂蚁logo图片为例进行讲解，如果大家感兴趣的话可以研究一下，首先可以看一下更换完成后的效果图。

那么我们是怎么做到的呢？原理很简单，就是找到这个凸台的图标所在的电脑路径，用我们新的小蚂蚁logo图标替换他即可。

CATIA软件命令图标所在位置如下：

安装路径\win_b64\resources\graphic\icons

这个路径中有两个文件夹：small和normal文件夹，我们分别打开这两个文件夹，找到其中命名为I_Pad.bmp的图片，当我们用photoshop打开这两张名称一样的图片之后，我们发现small文件夹下的I_Pad.bmp图片大小是16x16像素，分辨率是72，如下图所示，而normal文件夹下的I_Pad.bmp图片大小是22x22像素，分辨率也是72。

所以我们需要将小蚂蚁logo做成上面两种规格的图标，并且保存成bmp图片格式，备用。

然后，我们有两种方式，将CATIA凸台图标替换成我们所做的小蚂蚁图标。

第一种方法：直接将刚才用photoshop制作的两种规格的小蚂蚁图标命名为I_Pad.bmp，16x16像素的放到small文件夹，22x22像素的放到normal文件夹，分别替换原有的凸台图标，这样操作的话，以后每次启动CATIA，凸台图标都变成了小蚂蚁logo，如果我们用原有的凸台图标将小蚂蚁图标替换回来，才能恢复到之前的样子，所以如果使用的是这种方法，建议备份一下原有的凸台图标哦，毕竟我们只是感兴趣玩耍一下。

第二种方法：可以将我们自己所做的两种规格的图标同时命名为我们想要的名称，比如说‘I_ALittleant’(注意这个名称不要很随意，是为了后续更容易找到它)，同样的对应的放入到small和normal两个文件夹中，这样的话当我们重启catia，凸台命令找不到我们自己定义的名称，我们需要做出相应的设置，具体方法如下：

点击工具菜单栏-自定义，命令，所有命令，找到凸台，点击显示属性，点击三个点。

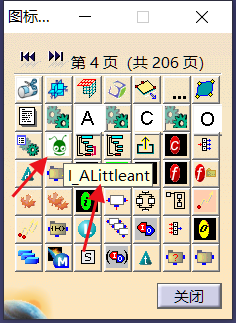

找到我们自己定义的logo如下图所示[这里我们定义的名称I_ALittleant在第四页，不需要翻很多页，可以看到，总页数是206页]，选择并依次关闭相关窗口，刷新CATIA，发现凸台图标已经替换成了CATIA小蚂蚁logo。

这种方法并没有替换原有的命名为I_Pad.bmp的图标，当我们失去兴致，想要换回软件原有的凸台图标时候，我们只需要点击重置按钮即可。
