CATIA工程制图:精准设置基准目标



基准目标命令较为简单,较为复杂的是基准目标的概念,若非做测量和尺寸出身,可能不知道其概念,自然软件命令就失去了灵魂。

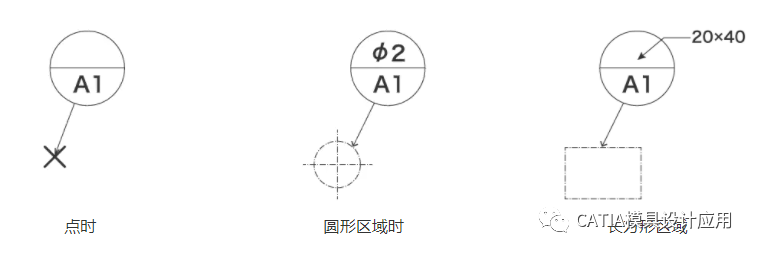

所谓基准目标,指的是在设定基准的时候,与测量的工具接触的点,线或者面等元素,在图纸上,需要对这些元素进行标注,如下图所示。



那么为何要设定基准目标呢?

这是因为当物体表面凹凸不平时,若将整个面作为基准,则测量起来存在不方便和重复误差大等问题,所以,就在这个大的区域,找出若干基准的元素,其特点是稳定和容易识别,且方便测量器具接触。

设定基准目标,只需要将必要的最小限度的范围设置为基准目标,也就是够用就行,不要太铺张。


下面介绍命令:

启动命令后,选择图示圆孔,在弹出的修改基准目标对话框中输入圆孔的直径,A是系统自动增加的符号,可以根据定义和需要进行更改。


单击确定,可以对基准目标的位置和展示形式等进行设置,其他种类的基准目标的命令用法与此基本一致,不做赘述。
