CATIA工程制图：堆叠式尺寸标注

好的图标不在于华丽，而在于能够让你一见如故，对功能的猜测可达十之八九，链式尺寸图标形象展示了尺寸的效果，也可以看得出其与链式尺寸或累积尺寸的差异。

我们还是展示一下功能。

激活命令后依次选择从左到右的四条直线，效果如下。

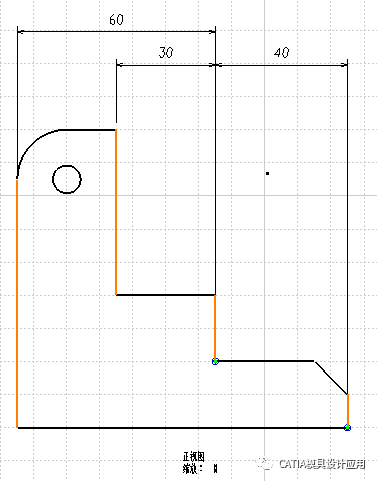

改变一下直线的选择顺序，最重要的是第一个选择的元素，它是默认的基准，下图我第一个选择的是哪条直线呢？

我们可以尝试角度的堆叠标注，有了前几文的经验，我们知道它是一定可行的。可能你发现，下图我们选择了多条直线，但并非所有直线都参与了标注，为何？

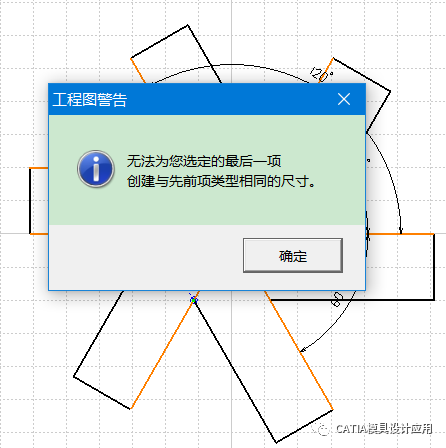

后面选择的元素，不可以与前面选择的元素平行，否则报错如下：
