CATIA工程制图半径尺寸标注技巧



半径尺寸多用于标注圆弧,特别是圆角投影。

如下图所示,激活命令,选择圆角。


此时将会预览R的位置。

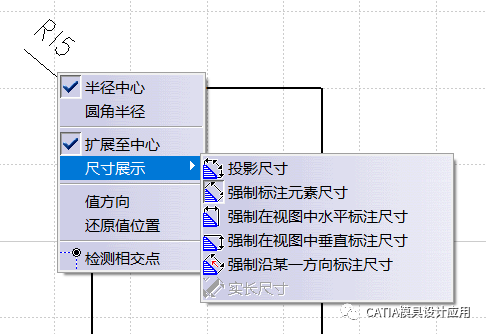

那么,我们如何将半径标注改为直径标注呢?右键发现,也无法实现。



先确认,完成半径的标注。

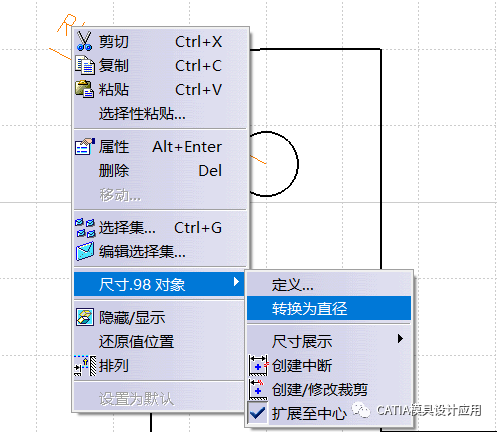

然后,我们在尺寸上右键,选择对象——转换为直径,确认。



此时,系统将半径标注转化为直径标注,且自动做出辅助线。



虽然说,这样的操作对于上例而言,并无实际意义 但是,这里展示的目的有二:

a、操作的过程,上下文菜单会随着操作的进展而变化,不要轻易放弃,你的很多需求都可以在右键菜单中得到满足;

b、直径尺寸和半径尺寸之间的相互转化是可行的。最后双击尺寸。


尺寸值对话框全部灰化,这是因为2D无法驱动3D。



END
