CATIA工程制图尺寸命令全面指南

尺寸标注是工程制图的重要工作内容，其子工具条还是很壮观的，如上图所示，接下来的一段时间，我们就逐一进行讲解。

尺寸工具条的第一个命令，就是尺寸命令，其功能适用性很强，会根据旋转的元素的不同，自动选择不同的标注类型，是最为常用的尺寸标注命令。

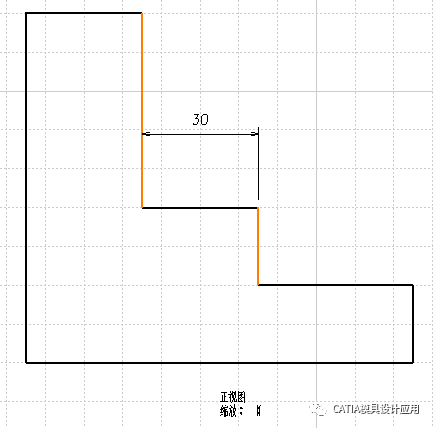

选择两条平行的之间，将标注二者之间的距离

选择一条直线，则标注这条直线的长度

选择两条不平行的直线，则标注二者之间的角度。

标注一个圆弧，则标注其直径或者半径。

在落笔确认之前，可以通过右键，切换其标注的是直径还是半径，也可以是圆弧长度等内容。

切换为圆长度的效果如下图所示，尺寸上方自动显示一个圆弧的形状，用以分别。

不要试图选择三维图形拐角点，投影到草图上，并无此元素，但是，可以对2D中创建的点进行标注。

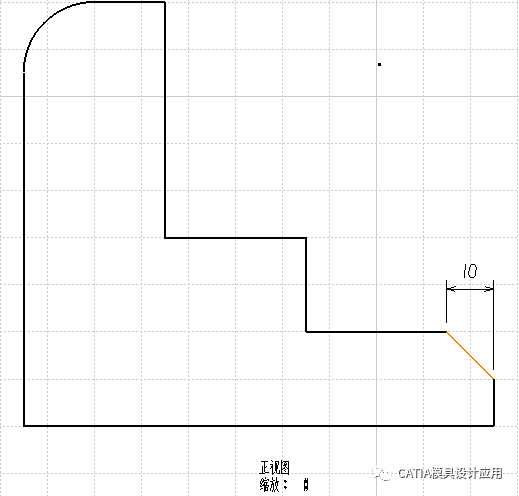

标注斜直线的时候，默认的是长度，可能不是我们需要的。

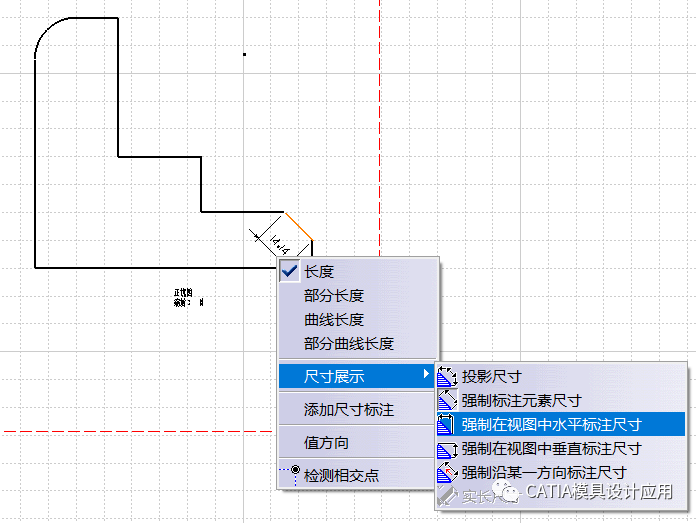

右键选择尺寸展示——强制在视图中水平标注尺寸选项，效果如下：若选择投影尺寸，则会根据光标的位置，自动创建水平，竖直或者长度尺寸。甚至还可以规定标注方向。

但是，面对螺纹等，无法进行自动的选择标注，建议选择专用的螺纹标注命令。

另外，需要提醒：标注并不会改变我们的几何图形，它只是将几何图形的实际尺寸信息，通过设计师指定的方式，展示出来而已。
