掌握CATIA参考元素:直线的应用

小伙伴儿们,今儿咱们介绍一下参考元素中的第二种类型:直线。

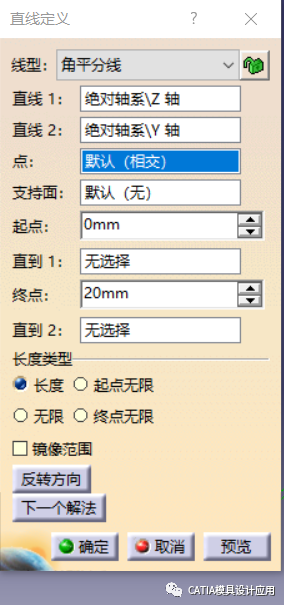

启动直线定义命令,展开线型,其实就是选择希望通过何种方式创建直线。请注意类型后面有个锁头,可以在指定类型后,将类型锁定,避免在选择中类型改变。

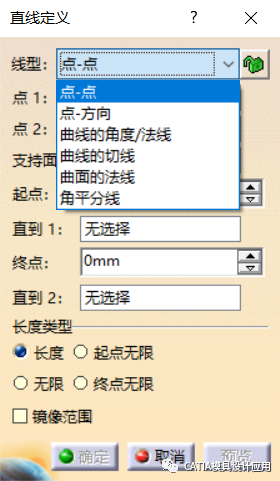

通过下拉列表,我们可以看出,直线的类型有六种:

  • 点点:两点连线
  • 点,方向:过某点与某方向平行
  • 曲线的角度/法线:这个类型复杂一些,需要指定曲线,曲线上的点,支撑面等信息。
  • 曲线的切线:这是上一种方式的特例
  • 曲线的法线:这也是一种特例
  • 角平分线: 这里需要输入两条直线,得到角平分线可能有多个解法,用户可以根据需要切换,选择,确认。


对于直线的具体选择和输入内容,可以根据界面要求填写即可,难度不大,关键是要了解,CATIA软件能做什么,不能做什么。

直线经常用作设计过程中的辅助线,快速准确的建立,有助于提速增质!
