CATIA技巧：如何自动选择2D元素

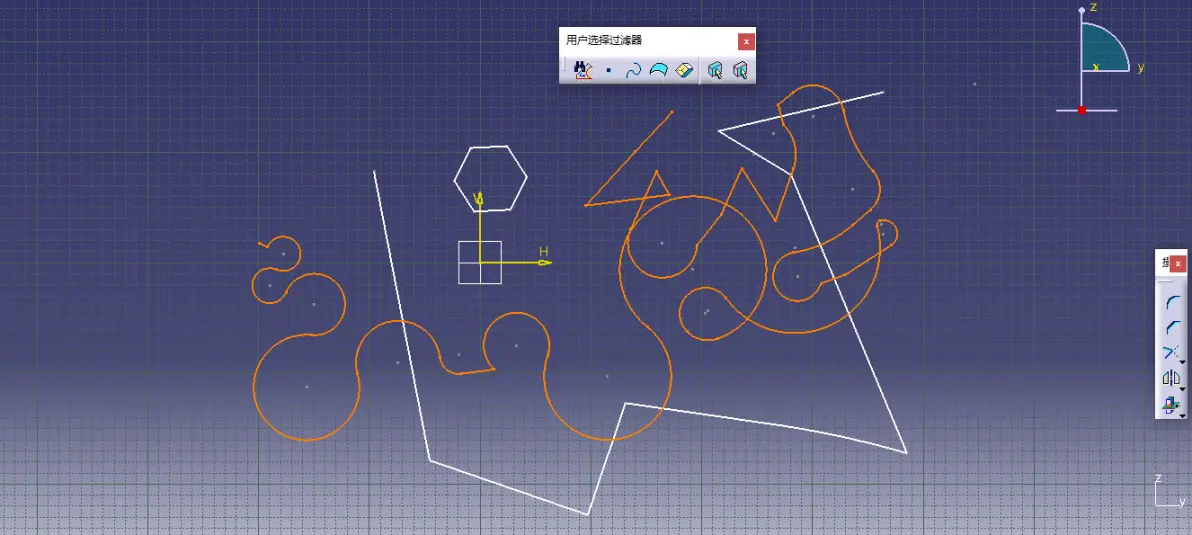

CATIA建模过程中，草图里经常需要镜像一些画好的线段，特别是一些复杂的线，需要选中你需要镜像的线，其中一个方法是使用过滤器，然后框选，但是这会将不需要的线给框上，比较繁琐，可以使用【自动搜索】这个命令，见下图：

自动搜索

每次使用的话 ，这样选择比较麻烦，可以对此命令设置快捷键，此外也可以把此命令拖拽至工具栏即可添加命令，同理，如果不想要这个命令，反向拖拽至命令列表即可删除。

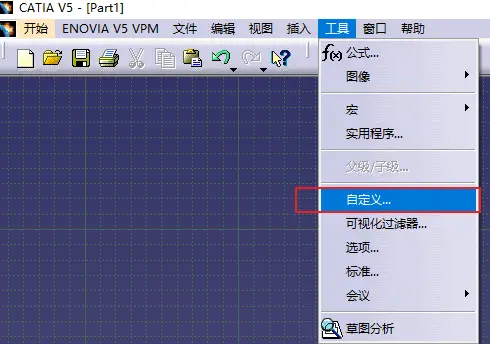

1.工具→自定义

工具——自定义

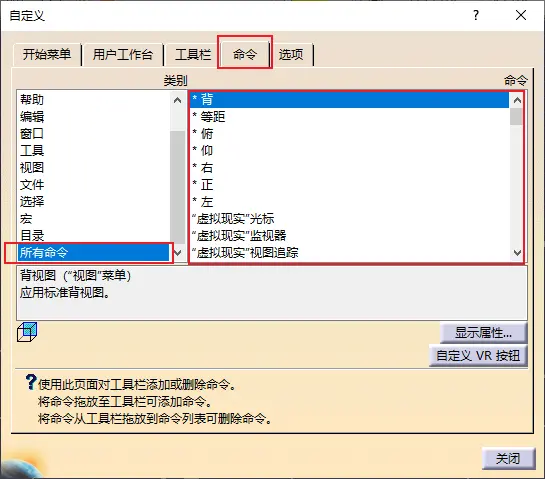

2. 命令→所有命令→右侧命令框里寻找此命令

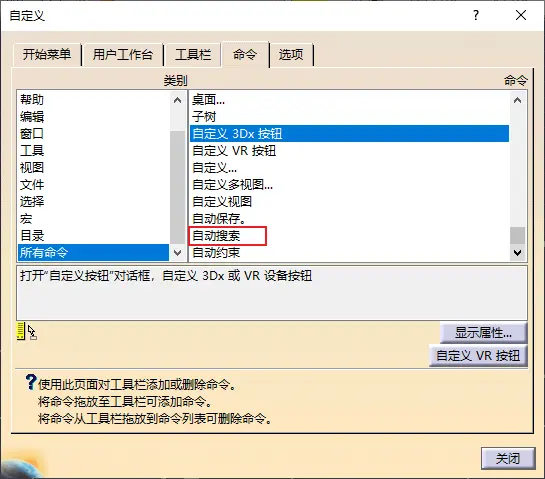

3. 如何快速找到【自动搜索】，将输入法切换到中文输入，输入【自动搜索】的第一个汉字，即可跳转到第一个汉字是自的命令，见下图。

切换输入法

【自动搜索】命令

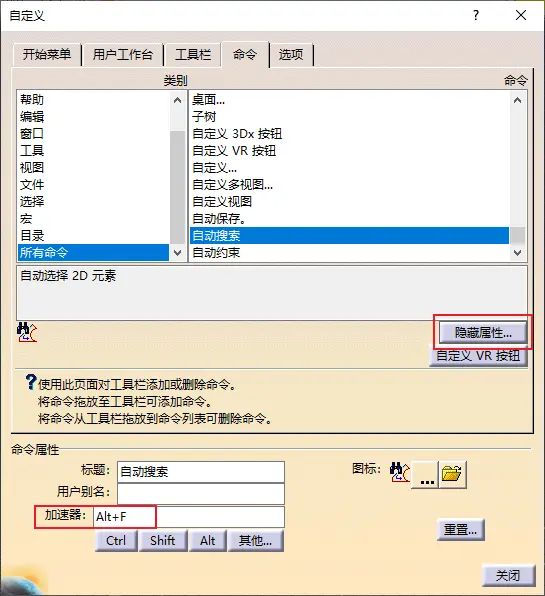

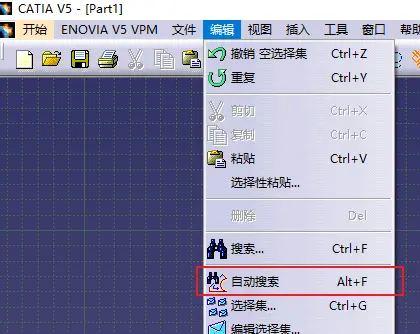

4. 设置快捷键，这里设置的是Alt+F。

加速器（快捷键）

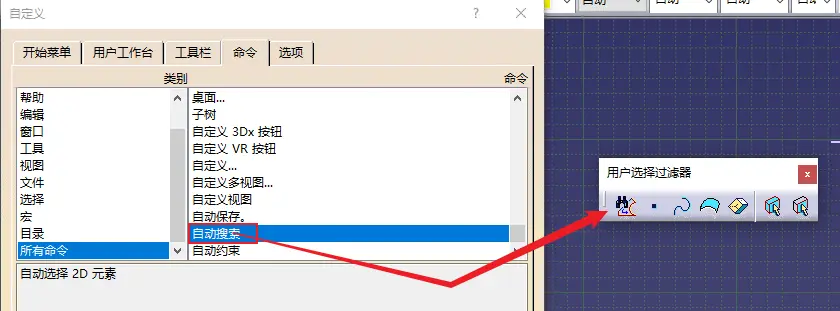

5. 拖拽至工具栏中

这里拖拽到过滤器的工具栏里了

举个栗子：丝毫不会选中相交的草图

栗子
