CATIA元素的选取方法详解与操作技巧分享

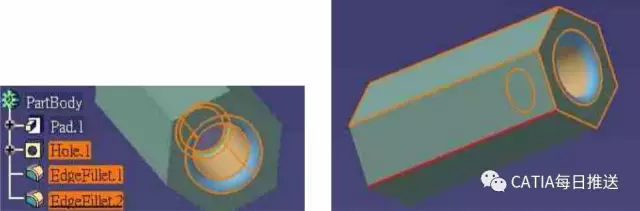

一、shift、control键选取

shift键选取：在结构树上，若要连续选取多项元素，以鼠标左键选取第一项元素，按下“shift+鼠标左键”再次选取最后一项元素即可了。

tips：

1、这里的选取元素一定是在结构树中选取。

2、这里的复选是从第一项元素到最后一项元素全部选中，中间没有跳跃式的选择。

control键选取

在结构树或零件数据上按下“control+鼠标左键”，选择任意你想选择的元素。

tips：

1、这里的选择可以在结构树上完成、同样也可以在你的绘图区直接选取图形元素。

2、与shift选取不同的是，这里可以跳跃式的选取，但每一次选择的都是单一的元素，这也是与shift的一个区别。

取消选择

重新选择该元素一次，可以单独取消单一的元素，如果你左键单击绘图区背景任意位置，那么取消的是所有你已经选取的元素了。

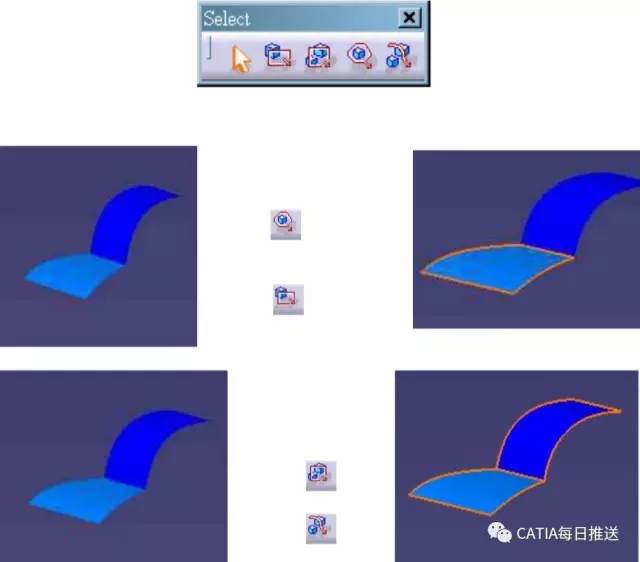

二、框选模式

这里用一张截图就可以进行说明了

三、设定选择组合

1、使用时机：要选取某些特定的元素时可以使用这种方式。

2、新增/编辑组合步骤

a.编辑功能表，编辑选择组合

b.建立新的组合，重命名：增加你需要选取的元素。

c.完成了选择组合的定义。

3、选用定义群组

a.编辑功能表，选择组合

b.出现选取选择组合对话框

c.在对话框中选择群组，双击鼠标左键即可

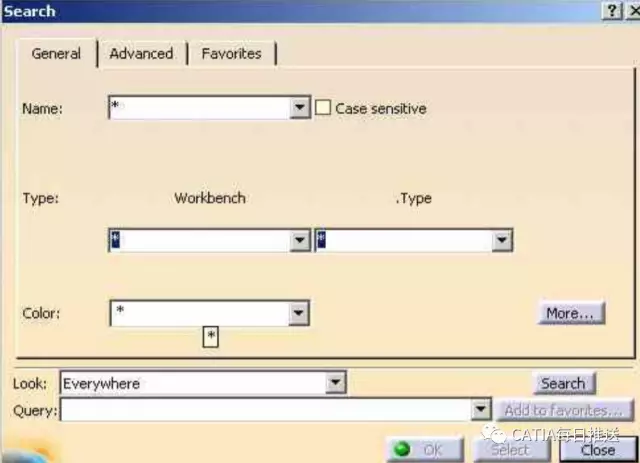

四、搜寻命令

操作方法还是看下面的步骤吧：

1、指定名称，举个栗子：my sketch & sketch*

2、指定颜色，可以直接选择元素的颜色

3、指定元素形式（type）或者工作平台（workbench）

4、指定可见性、图层、线型、线宽等图形属性来搜索元素

5、可以将常用的搜索条件加入到“我的收藏”里加快搜索速度

6、在进阶搜索中，搜索条件（工作平台、元素形式、元素属性等）与逻辑条件（and、or、except）互相配合使用

五、组合选取模式

这个方式只是适用于assembly design模块结构树中，选择的元素是零件

选取模式：

children：选取该层结构树下的所有零件

others：选取该层结构树以外的所有零件

all：这个就不用解释了吧

选取步骤：

1、选取结构树上任意元素

2、按下鼠标右键，选择selection mode

3、选取模式以后就OK了。
