解答：CATIA元素拖动时的“目标无效”警告原因

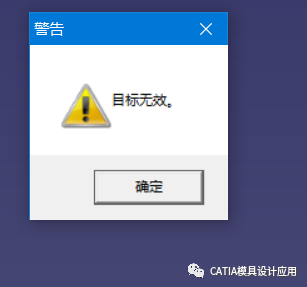

大家知道，CATIA的元素，在这几过程中，可以在不同的几何图形集或几何体之间拖动的，但是，有时候，会弹出如下警告：目标无效。

那么原因是什么呢？

CATIA的建模，是参数化的过程。也就是，建模过程存在先后顺序的。那么，如果你的拖动，导致了这种继承顺序的变化，就会被警告，拒绝拖动。

这里讲述的是一种最为常见的情形，可能还会有其他原因，但归根结底是违背了CATIA自身的建模原则。

上文讲的建模顺序，可能初学者不理解，下面举个例子。

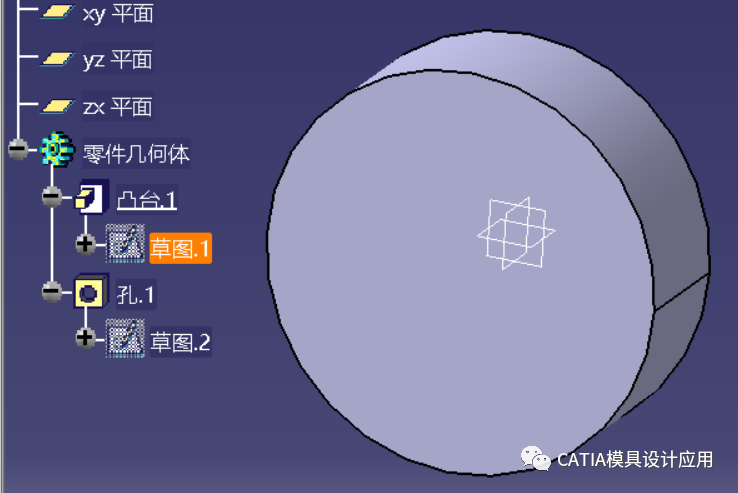

比如，你基于某个物体的表面，做了一个孔，如下图所示：

此时，由于你的孔是建立在这个圆柱的表面的，那么他们之间就有一个先后顺序，不可以将孔排到凸台之前。

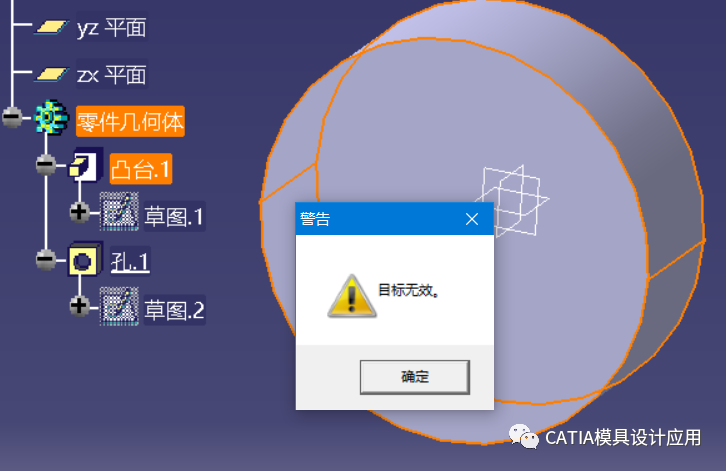

大家知道，拖动一个特征进入几何体或者几何图形集，默认是放到队列的最后的，那么我们拖动凸台.1到零件几何体里，它就会被排到孔.1的后面，这就违背了设计的顺序。


当然，您将会得到一个警告，并且被拒绝执行。

  （完）
