CATIA零件布尔联合与修剪的高级应用

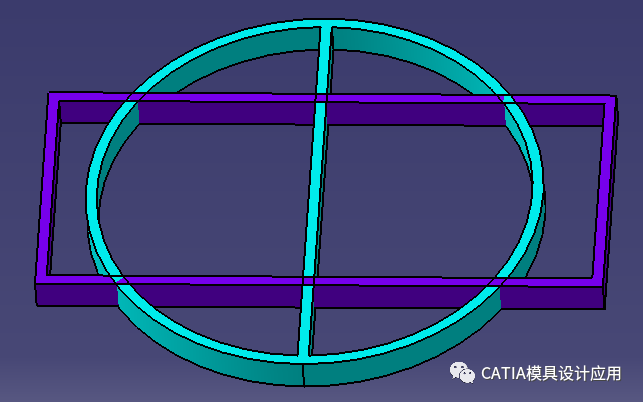

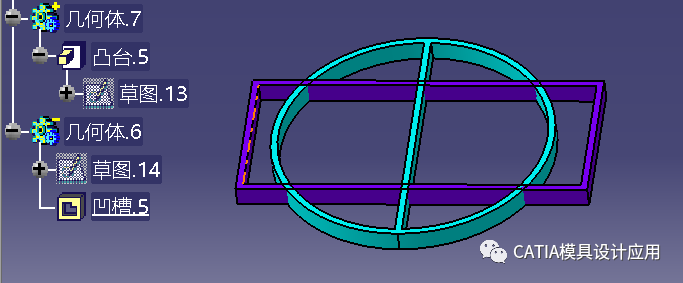

联合修剪,是可以将几何体和其他几何体进行相互修剪。如下图所示,我们准备了两个几何体,用于演示联合修剪命令。

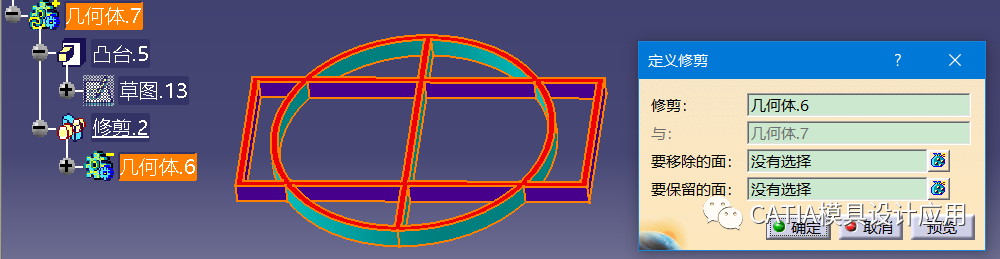

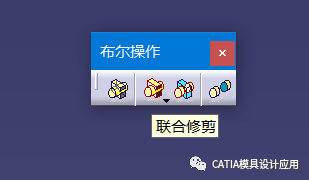

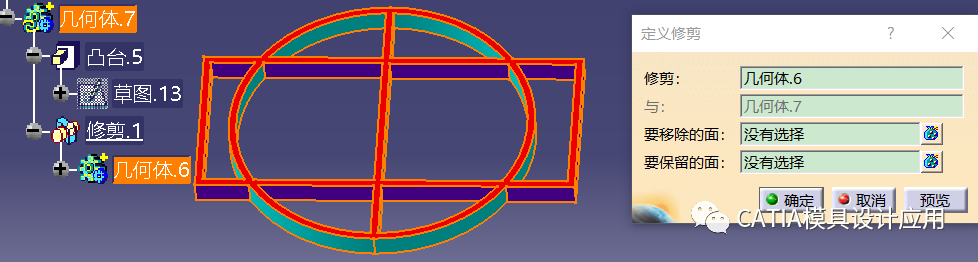

启动命令,选择几何体6与几何体7修剪

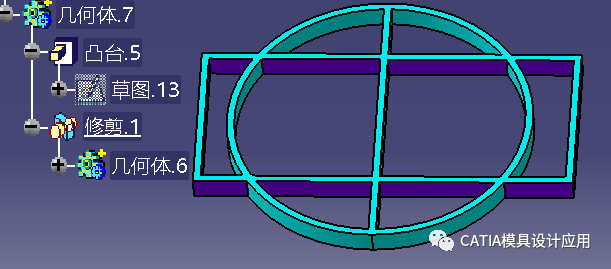

在没有选择要保留的面时,结果如下,两个几何体合并到一起了。

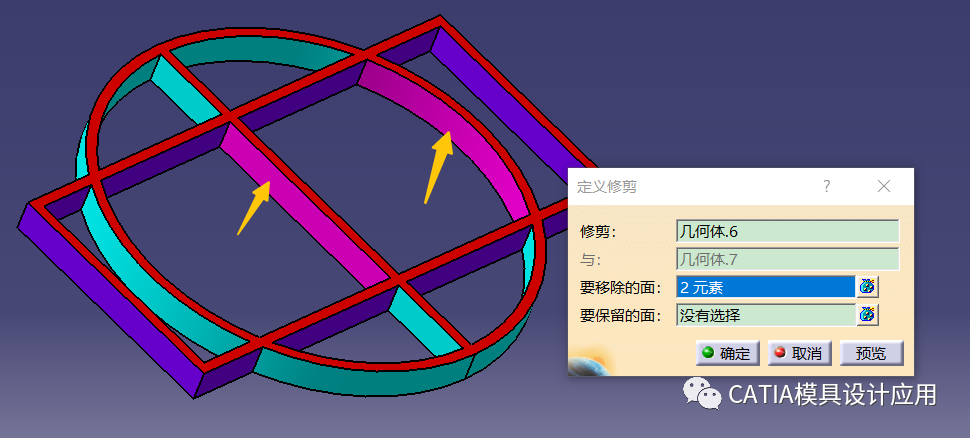

选择两个要移除的面

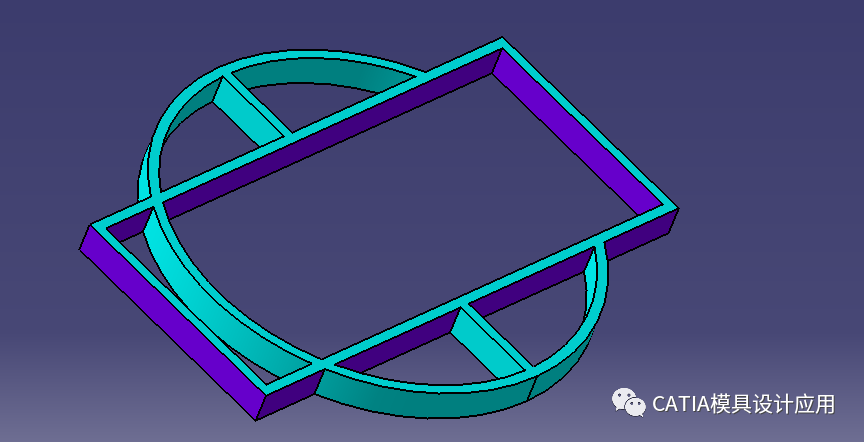

确认效果如下:


进一步选择要移除的面和要保留的面

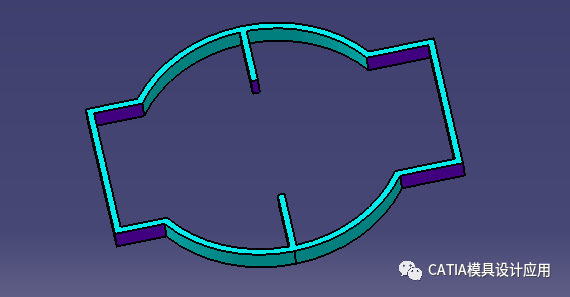

确认后效果如下


现在两个几何体都是正几何体,下面演示一下几何体属性不同的情况如何。


下图所示,联合修剪的结果,与布尔添加和布尔移除的规律是一样的。

最终的结果的正负特性与外层的几何体保持一致,布尔移除过程的操作中,不会考虑几何体的正负属性

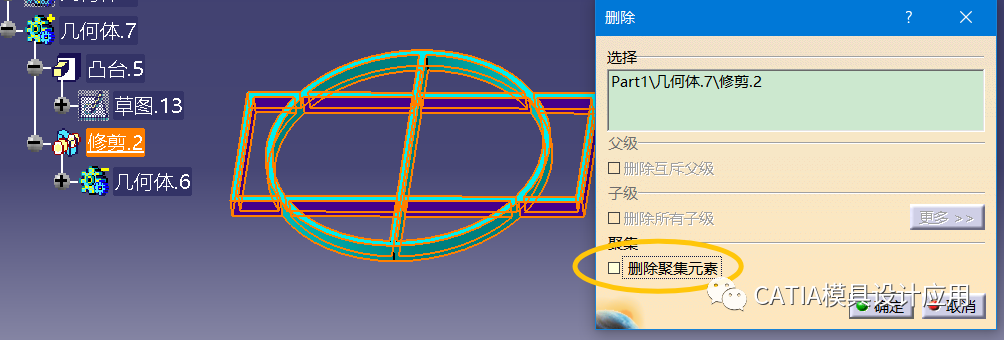

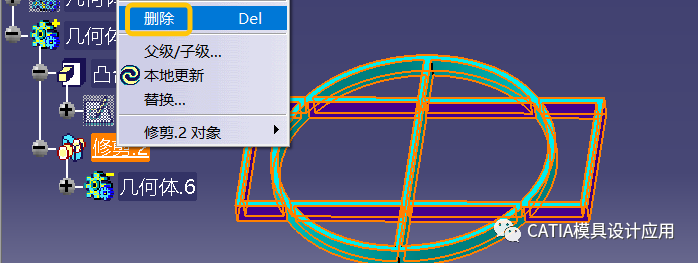

如果我们操作后悔了怎么办?如何把布尔操作恢复到之前的状态呢?右键,选择删除。


不要删除聚集元素,这样几何体6才会被保留。

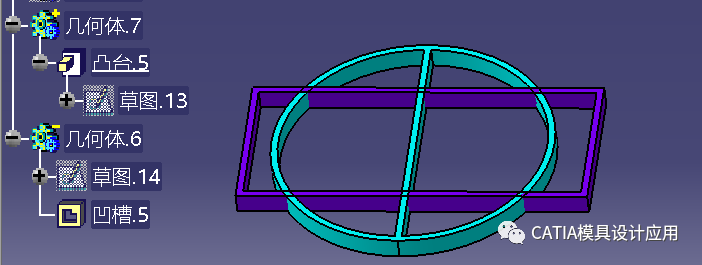

确认之后,一切完好如初,我们又回到了布尔操作之前的状态。



END
