联石湾特大桥为中山西环高速公路项目27座特大互通桥之一。全桥长412m，采用独塔双层钢桁梁结构，横梁预应力钢束数量多，弯曲位置多，全桥采用半漂浮体系。

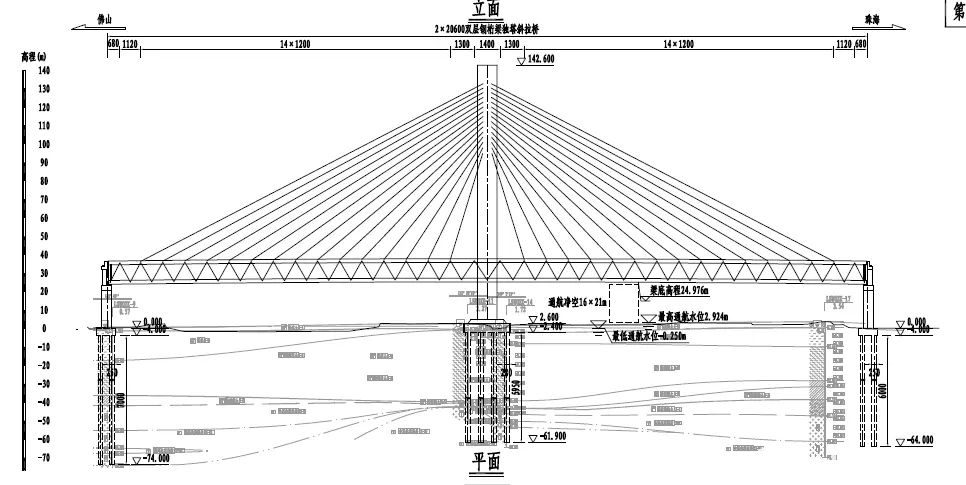

全桥图
在该项目中，百木科技采用CATIA软件进行三维深化设计、碰撞检查，和工艺模拟，达到高质量、高精度、高效率的工作成果。

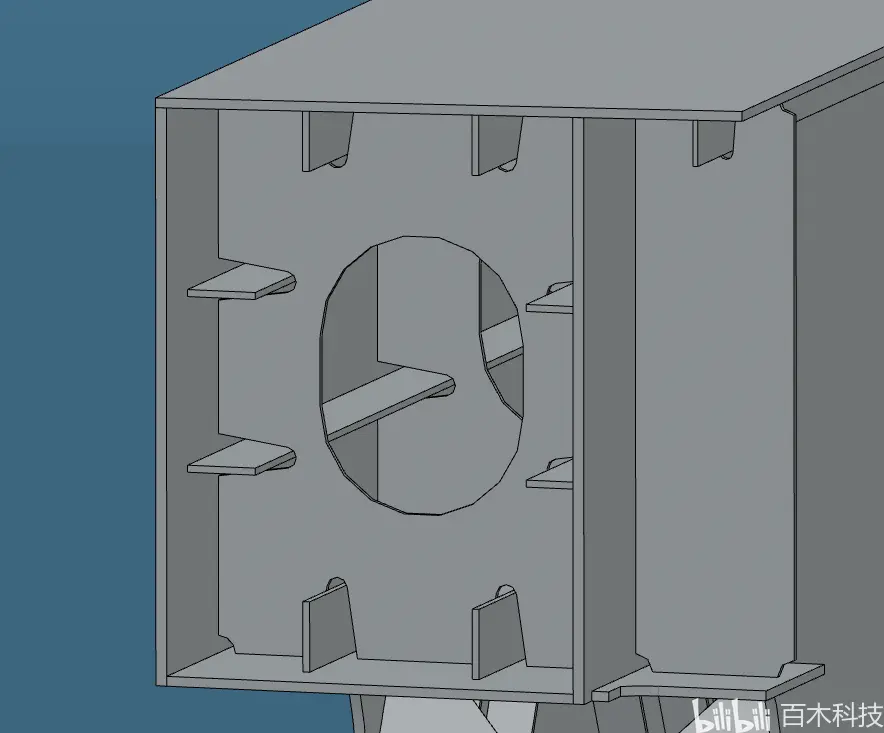

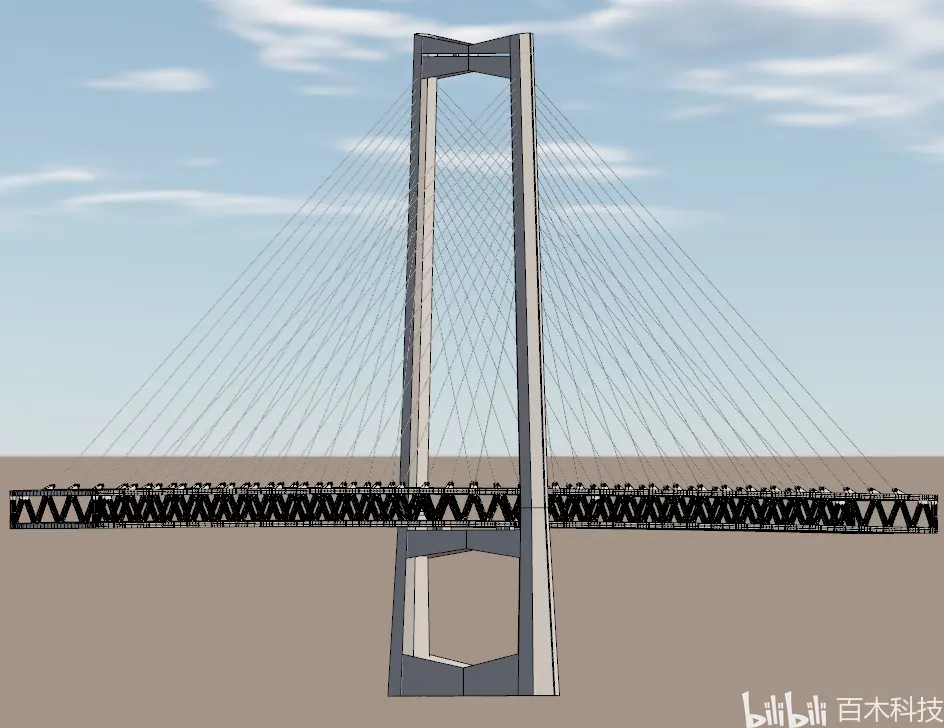

模型图
建模过程
1．该项目采用骨架法+模板的方法进行建模，在建好的骨架上填充公司积累的模板，提高桥梁建模效率。

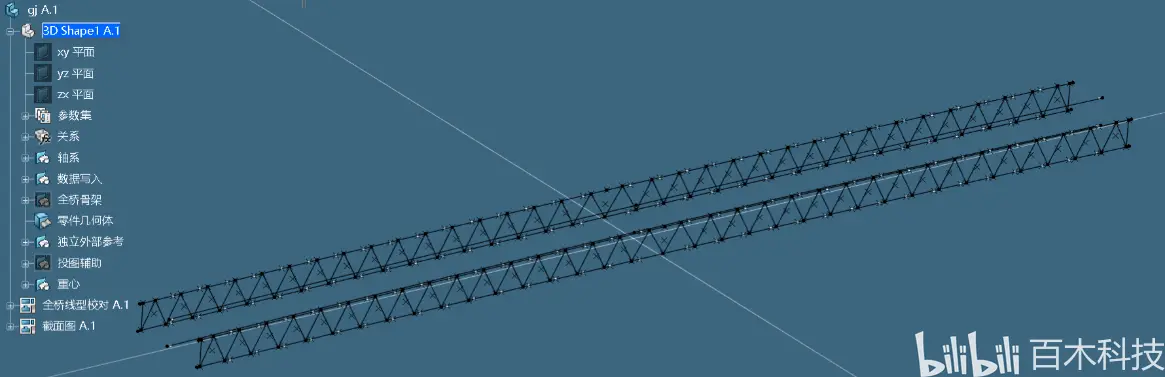

骨架

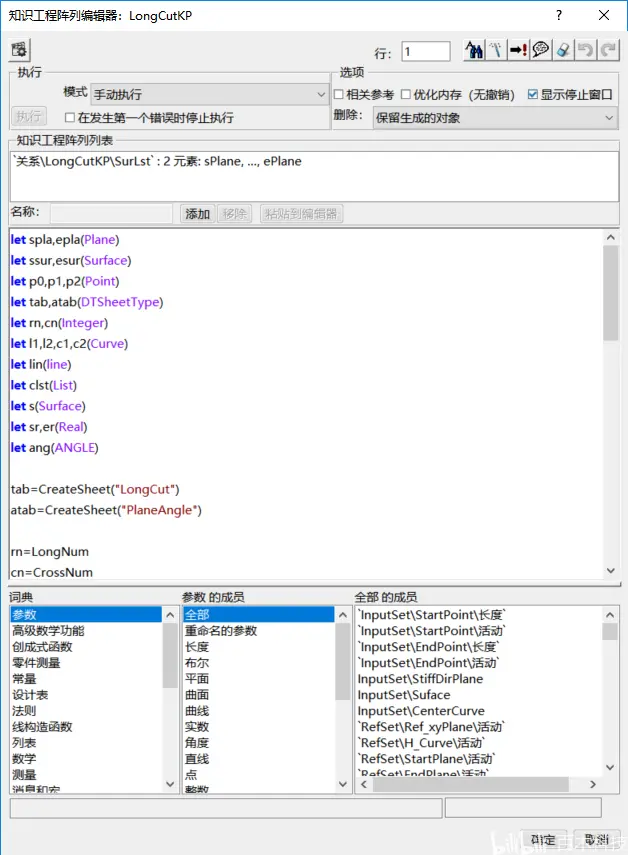

2.脚本配合Excel数据快速进行节段划分，同时可考虑不同连接方式批量生成所需零件模型，提高工作效率。
3. 模型建成后，为确保钢桁梁的安装精度，对所有的钢桁梁节段进行虚拟拼装避免干涉或者有间隙存在。
碰撞检测
下一节，我们将继续讲述该桥详图出图过程及相关内容。
