CATIA参数化设计揭秘:标准件库应用

1.标准件调入库

CATIA承认的标准件是成系列的零件,比如软件自带的螺丝标准件。它们有一系列规格,并且遵循一定的参数关系。如果是公司级别的标准件,只有一个规格,是不需要添加到软件的标准件库中的,也添加不进去,因为软件会提示没有设计表。有了设计表,才代表这个零件是有一系列规格的。关于设计表,本章节稍后会讨论。

调入方法如下:

文件--新建--标准件(catalogdocument),

右击模型树的“章节1”--“对象-定义”--更改名称,

单击右边工具条的“添加零件系列”

“选择文档”中选择刚才建立的part 文件,

确定,双击模型树上该零件。

在产品(product)模块下,点击下方工具条的库文件,从文件夹中选择你刚才保存的catalog文件,你的零件库便出来了。


根据上面的添加步骤可以看出,需要先建立零件格式的标准件的模型,再通过新建catalogdocument的方式将其添加到标准件库。之前提到设计表是标准件必须具备的,那我们就来看看设计表是什么。既然CATIA自带螺丝标准件,先看一下螺丝的设计表是怎样吧。下面是我在装配中插入的一颗螺丝,其零件下包含“关系”,“关系”下又包含表格,双击该表格出现如下对话框。该对话框中就是标准螺丝的参数。



2.标准件建模

新建方法如下:

文件--新建--零件(part)。

单击草图工具


,再单击一个坐标平面,进入草图模块,绘制草图轮廓,

单击右边工具条上的退出草图


,单击回转或拉伸,完成实体。

现在,所需的零件已经有了。

注意,回转命令的轴线可以在选框中右击,出现轴线选项。


2.1草图约束

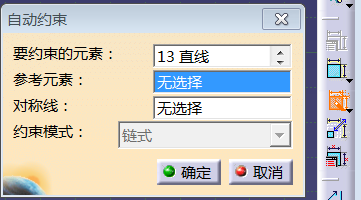

我们需要为刚才的草图添加约束,以便后续使用参数去驱动这些约束的尺寸值,也就可以驱动草图以及实体。这些参数也是将要写进表格的内容。就像螺丝参数表格中的‘L’ ’D’等。稍微复杂的草图,最便捷的绘制方式就是先画出大概轮廓,全部选中,添加自动约束,然后修改约束值,把草图调整到精确的结果。自动约束的对话框如下,右边是草图约束工具。


3.关系

关系就是用f(x)工具建立的参数,被赋予给了模型中某些约束,关系下方显示的内容形式就是:某尺寸y=某参数x*2+1这种形式。从而可以通过改变树上的参数x,驱动三位模型中约束值y的改变。


之前说到与表格关联后,零件才可以由一个变成一系列。首先要确定零件的哪些特征要变化,将要变化的尺寸跟f(x)参数通过关系关联起来。此处参数是在零件(part)级别下,所以不是全局参数。下图是添加了’高’这个参数后的树。最后将我们需要的所有关系表格汇总起来,我们就有了制作标准件所需的表格的内容。


在树状图上双击该参数,会弹出编辑参数的对话框。这个功能带来一个极大的好处就是,需要修改的参数都可以归纳在树状图上,而不用到模型里面去找当初建立的那个约束。特别是全局参数,其对应的约束值可能隐藏在产品(装配)中任何一个零件里,所以这样的归纳整理,非常有利于设计变更。

新建关系的操作方法如下:

双击树上的草图--右击一个约束--对象--编辑公式。

弹出公式编辑器--双击“全部成员”下的“高”,”高“出现在第二行空白栏里,该草图的一个约束尺寸便被赋予了参数”高“的值150mm。并且,可以在该值后面手动输入+-以及具体数值,比如该栏内容为”高“+1mm,则草图总高被赋予值151mm。也可以选取多个参数。


此时树状图上已经有了刚才添加的关系,草图带有关系的值也带上了f(x)后缀。只要在树状图上修改参数“高“,零件模型就会随之更改了。



创建设计表的方法如下:

单击下方工具条中的设计表


--更改名称和注释--选择“使用当前数值创建设计表”--单击确定。


过滤器选重命名的参数--选中左边的参数插入右边--确定--另存--保存在与该零件同一文件夹。


弹出设计表属性对话框--单击左下角“编辑表”--弹出excel,在里面手动添加几行。另外在左边插入列,首行填入PartNumber,注意大小写。因为每个规格的标准件需要有一个名称,软件需要识别PartNumber作为该零件的名称,填好如图。


关闭保存后会弹出对话框,提示设计表已修改,已同步,关闭此对话框即可。

双击树状图上的设计表,弹出以下对话框,切换到Association,在最左边找到PartNumber,这是零件文件中的零件名,中间的也选中PartNumber,这是设计表中的内容,都选中之后,点击下方的Associate,三位零件与表格内容已经建立关联。然后关闭该对话框。



此时,树状图上,关系下方,已经生成了表格,包含excel里面的3个参数。双击“配置”(configuration),可以为零件选择表格中其他行数据,也就是更改该零件的规格。


另一种更改设计表的方式如下:

打开刚保存的excel,更改其中数据,保存并关闭。

回到Catia,弹出提示框说表格已更改,确定关闭即可。

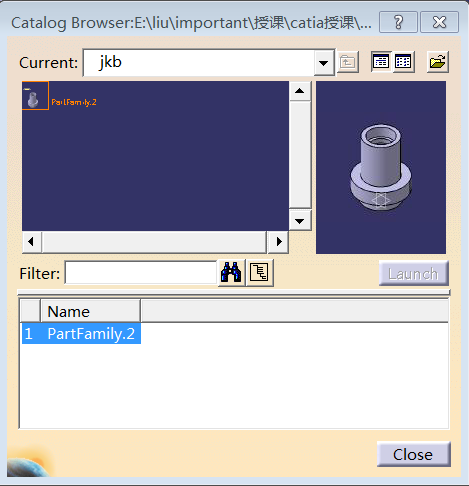

按照本章开头讲的方法,新建catalogdocument文件后,回到产品模块,点击库文件catalog Browser,点击右边的文件夹图标,出现刚才添加的零件。在相应的窗口中双击,可以选择需要的规格插入到产品中。
