产品

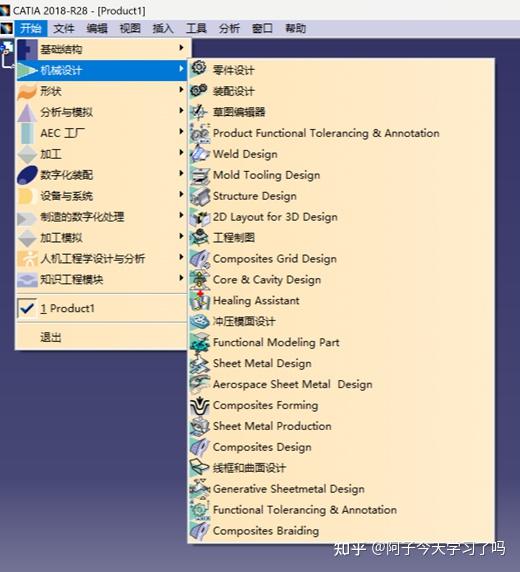

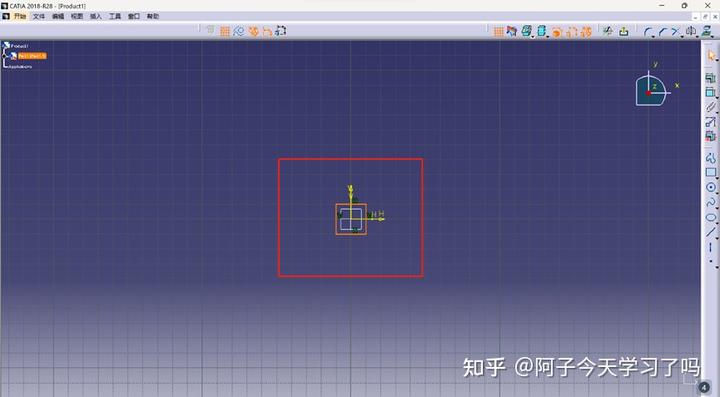

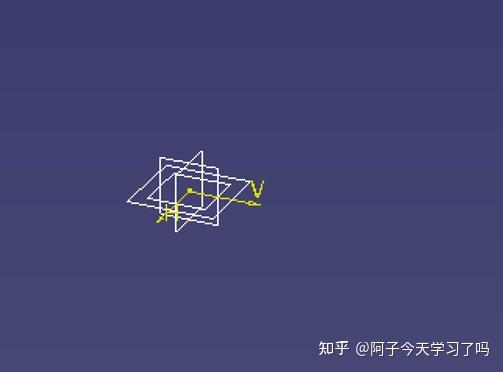

2. 选择一个方向，右上进入草图
3. 右侧选择要绘制的图形，这里选择了矩形，绘制了一个20mm*20mm的正方形

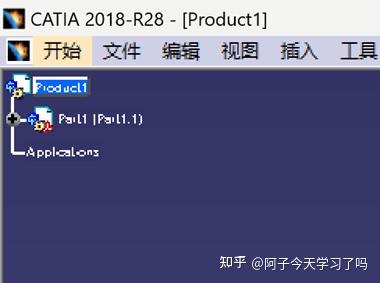

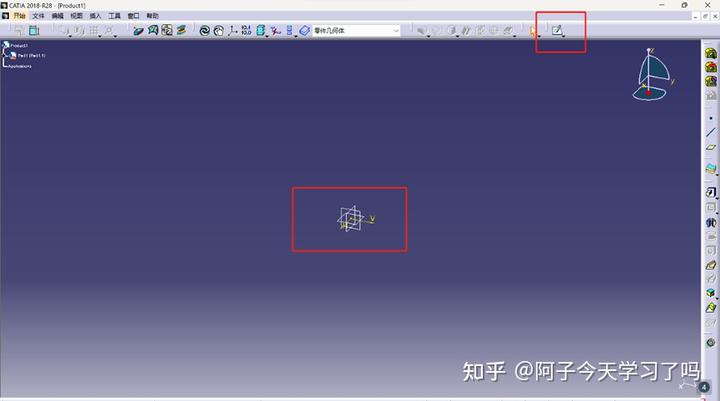

4. 双击左上Product1，退出草图
双击中间的图形，会出现刚刚绘制的矩形

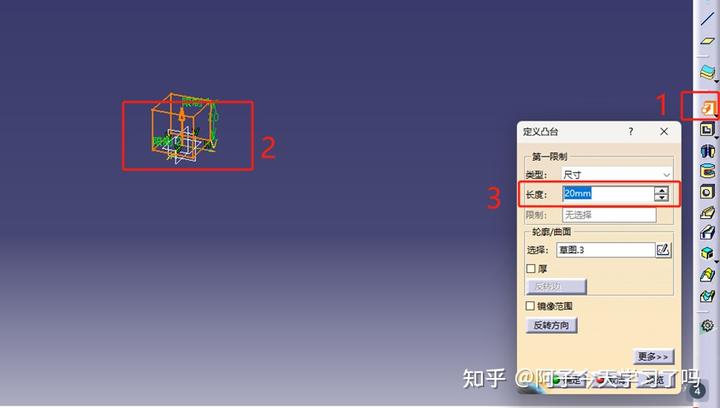

5. 点击右侧凸台，选择刚才画好的矩形，输入拉伸长度，这里输入的是100mm

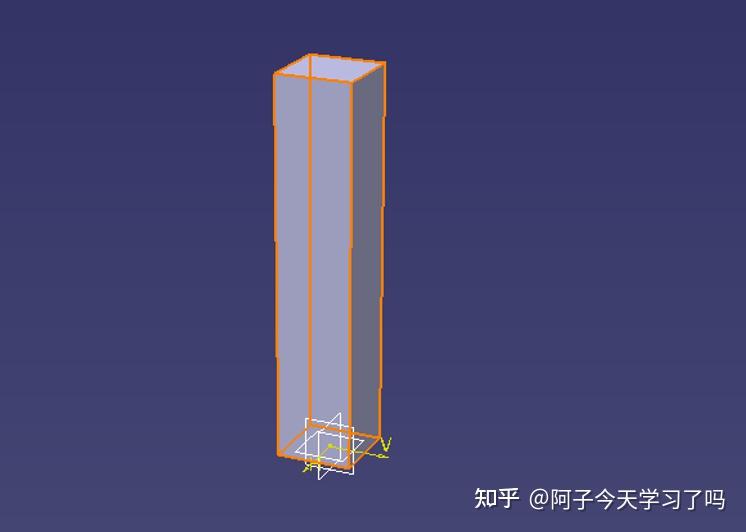

得到20mm*20mm*100mm的梁结构

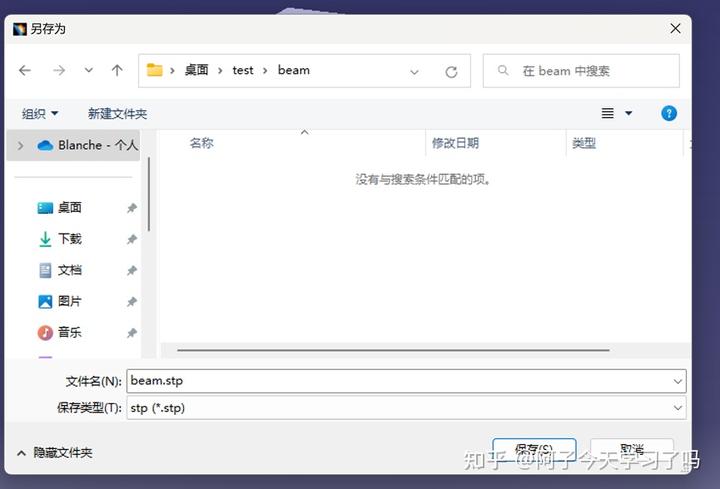

6. 文件->另存为，保存stp文件
1.进入HyperMesh的时候会弹出来下图的框，根据需要选择即可

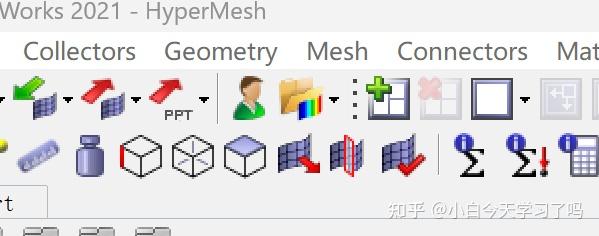

如果之前选择了每次进入HyperMesh时不弹出下面的框，可以点击窗口上方的人头图标

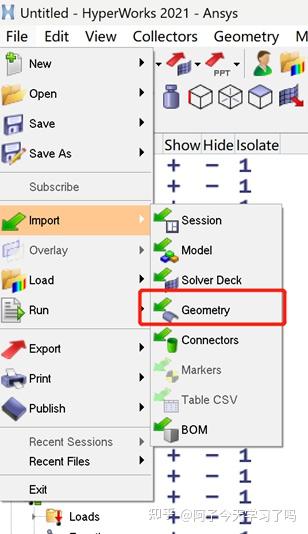

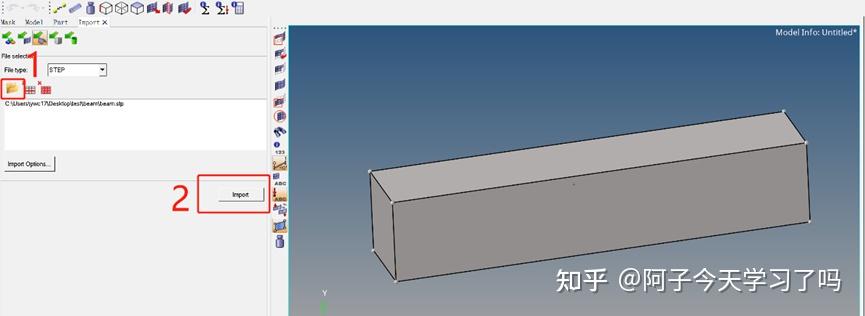

2. 导入刚刚在Catia画好的stp文件
导入模
3. 先画2D网格

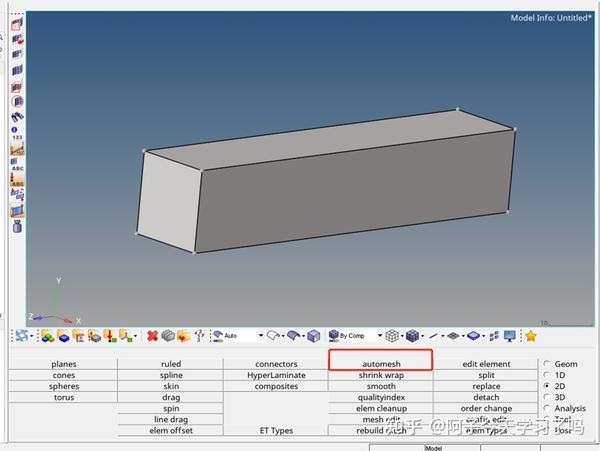

2D->automesh

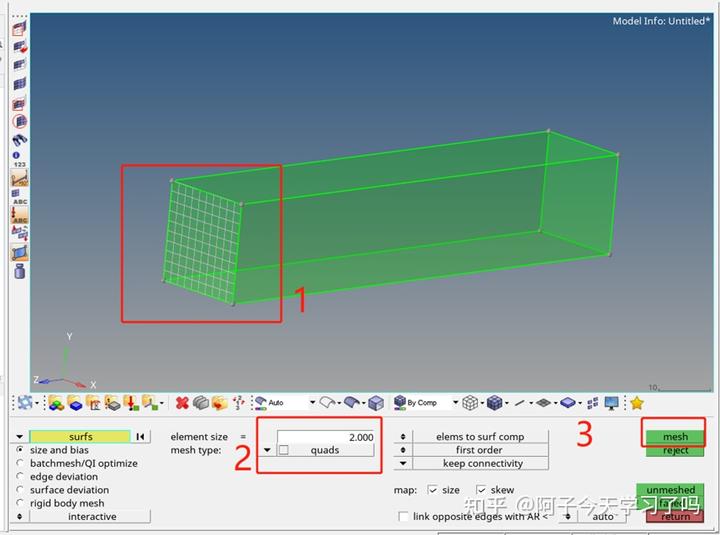

先选择要绘制2D网格的面surface，然后选择单元类型，设置单元大小
这里以六面体网格为例，单元类型最好选择quads only（这里选择的surface为正方形，quads也没什么问题）
这里所选择的面为20*20，网格大小设置为2

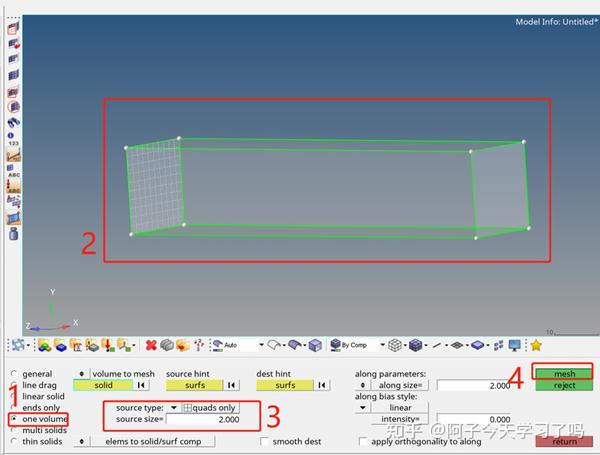

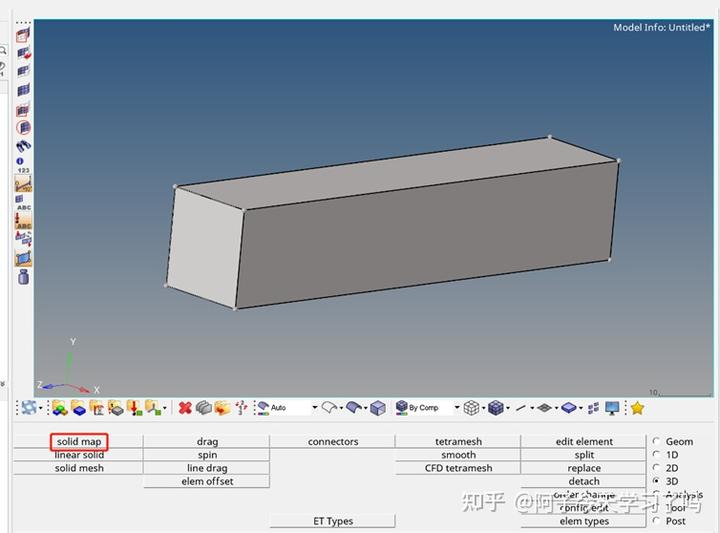

4. 绘制3D网格，3D->solid map
梁结构比较简单，选择one volume即

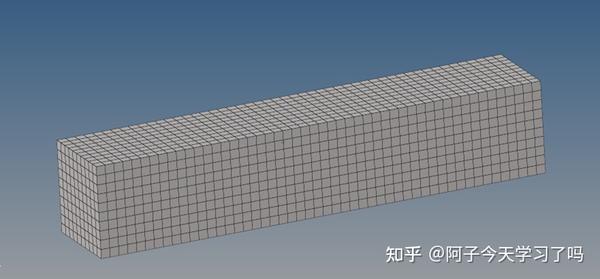

画好后的网格

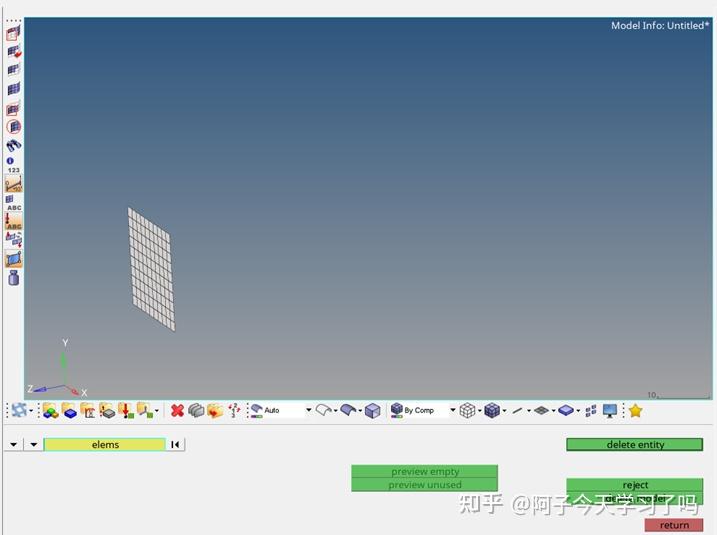

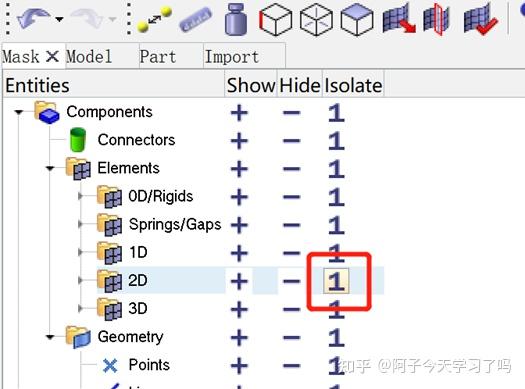

5. 删除2D网格，点1只显示2D网格，然后删掉
6. 合并重复节点
7. 删除重复网格，这里没有，如果有的话save failed后删掉即可

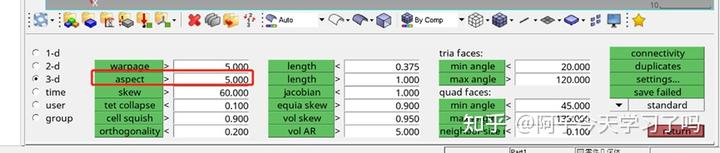

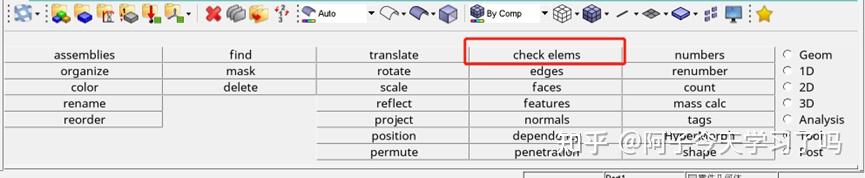

8. 检查网格质量
比如需要检查单元的长细比，也需要检查jacobian之类的，以后细说

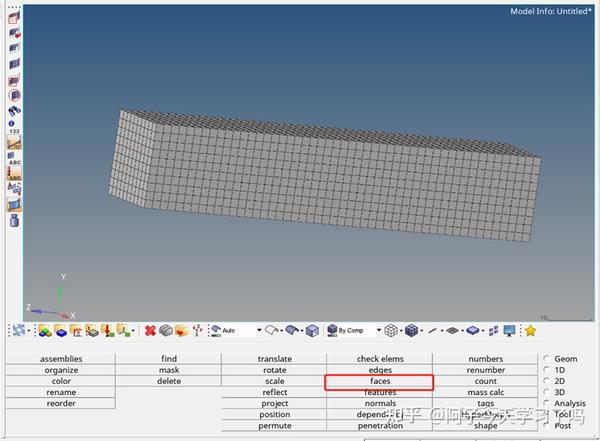

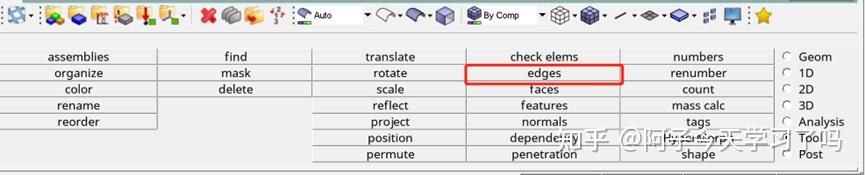

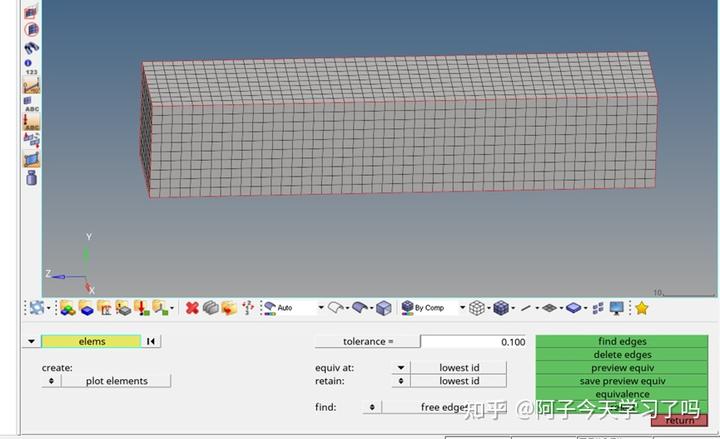

9. 边界检查，检查一下是否存在不应该出现的free edge，如果有的话需要手动/自动合并节点处理一下
全选所有单元，选择

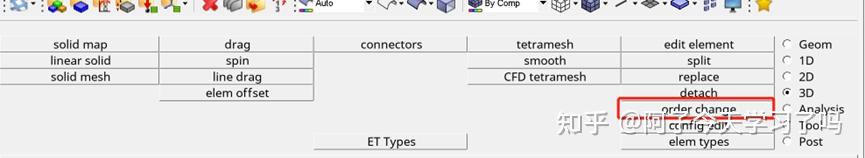

10. 改变网格阶次，根据需要改单元阶次，比如后面考虑使用SOLID186（二阶单元），这里的阶次改为change to 2nd
11. 定义单元类型

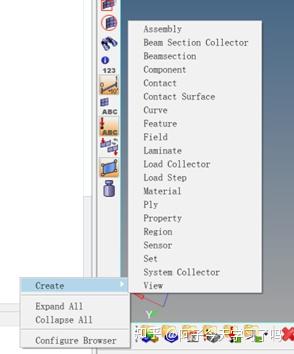

在左侧栏的空白处右键->Create->Sensor，新建sensor1

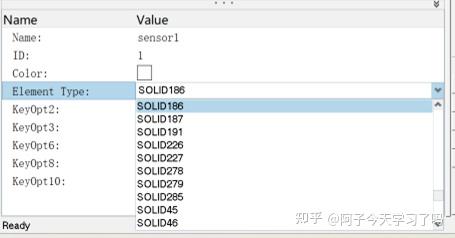

选择单元，单击sensor1，这里选择了SOLID186

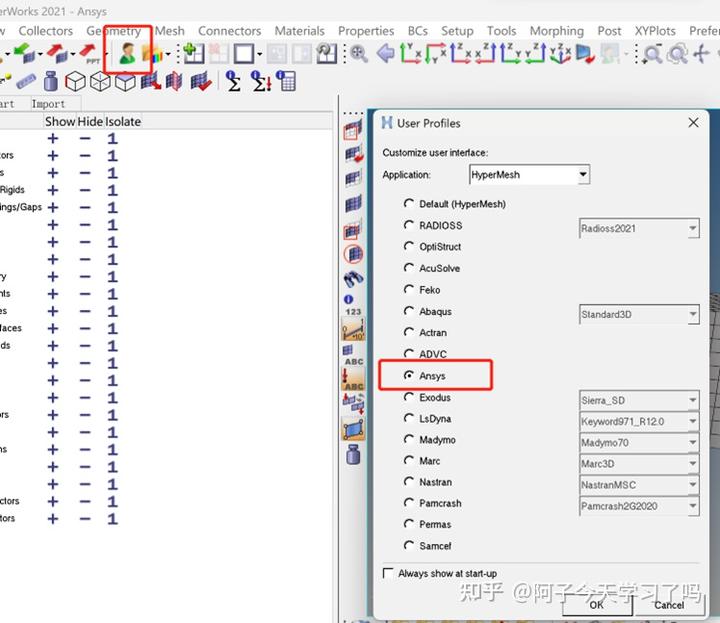

单击头像图标

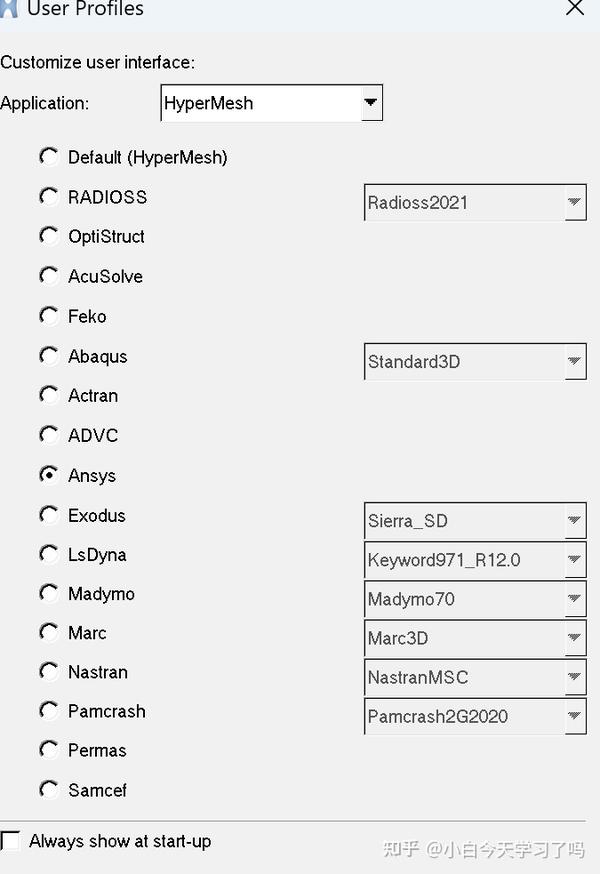

选择Ansys（根据后续使用的数值仿真的软件选择即可）

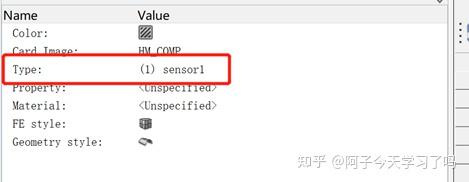

选择要定义为SOLID186单元的component，Type处修改为刚刚设置好的sensor1

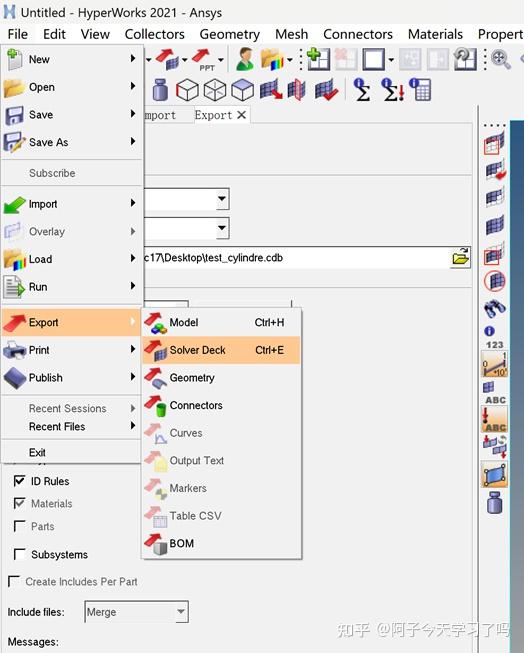

12. 导出cdb网格文件
导入到workbench前需要用APDL洗下格式
File->Read Input from… 选择刚刚从HyperMesh中导出的cdb文件

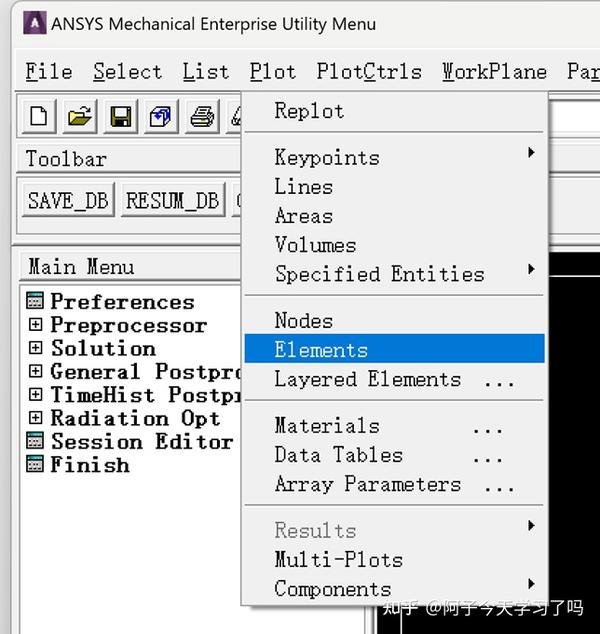

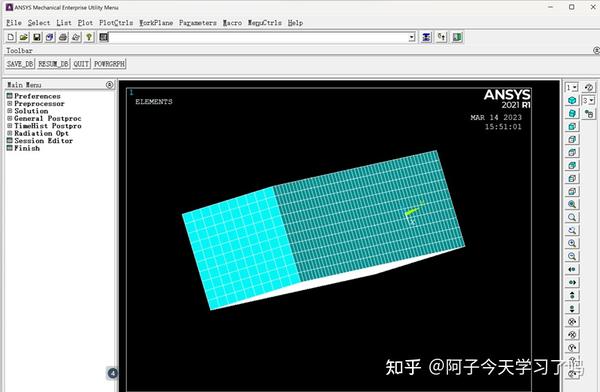

Plot->Elements显示单元

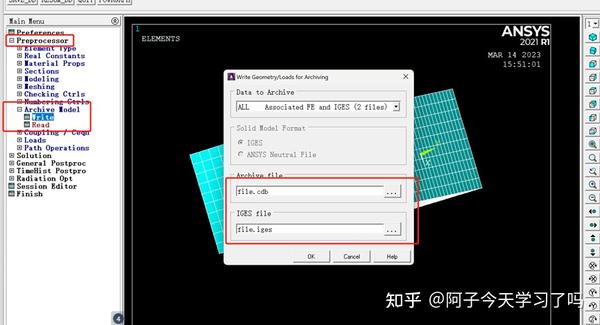

Preprocessor->Archive Model->Write导出网格

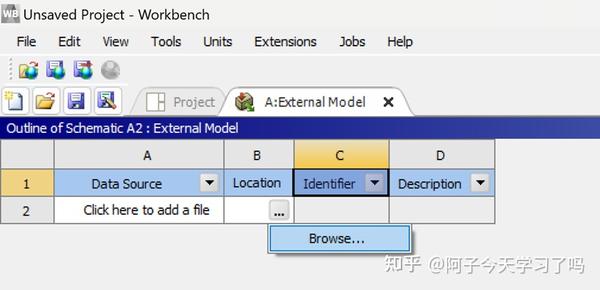

文件导入Click here to add a file（右侧的）…->Browse导入刚刚从APDL中导出的cdb文件
2. 单击对应的文件，选择模型对应的单位

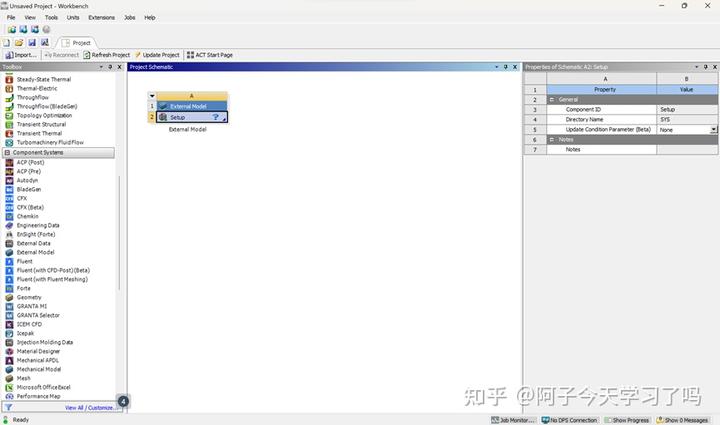

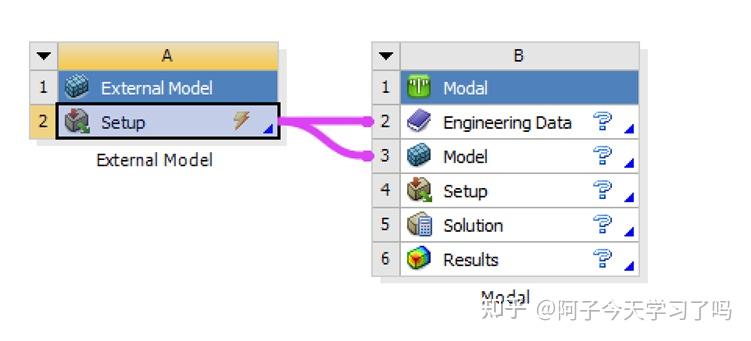

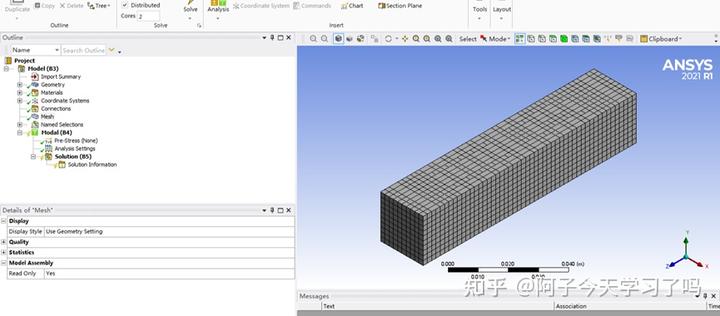

3. 添加Modal模块，将Setup和Engineering Data和Model连接，右键分别updateEngineering Data和Model
4. 双击Modal中的setup，进入Modal

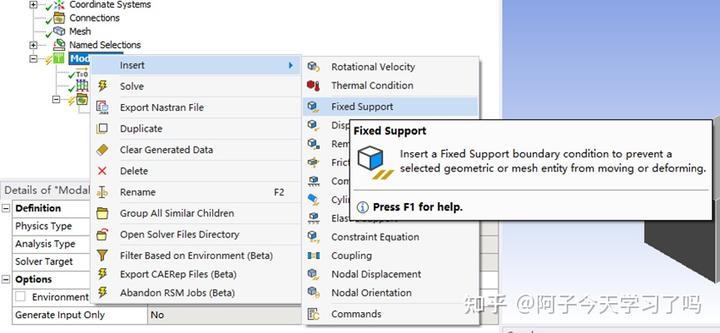

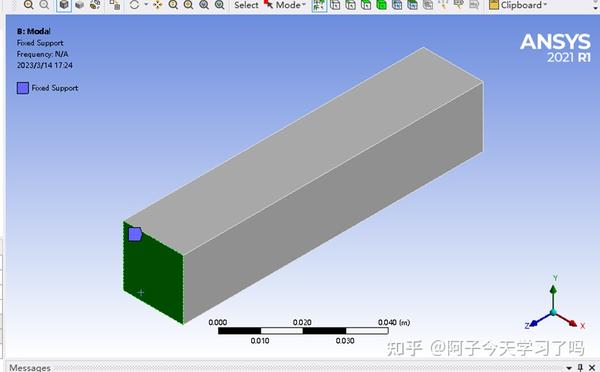

5. 选择要约束的点线面，施加边界条件

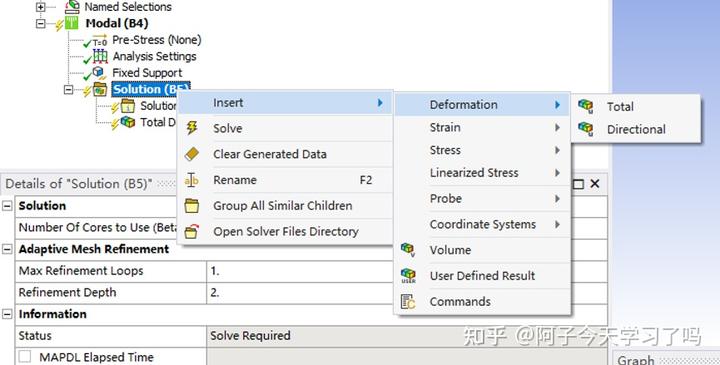

6.模态分析，右键Soluton->Insert->Deformation->Total

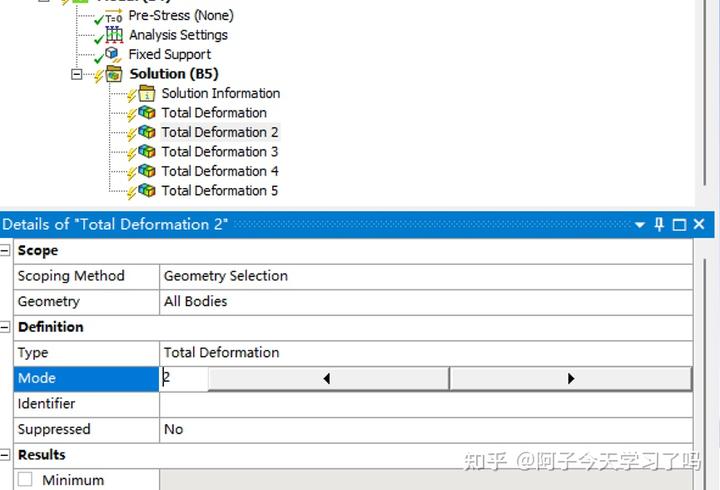

修改各个Total Deforamation对应的阶次，默认为第一阶

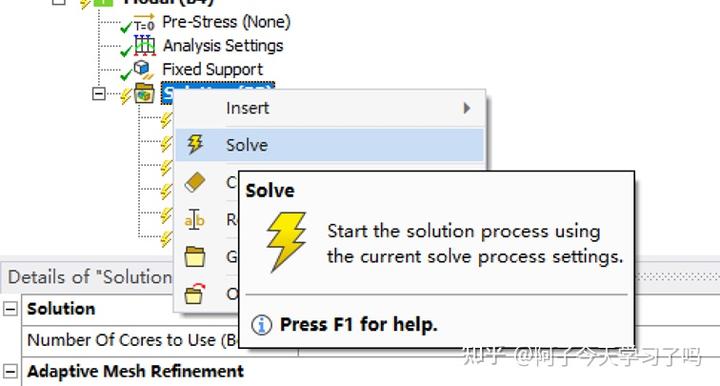

求解，右键Solution->solve

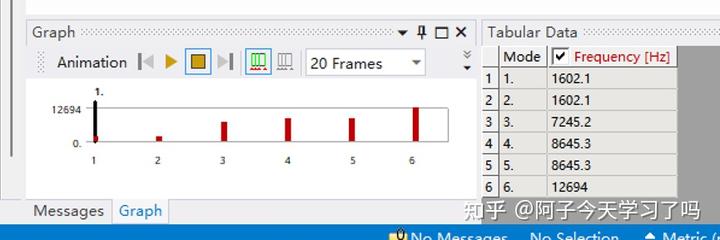

固有频率计算结果如下

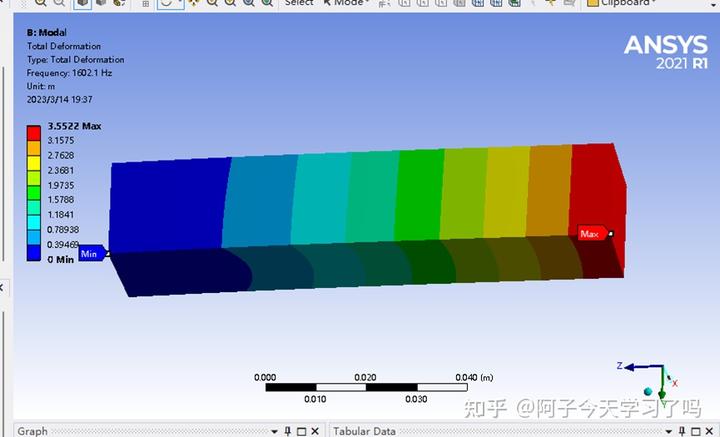

第一阶模态振型
