HyperMesh Optistruct复合材料铺层属性创建

在HyperMesh Optistruct模板下复合材料属性主要有PCOMP、PCOMPG、

PCOMPP三种方式进行模拟,本文主要讲述这三种属性的建模方式。

PCOMP属性:

PCOMP属性卡片

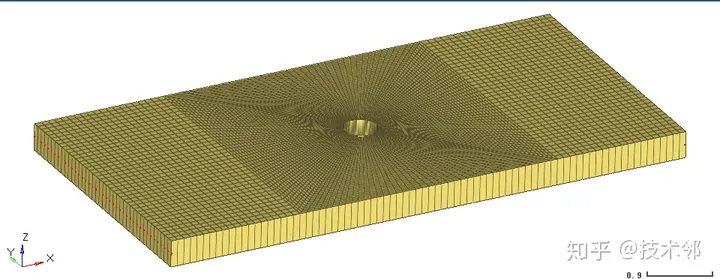

厚度显示


创建方式

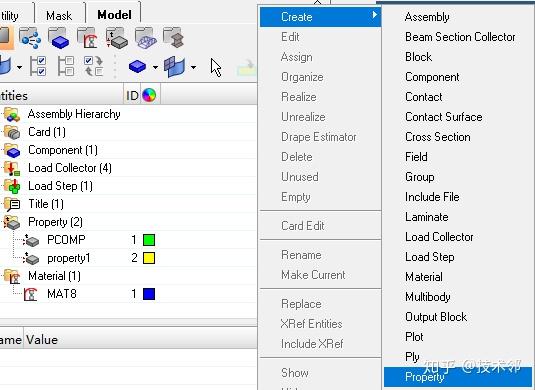

在模型树右键—>Create—>Property

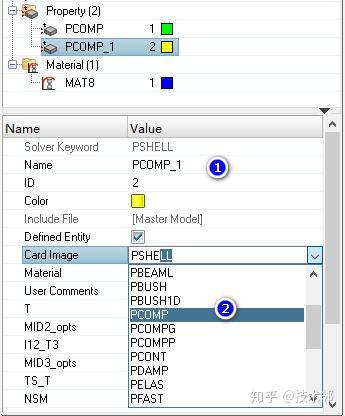

设置属性名称,更改属性卡片类型为PCOMP


在模型树上右击该属性,选择CardEdit

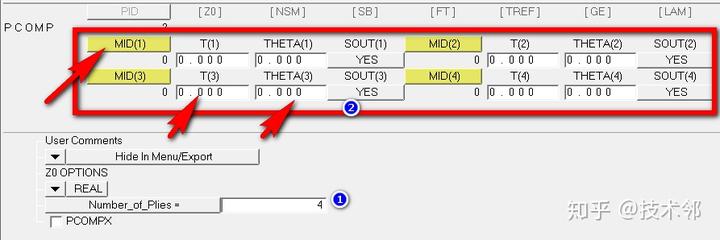

HyperMesh面板上会出现如下面板,输入复合材料层数(1位置处),然后设置属性参数(2)处。

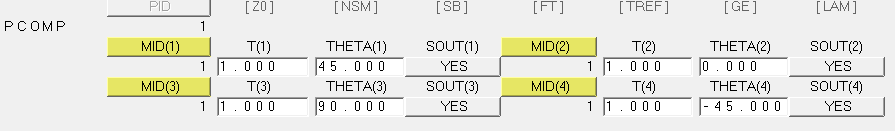

设置每一层的材料、厚度、铺层角度即可。

最后将创建的属性与零件关联即可。

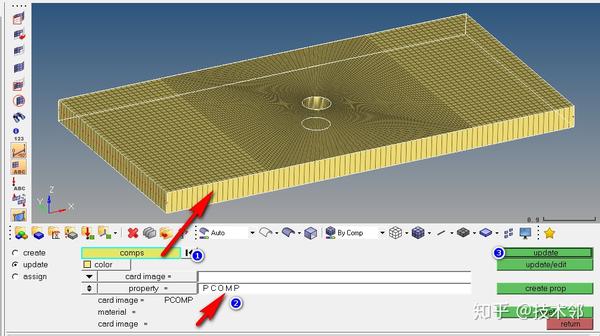

零件关联:选择需要更新属性的零件(1)、设置其属性(2)、单击updata(3)即可。

PCOMPG创建方式与此类似,只是多了一个全局铺层的ID号。

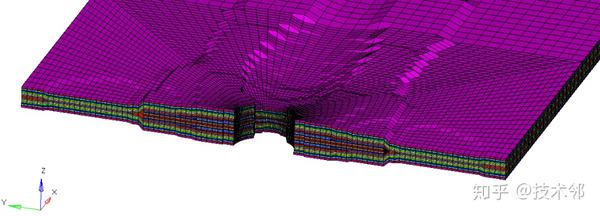

需要注意的是,PCOMP、PCOMPG都无法显示出每一铺层具体的区域,如果要显示每一铺层对应的区域(如下图)则需要通过PCOMPP模拟,具体创建方式下期再讲。


HyperMesh Optistruct模板下复合材料属性创建(PCOMP):
