HyperMesh批量属性创建与部件赋值的实战技巧

给大家分享一个批量创建property并且批量赋予给component的方法。

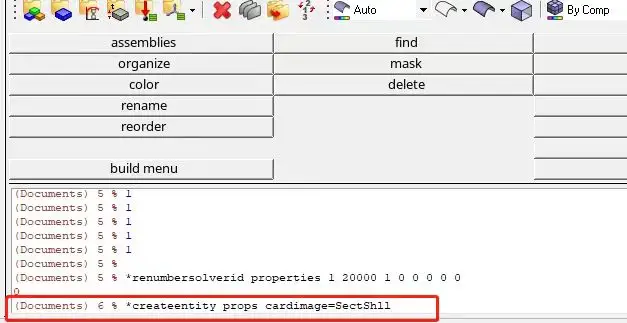

1.批量创建property:可以利用命令流,例如dyna求解器中壳属性创建,*createentity props cardimage=SectShll,多复制几行在命令栏中粘贴,就可以创建多个属性,见图1。其他求解器可以在空文档进行一个建立属性的操作,然后点开edit-command file查看命令流。

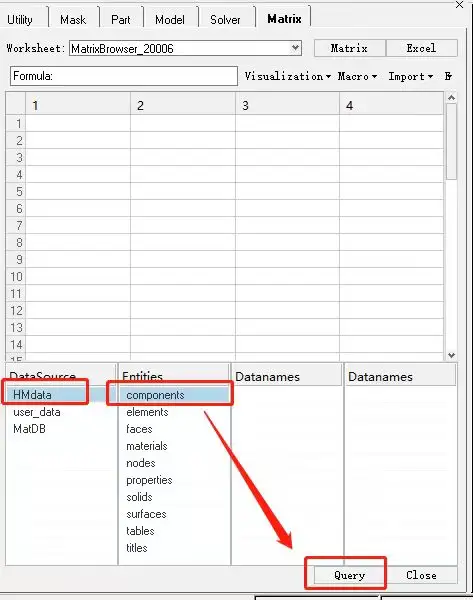

2.将属性property批量赋予到component中: 找到Tools-Matrix Browser,依次点击HMdata,components,点击Query,框选需要设置的部件,见图2。

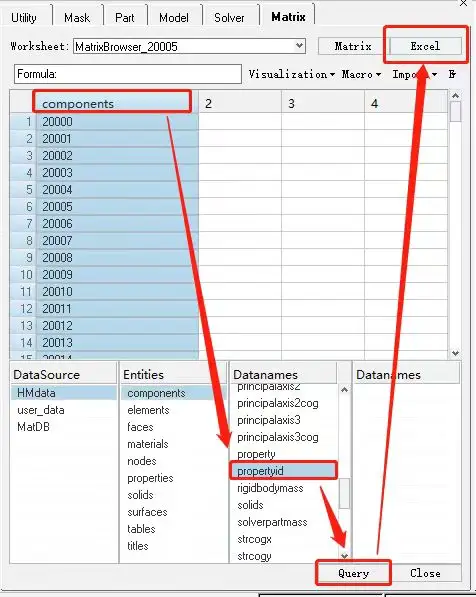

之后点击第一列,在下面会出现第三栏Datanames,选择propertyid,点击Query,之后可以通过excel编辑property编号(填入第一步已经创建的属性编号),编好后不要关闭excel,直接点击Matrix就好了,见图3。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
