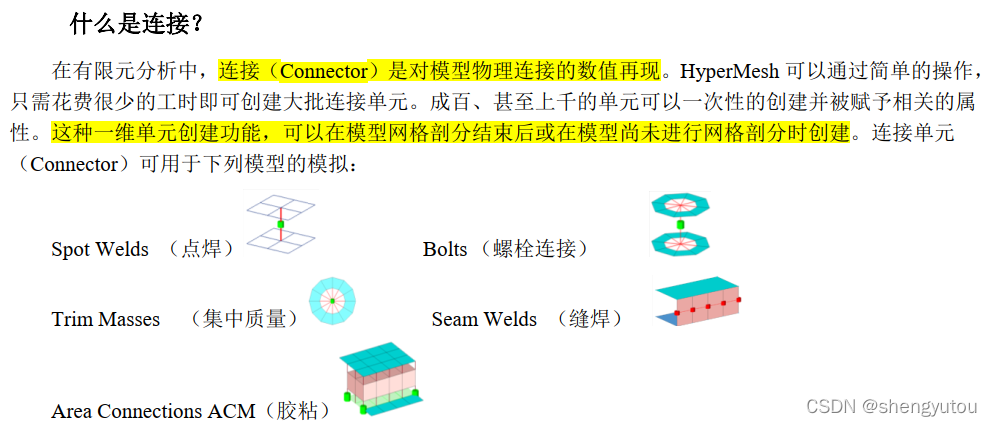

手工创建大量的连接，消耗的工时是非常惊人的。在HyperMesh 中，提供了自动化的方式，快速批量创建各种复杂的一维单元组合的连接类型，用于模拟焊接、螺栓以及胶粘。随后描述如何批量快速创建连接单元。

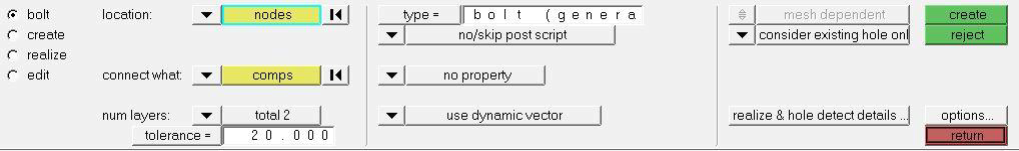

主要设置页为：

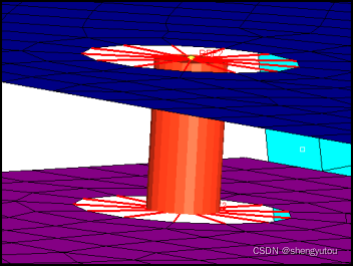

设置效果为：
为了连接两个部件，分别在两个部件的圆孔中心建立节点，孔中心节点与孔边建立刚性的RBE2耦合，再用刚性的RBE2连接上下两个中心节点。
当然，孔中心节点与孔边的耦合方式、孔中心节点见的耦合方式均可以设置成不同 类 型。
孔中心节点与孔边的耦合甚至还可以设置washer，设置孔中心节点与孔边建立耦合的节点层数。
使用 RBE2 单元的一个主要问题在于在若干个节点间建立刚性连接，将为模型中引入额外的刚度。
与RBE2 单元相比,RBE3 单元可以用于集中载荷在若干节点上的分配，但是不会在模型中引入额外的刚度。
