HyperMesh二次开发自动化螺栓连接创建术

重要说明：附件包含适用于Optistruct和ABAQUS用户模板的脚本，不适用于其他模板。

脚本使用说明简介如下

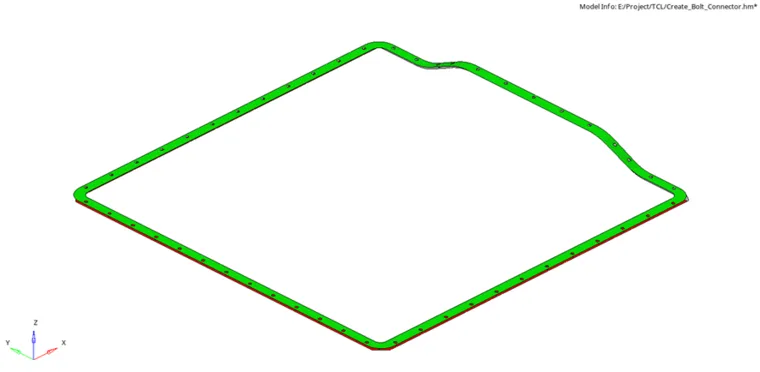

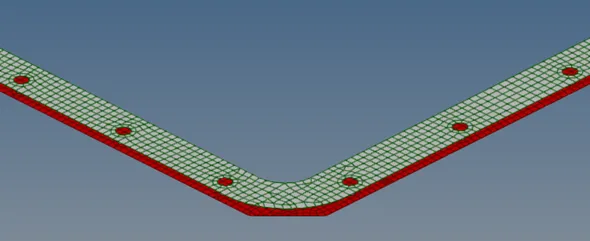

一、打开示例模型如下图（包含两个带螺栓孔的法兰零件）

二、在工具栏中点击Run Tcl/Tk Script按钮，读入脚本文件。

如工具栏中没有相应按钮，可通过菜单View＞Toolbars＞HyperWorks＞Scripting调出。

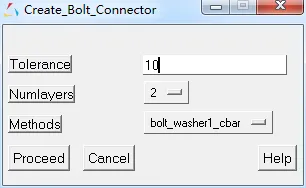

三、在弹出面板中选择操作参数

Tolerance：设置搜索容差。

Numlayers：选择连接层数。

Methods：带有washer的孔选择"bolt_washer1_cbar"（默认）；

                  不带washer的孔选择"bolt_cbar"；

                  另应网友要求，增加了"bolt_general"类型连接方式。

确定操作参数后点击"Proceed"继续。

四、选中包含螺栓孔的单元

如被选面上包含有非螺栓孔（如定位孔），则应将其移出选择范围（不移出也不影响操作，但会生成失败的connectors，将其删除即可）。

确定选择内容后点击proceed继续。

五、选择被连接件

选择示例中的两片法兰，点击proceed。

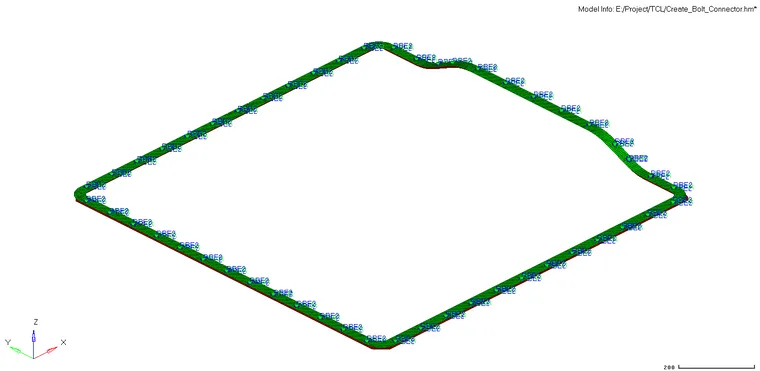

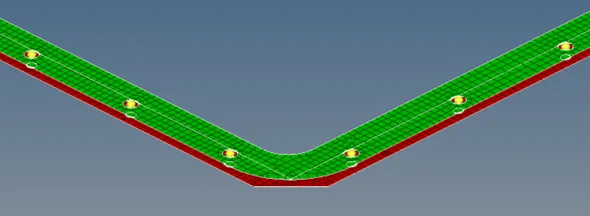

六、效果

生成螺栓连接，并自动分离CBAR与RBE3单元。
